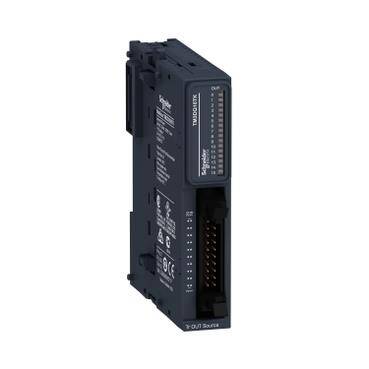

Schneider Electric TM3DQ16TK, modül TM3 - 16 çıkış transistörü PNP HE10

Ürün Kodu: TM3DQ16TK

8.654,52 TL

Ana
Ürün serisi	Modicon TM3
Ürün ya da bileşen tipi	Dijital çıkış modülü
seri uyumluluğu	Modicon M241 Modicon M251 Modicon M221 Modicon M262
Dijital çıkış tipi	Transistör
Dijital çıkış sayısı	16
Dijital çıkış lojiği	Pozitif lojik (kaynak)
Dijital çıkış gerilimi	24 V DC için transistör çıkışı
Dijital çıkış akımı	100 mA için transistör çıkışı

Tamamlayıcı
Dijital G/Ç sayısı	16
akım tüketimi	5 mA -de 5 V DC bara konnektörü üzerinden (kapalı durumda) 0 mA -de 24 V DC bara konnektörü üzerinden (kapalı durumda) 15 mA -de 5 V DC bara konnektörü üzerinden (açık durumda) 20 mA -de 24 V DC bara konnektörü üzerinden (açık durumda)
yanıt süresi	450 µs (açma) 450 µs (kapama)
Maximum leakage current	0,1 mA için transistör çıkışı
Maximum voltage drop	<0,4 V
Maximum tungsten load	<9,6 W için transistör çıkışı
yerel sinyalleme	Çıkış durumu: kanal başına 1 LED (yeşil)
elektrikli bağlantı	HE-10 konnektörçıkışlar için
Maximum cable distance between devices	Ekransız kablo: <5 m için transistör çıkışı
yalıtım	Çıkış ve dahili lojik arasında -de 500 V AC Çıkışlar arasında yalıtımsız
İşaretleme	CE
montaj desteği	Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 sabitleme kitli plaka veya panel
Yükseklik	90 mm
Derinlik	81,3 mm
Genişlik	21,4 mm
Ürün ağırlığı	0,72 kg

Ortam
Standartlar	EN/IEC 61131-2 EN/IEC 61010-2-201
Ürün sertifikaları	CULus C-Tick
elektrostatik deşarja direnç	8 kV havada 'e uygunEN/IEC 61000-4-2 4 kV kontakta 'e uygunEN/IEC 61000-4-2
elektromanyetik alanlara direnç	10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3 3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3 1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3
manyetik alanlara direnç	30 A/m 50/60 Hz 'e uygunEN/IEC 61000-4-8
hızlı geçici akımlara direnç	1 kV için G/Ç 'e uygunEN/IEC 61000-4-4
kesinti dayanımı	1 kV G/Ç ortak mod 'e uygunEN/IEC 61000-4-5 DC
radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç	10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6 3 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
elektromanyetik emisyon	Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunEN/IEC 55011 Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 230…1000 MHz 'e uygunEN/IEC 55011
çalışma için ortam hava sıcaklığı	-10…35 °C dikey kurulum -10…55 °C yatay kurulum
Depolama ortam koşulları	-25…70 °C
bağıl nem	10…95 %, yoğuşmasız (çalışma sırasında) 10…95 %, yoğuşmasız (depolama sırasında)
IP koruma derecesi	IP20 koruyucu kapak yerindeyken
kirletme derecesi	2
çalışma yüksekliği	0...2000 m
depolama yüksekliği	0…3000 m
titreşim direnci	3,5 mm -de 5…8,4 Hz üzerinde DIN rayı 3 gn -de 8,4…150 Hz üzerinde DIN rayı 3,5 mm -de 5…8,4 Hz üzerinde panel 3 gn -de 8,4…150 Hz üzerinde panel
darbe dayanımı	15 gn için 11 ms

Paketleme üniteleri
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	7,5 cm
Package 1 Width	12,5 cm
Package 1 Length	10,5 cm
Package 1 Weight	175,0 g
Unit Type of Package 2	S04
Number of Units in Package 2	42
Package 2 Height	30 cm
Package 2 Width	40 cm
Package 2 Length	60 cm
Package 2 Weight	8,628 kg
Unit Type of Package 3	P12
Number of Units in Package 3	504
Package 3 Height	75 cm
Package 3 Width	120 cm
Package 3 Length	80 cm
Package 3 Weight	116 kg
