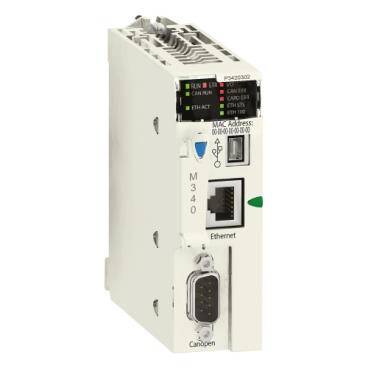

Schneider Electric BMXP3420302, işlemci modülü M340 - maks 1024 Dijital + 256 analog G/Ç - CANOpen

Ürün Kodu : BMXP3420302
Barkod : 3595864024455
(0)
Yorum Yap
89.896,13 TL
29.03.2024 tarihine kadar kargoda

Tükendi / Dilerseniz bu ürünü sizin için getirebiliriz!

Gelince Sizi Arayalım
Daha Fazla PLC
Ana
Ürün serisiModicon M340 otomasyon platformu
Ürün ya da bileşen tipiIşlemci modülü
konseptCANopen
Transparent Ready
rafların sayısı4
slotların sayısı11
Dijital G/Ç işlemci kapasitesi1024 G/Ç çoklu raf yapılandırması
704 G/Ç tekli raf yapılandırma
analog G/Ç işlemci kapasitesi256 G/Ç çoklu raf yapılandırması
66 G/Ç tekli raf yapılandırma
uygulamaya özel kanal sayısı36
Tamamlayıcı
kontrol kanallarıProgramlanabilir döngüler
hareket kontrolüBağımsız eksen CANopen
entegre bağlantı tipiUSB portu -de 12 Mbit/s
CANopen ana veriyolu SUB-D 9, aktarim modu: 2 bükülmüş ekranlı çift -de 20 kbit/s...1 Mbit/s
Ethernet TCP/IP RJ45, aktarim modu: 1 bükülmüş çift -de 10, 100 Mbit/sn
haberleşme modülü işlemcisi2 Ethernet haberleşme modülü
4 AS Arayüz modülü
embedded communication serviceAğ yönetimi (NMT) CANopen
Proses Veri Nesnesi (PDO) CANopen
Hizmet Veri nesnesi (SDO) CANopen
Özelf fonksiyonlar (SYNC, EMCY, TIME) CANopen
Bant genişliği yönetimi, Ethernet TCP/IP
Veri Editörü, Ethernet TCP/IP
Modbus TCP mesajlaşma, Ethernet TCP/IP
Raf İzleyici, Ethernet TCP/IP
SNMP ağ yöneticisi, Ethernet TCP/IP
port Ethernet10BASE-T/100BASE-TX
iletim hızı1 Mbit/s 0…20 m 0…0,6 m
125 kbit/s 0…500 m 0…10 m
20 kbit/s 0…2500 m 0…300 m
250 kbit/s 0…250 m 0…10 m
50 kbit/s 0…1000 m 0…120 m
500 kbit/s 0…100 m 0…10 m
800 kbit/s 0…40 m 0…6 m
veriyolu tipiCANopen M20 DS 301 V4.02 zincir bağlantı veya tap bağlantısı ile bağlı cihazlar CSMA/CA
CANopen M20 DS 303-2 zincir bağlantı veya tap bağlantısı ile bağlı cihazlar CSMA/CA
CANopen M20 DS 405 zincir bağlantı veya tap bağlantısı ile bağlı cihazlar CSMA/CA
slave sayısı63 CANopen
segment başına cihaz sayısı0…16 için <205 m (CANopen)
0…32 için <185 m (CANopen)
0…64 için <160 m (CANopen)
bellek açıklamasıHafıza kartı (BMXRMS008MP) sağlanır programları, sabitleri, simgeleri ve verileri yedekleme
Dahili RAM 4096 kB
Dahili RAM 256 kB veri
Dahili RAM 3584 kB program sabitleri ve simgeleri
Hafıza kartı (BMXRMS008MP) sağlanır standart web sunucusunun aktivasyonu, B10 sınıfı
nesne alanlarının maksimum boyutu256 kB yeri belirlenmemiş dahili veri
32634 %Mi yeri belirlenmiş dahili bitler
nesne alanlarının varsayılan boyutu1024 %MWi iç word yeri belirlenmiş dahili veri
256 %KWi sabit constant word yeri belirlenmiş dahili veri
512 %Mi yeri belirlenmiş dahili bitler
uygulama yapısı1 döngüsel/periyodik master görevi
1 periyodik hızlı görev
Yardımcı görev yok
64 olay görevi
execution time per instruction0.12 µs Boolean
0.17 µs çift uzunluktaki wordler
0.25 µs tek uzunluktaki wordler
1.16 µs sabit olmayan noktalar
msn başına talimat sayısı6,4 Kinst/msn %65 Boolean ve %35 sabit aritmetik
8,1 Kinst/msn % 100 Boolean
sistem artıklığı0,13 ms için hızlı görev
0,7 ms için ana görev
akım tüketimi135 mA -de 24 V DC
beslemeRaf üzerinden dahili güç besleme
İşaretlemeCE
durum LED'i1 LED (yeşil) Ethernet ağında (ETH ACT) etkinlik
1 LED (yeşil) entegre makine/kurulum veriyolu çalışması (CAN RUN)
1 LED (yeşil) işlemci çalışıyor (RUN)
1 LED (yeşil) Ethernet ağının durumu (ETH STS)
1 LED (kırmızı) veri hızı (ETH 100)
1 LED (kırmızı) G/Ç modülü, hata (G/Ç)
1 LED (kırmızı) entegre makine/kurulum veriyolu hatası (CAN ERR)
1 LED (kırmızı) bellek kartı hatası (CARD ERR)
1 LED (kırmızı) işlemci veya sistem hatası (ERR)
1 LED (sarı) Modbus'ta (SER COM) etkinlik
Ürün ağırlığı0,215 kg
Ortam
Nominal çalışma ortam sıcaklığı0…60 °C
bağıl nem10…95 % yoğuşmasız
IP koruma derecesiIP20
koruyucu bakımTC
direktifler2014/35/EU - low voltage directive
2014/30/EU - electromagnetic compatibility
ürün sertifikalarıCE
UL
CSA
RCM
EAC
Deniz Ticareti
standartlarEN 61131-2
EN/IEC 61010-2-201
UL 61010-2-201
CSA C22.2 No 61010-2-201
IACS E10
EN/IEC 61000-6-5
EN/IEC 61850-3
çevresel özellikTehlikeli konum sınıf I bölüm 2
Paketleme üniteleri
Unit Type of Package 1PCE
Number of Units in Package 11
Package 1 Height5,5 cm
Package 1 Width11,0 cm
Package 1 Length11,5 cm
Package 1 Weight246,0 g
Unit Type of Package 2S02
Number of Units in Package 215
Package 2 Height15,0 cm
Package 2 Width30,0 cm
Package 2 Length40,0 cm
Package 2 Weight3,69 kg
Sözleşme garantisi
Garanti18 months
Ürün Açıklaması
Max Modül Sayısı
M340
