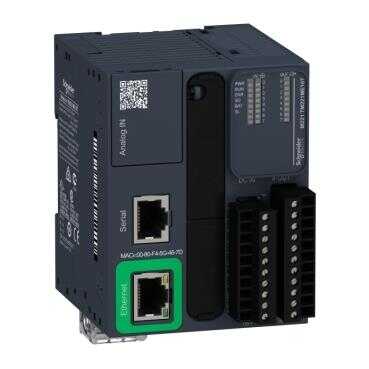

Gelince Sizi Arayalım| Ürün serisi | Modicon M221 |
|---|---|
| Ürün ya da bileşen tipi | Lojik kontrolör |
| [Us] nominal besleme gerilimi | 24 V DC |
| Dijital giriş sayısı | 8, Dijital giriş 4 hızlı giriş 'e uygunIEC 61131-2 Tip 1 |
| analog giriş modülü | 2 -de 0...10 V |
| Dijital çıkış tipi | Transistör |
| Dijital çıkış sayısı | 8 transistör 2 hızlı çıkış |
| Dijital çıkış gerilimi | 24 V DC |
| Dijital çıkış akımı | 0.5 A |
| Dijital G/Ç sayısı | 16 |
|---|---|
| G/Ç genişleme modülünün sayısı | 7 için röle çıkışı |
| besleme gerilimi limitleri | 20,4…28,8 V |
| Kalkış akımı | 35 A |
| W cinsinden güç tüketimi | 22,9 W -de 24 V (G/Ç genişleme modülünün maks sayısı ile) 4 W -de 24 V (G/Ç genişleme modülsüz) |
| güç besleme çıkış akımı | 0,52 A 5 V için genişletme veriyolu 0,49 A 24 V için genişletme veriyolu |
| Dijital giriş lojiği | Blok veya kaynak (pozitif/negatif) |
| Dijital giriş gerilimi | 24 V |
| Dijital giriş gerilim tipi | DC |
| analog giriş çözünürlüğü | 10 bit |
| LSB değeri | 10 mV |
| dönüşüm süresi | Kanal başına 1 ms + 1 kontrolör çevrim süresi analog giriş için analog giriş |
| girişlerde izin verilen aşırı yük | +/- 30 V DC için 5 min (maksimum) için analog giriş +/- 13 V DC (kalıcı) için analog giriş |
| gerilim durumu 1 garantili | >= 15 V için giriş |
| gerilim durumu 0 garantili | <= 5 V için giriş |
| Dijital giriş akımı | 7 mA için Dijital giriş 5 mA için hızlı giriş |
| giriş empedansı | 100 kOhm için analog giriş 3.4 kOhm için giriş 4,9 kOhm için hızlı giriş |
| yanıt süresi | 35 µs kapama, I2...I5 terminaller için giriş 5 µs açma, I0, I1, I6, I7 terminaller için hızlı giriş 35 µs açma, diğer terminaller terminaller için giriş 5 µs kapama, I0, I1, I6, I7 terminaller için hızlı giriş 100 µs kapama, diğer terminaller terminaller için giriş 5 µs açma, kapama, Q0...Q1 terminaller için çıkış 50 µs açma, kapama, Q2...Q3 terminaller için çıkış 300 µs açma, kapama, diğer terminaller terminaller için çıkış |
| yapılandırılabilir filtreleme süresi | 0 ms için giriş 3 ms için giriş 12 ms için giriş |
| Dijital çıkış lojiği | Pozitif lojik (kaynak) |
| Maximum current per output common | 4 A |
| Çıkış Frekansı (senk’den ana girişe) | 100 kHz için hızlı çıkış (PWM/PLS modu) -de Q0...Q1 terminal 5 kHz için çıkış -de Q2...Q3 terminal 0,1 kHz için çıkış -de Q4...Q6 terminal |
| mutlak doğruluk hatası | Tam ölçeğin +/- % 1'i için analog giriş |
| Maximum leakage current | 0,1 mA için transistör çıkışı |
| Maximum voltage drop | <1 V |
| mekanik dayanıklılık | 20000000 cycles için transistör çıkışı |
| Maximum tungsten load | <12 W için çıkış ve hızlı çıkış |
| koruma tipi | Otomatik sıfırlamalı kısa devre ve aşırı yük koruması Çıkışta kısa devre koruması Aşırı yük ve kısa devre koruması -de 1 A |
| sıfırlama süresi | 1 s otomatik sıfırlama |
| bellek kapasitesi | 256 kB için kullanıcı uygulaması ve verisi RAMile 10000 talimat 256 kB için dahili değişkenler RAM |
| yedeklenen veri | 256 kB dahili flash bellek için uygulama ve verinin yedeği |
| veri depolama ekipmanı | 2 GB SD kart (opsiyonel) |
| pil tipi | BR2032 lityum şarj edilemez, pil ömrü: 4 yr |
| yedekleme süresi | 1 yıl -de 25 °C (güç kaynağı kesintisi ile) |
| 1 talimatın uygulanma süresi | 0,3 ms için olay ve periyodik görev 0,7 ms için diğer talimat |
| Execution time per instruction | 0.2 µs Boolean |
| Exct time for event task | 60 µs yanıt süresi |
| uygulama yapısı | 1 döngüsel yardımcı görev 1 yapılandırılabilir serbest duruş/döngüsel master görevi 8 kesinti görevi |
| nesne alanlarının maksimum boyutu | 512 %M bellek biti 512 %KW sabit word 8000 %MW bellek word 255 %TM zamanlayıcı 255 %C sayaç |
| gerçek zamanlı saat | Ile |
| saat sapması | <= 30 sn/ay -de 25 °C |
| düzenleme döngüsü | Ayarlanabilir PID regülatör 14’e kadar eşzamanlı döngü |
| konumlama fonksiyonları | Pozisyon PTO 2 eksen(ler)darbe/yön mod (100 kHz) Pozisyon PTO 1 eksen(ler)CW/CCW mod (100 kHz) |
| kullanılabilir işlev | PLS Frekans jeneratörü PWM |
| sayım giriş sayısı | 4 hızlı giriş (HSC modu) -de 100 kHz 32 bit |
| counter function | Darbe/yön A/B Monofaze |
| entegre bağlantı tipi | USB portuile mini B USB 2.0 konnektör Yalıtımsız seri bağlantı seri 1ile RJ45 konnektör ve RS232/RS485 Ethernetile RJ45 konnektör |
| besleme | (Seri 1)seri bağlantı besleme: 5 V, <200 mA |
| iletim hızı | 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 15 m için RS485 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 3 m için RS232 480 Mbit/sn için USB |
| haberleşme port protokolü | USB portu: USB protokol - SoMachine-Ağ Yalıtımsız seri bağlantı: Modbus protokol master/slave - RTU/ASCII veya SoMachine-Network : Ethernet protokol |
| port Ethernet | 10BASE-T/100BASE-TX 1 portile 100 m bakır kablo |
| haberleşme hizmeti | DHCP istemcisi Ethernet/IP adaptörü Modbus TCP sunucusu Modbus TCP slave cihazı Modbus TCP istemcisi |
| yerel sinyalleme | PWR: 1 LED (yeşil) RUN: 1 LED (yeşil) Modül hatası (ERR): 1 LED (kırmızı) SD kart erişimi (SD): 1 LED (yeşil) BAT: 1 LED (kırmızı) G/Ç durumu: kanal başına 1 LED (yeşil) SL: 1 LED (yeşil) ACT: Ethernet ağı etkinliği (yeşil) Bağlantı (Bağlantı Durumu): Ethernet ağı bağlantısı (sarı) |
| elektrikli bağlantı | Terminal bloğu, 3 terminaller 24 V DC güç beslemesine bağlantı için konnektör, 4 terminaller analog girişler için Mini B USB 2.0 konnektör programlama terminali için çıkarılabilir vidalı terminal bloğu, 10 terminaller girişler için çıkarılabilir vidalı terminal bloğu, 11 terminaller çıkışlar için |
| Maximum cable distance between devices | Ekranlı kablo: <10 m için hızlı giriş Ekransız kablo: <30 m için çıkış Ekransız kablo: <30 m için dijital giriş Ekransız kablo: <1 m için analog giriş Ekranlı kablo: <3 m için hızlı çıkış |
| yalıtım | Giriş ve dahili lojik arasında -de 500 V AC Hızlı giriş ve dahili lojik arasında -de 500 V AC Girişler arasında yalıtımsız Çıkış ve dahili lojik arasında -de 500 V AC Analog giriş ve dahili lojik arasında yalıtımsız Analog girişler arasında yalıtımsız |
| İşaretleme | CE |
| montaj desteği | Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 sabitleme kitli plaka veya panel |
| Yükseklik | 90 mm |
| Derinlik | 70 mm |
| Genişlik | 70 mm |
| Ürün ağırlığı | 0,264 kg |
| Standartlar | EN/IEC 60664-1 EN/IEC 61010-2-201 EN/IEC 61131-2 |
|---|---|
| Ürün sertifikaları | IACS E10 RCM CSA ABS cULus DNV-GL EAC LR |
|
