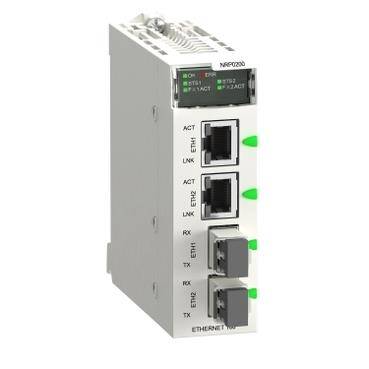

| Ürün serisi | Modicon X80 |
|---|---|
| Ürün ya da bileşen tipi | Fiber optik tekrarlayıcı |
| optik fiber tipi | Çoklu mod |
| nominal gerilim | 24 V |
|---|---|
| akım tüketimi | 140 mA tipik 200 mA maksimum |
| kullanılabilir işlev | Sistem çalışırken değiştirilebilir |
| portun sayısı | 2 RJ45ile 100BASE-TX 'e uygunIEEE 802.3u 2 fiber optikile 100BASE-FX 'e uygunIEEE 802.3u |
| yerel sinyalleme | Güç besleme durumu: 1 LED (yeşil) Error condition (ERR): 1 LED (kırmızı) Bağlantı durumu: 2 LED (yeşil) Fiber port durumu ve etkinliği: 2 LED (yeşil) |
| dalga uzunluğu | 1310 nm |
| çalışma mesafesi | 0...2000 m |
| azalma | -23,5…-14 dB (50/125 µm) -20…-14 dB (62,5/125 µm) |
| yükselme/alçalma süresi | 3 ns |
| alıcı hassasiyeti | - 31...- 14 dBm |
| İşaretleme | CE |
| Genişlik | 32 mm |
| Yükseklik | 100 mm |
| Derinlik | 86 mm |
| Ürün ağırlığı | 203 g |
| çalışma için ortam hava sıcaklığı | 0…60 °C |
|---|---|
| Depolama ortam koşulları | -40…70 °C |
| Bağıl Nem | 0…95 % |
| direktifler | 2014/35/EU - low voltage directive 2014/30/EU - electromagnetic compatibility |
| ürün sertifikaları | CE RCM CSA EAC Deniz Ticareti UL |
| standartlar | EN/IEC 61010-2-201 EN/IEC 61131-2 UL 61010-2-201 CSA C22.2 No 61010-2-201 |
| dielektrik gücü | 1400 V DC between field and bus 500 V DC kanallar arasında |
| IP koruma derecesi | IP20 |
| çalışma yüksekliği | 0...4000 m |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 5,5 cm |
| Package 1 Width | 11,0 cm |
| Package 1 Length | 12,5 cm |
| Package 1 Weight | 244,0 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 14 |
| Package 2 Height | 15,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 3,416 kg |
| Garanti | 18 months |
|---|
