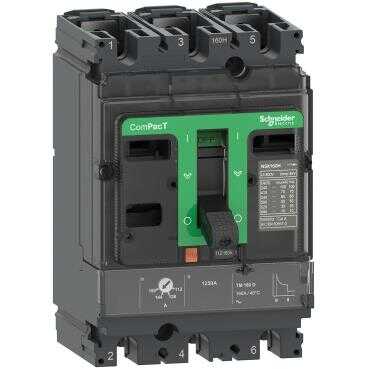

Schneider Electric C10F3TM100, ComPacT Şalter NSX100F 36kA AC 3P3D 100A TMD

Name: Schneider Electric C10F3TM100, ComPacT Şalter NSX100F 36kA AC 3P3D 100A TMD
Brand: Schneider
SKU: C10F3TM100
Price: 15364.54 TRY
Availability: InStock

Ürün Kodu: C10F3TM100

15.364,54 TL

Daha Fazla Termik Manyetik Şalter

Tahmini 21.03.2026 tarihinde kargoda

KoleksiyonFiyat Alarmı

Ana
seri	ComPacT new generation
ürün adı	ComPacT NSX new generation
Ürün grubu	NSX100F
Ürün ya da bileşen tipi	Devre kesici
cihaz uygulaması	Dağıtım
Kutup tanımı	3P
korumalı kutup açıklaması	3d
[In] nominal akım	100 A -de 40 °C
[Ue] nominal çalışma voltajı	690 V AC 50/60 Hz
Şebeke tipi	AC
Şebeke frekansı	50/60 Hz
yalıtıma uygunluk	Evet 'e uygunEN/IEC 60947-2
kullanım kategorisi	Kategori A
[Icu] rated ultimate short-circuit breaking capacity	85 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 36 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 35 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 25 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 22 kA Icu -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2 8 kA Icu -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2
Performance level	F 36 kA 415 V AC
açma birimi adı	TM-D
açma birimi teknolojisi	Termik Manyetik
açma birimi koruma fonksiyonları	LI
Kontrol tipi	Geçiş
Circuit breaker mounting mode	Sabit

Tamamlayıcı
[Ui] nominal yalıtım voltajı	800 V AC 50/60 Hz
[Uimp] nominal darbe dayanım voltajı	8 kV
[Ics] rated service short-circuit breaking capacity	85 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 36 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 35 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 12 kA -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 11 kA -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2 4 kA -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2
Mekanik dayanıklılık	50000 cycles
elektrik dayanıklılığı	50000 cycles -de 440 V In/2 30000 cycles -de 440 V In 20000 cycles -de 690 V In/2 10000 cycles -de 690 V In
kutup başına güç dağılımı	8,8 W
montaj desteği	Arka plaka
montaj konumu	Yatay ve dikey Flat on the back
üst bağlantı	Ön
aşağı bağlantı	Ön
bağlantı aralığı	35 mm
koruma tipi	L : for aşırı yük koruma (termik) I : for kısa devre koruması (manyetik)
açma birimi derecesi	100 A -de 40 °C
Long-time pick-up adjustment type Ir (thermal protection)	Ayarlanabilir
[Ir] long-time protection pick-up adjustment range	0,7...1 x In
Long-time protection delay adjustment type tr	Sabit
[tr] long-time protection delay adjustment range	120…400 s -de 1,5 x In 15 s -de 6 x Ir
Instantaneous protection pick-up adjustment type Ii	Sabit
[Ii] instantaneous protection pick-up adjustment range	800 A
toprak kaçağı koruması	Yok
Number of slots for electrical auxiliaries	5 slot(lar)
Width (W)	105 mm
Height (H)	161 mm
Depth (D)	86 mm
Ürün ağırlığı	2,05 kg

Ortam
Standartlar	EN/IEC 60947
Ürün sertifikaları	CCC EAC Denizcilik
aşırı gerilim kategorisi	Class II
elektrikli şok koruma sınıfı	Sınıf II
kirletme derecesi	3 'e uygunIEC 60664-1
IP koruma derecesi	IP40 'e uygunIEC 60529
IK koruma derecesi	IK07 'e uygunIEC 62262
Nominal çalışma ortam sıcaklığı	-25…70 °C
Depolama ortam koşulları	-50…85 °C
bağıl nem	0…95 %
çalışma yüksekliği	0...2000 m değer kaybı olmadan 2000 m...5000 m değer kaybı ile

Paketleme üniteleri
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	13,9 cm
Package 1 Width	11,0 cm
Package 1 Length	19,2 cm
Package 1 Weight	1,786 kg
Unit Type of Package 2	S03
Number of Units in Package 2	7
Package 2 Height	30,0 cm
Package 2 Width	30,0 cm
Package 2 Length	40,0 cm
Package 2 Weight	12,878 kg

Sözleşme garantisi
Garanti	18 ay

Ürün Filtreleri
Kesme Kapasitesi	:	36 kA
Termik Ayar Sahası	:	70-100
Kutup Sayısı	:	3P
Sigorta Tipi	:	Devre Kesici
Amper Değeri	:	100 A
Barkod	:	3606481997067
Tedarikçi Ürün Kodu	:	C10F3TM100
