Max Modül Sayısı
TM3

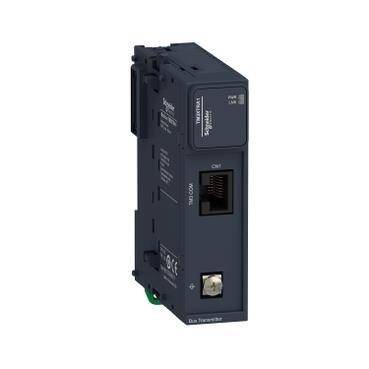

| Ürün serisi | Modicon TM3 |
|---|---|
| Ürün ya da bileşen tipi | Uzak iletici modülü |
| seri uyumluluğu | Modicon M241 Modicon M251 Modicon M221 Modicon M262 |
| akım tüketimi | 100 mA -de 5 V DC bara konnektörü üzerinden açık durumda 30 mA -de 5 V DC bara konnektörü üzerinden kapalı durumda |
|---|---|
| W cinsinden maksimum güç kaybı | 0,6 W |
| Cable distance between devices | 0,5…5 mm extension cableile 2 RJ45 between receiver and transmitter |
| yerel sinyalleme | Güç besleme: 1 LED (yeşil) Bağlantı durumu: 1 LED (yeşil) |
| elektrikli bağlantı | RJ45 konnektör for connecting the bus receiver Vida konnektörü terminal fonksiyonel toprağı bağlamak için |
| İşaretleme | CE |
| elektrostatik deşarja direnç | 8 kV havada 'e uygunEN/IEC 61000-4-2 6 kV kontakta 'e uygunEN/IEC 61000-4-2 |
| elektromanyetik alanlara direnç | 10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3 3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3 1 V/m 2...2,7 GHz 'e uygunEN/IEC 61000-4-3 |
| radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç | 10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6 3 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) |
| elektromanyetik emisyon | Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunEN/IEC 55011 Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 230…1000 MHz 'e uygunEN/IEC 55011 |
| montaj desteği | Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 sabitleme kitli plaka veya panel |
| Yükseklik | 90 mm |
| Derinlik | 73,3 mm |
| Genişlik | 23,65 mm |
| Ürün ağırlığı | 0,065 kg |
| standartlar | Class I Division 2 Groups A/B/C/D CSA C22.2 No 213 Class I Division 2 Groups A/B/C UL 1604 CSA C22.2 No 142 IEC 61131-2 UL 508 |
|---|---|
| Ürün sertifikaları | Deniz Ticareti C-Tick GOST CSA HazLoc CE UKCA RCM EAC cULus |
| çalışma için ortam hava sıcaklığı | -10…55 °C (yatay kurulum) -10…50 °C (dikey kurulum) |
| Depolama ortam koşulları | -40…70 °C |
| bağıl nem | 5…95 % yoğuşmasız |
| IP koruma derecesi | IP20 koruyucu kapak yerindeyken |
| kirletme derecesi | 2 |
| çalışma yüksekliği | 0...2000 m |
| depolama yüksekliği | 0…3000 m |
| titreşim direnci | 3,5 mm -de 5…8,4 Hz üzerinde DIN rayı 3 gn -de 8,4…150 Hz üzerinde DIN rayı 3,5 mm -de 5…8,4 Hz üzerinde panel 3 gn -de 8,4…150 Hz üzerinde panel |
| darbe dayanımı | 15 gn için 11 ms |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 7,5 cm |
| Package 1 Width | 12,5 cm |
| Package 1 Length | 10,5 cm |
| Package 1 Weight | 163,0 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 8 |
| Package 2 Height | 30 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 1,783 kg |
| Unit Type of Package 3 | P06 |
| Number of Units in Package 3 | 144 |
| Package 3 Height | 75 cm |
| Package 3 Width | 60 cm |
| Package 3 Length | 80 cm |
| Package 3 Weight | 37 kg |
| Garanti | 18 ay |
|---|
