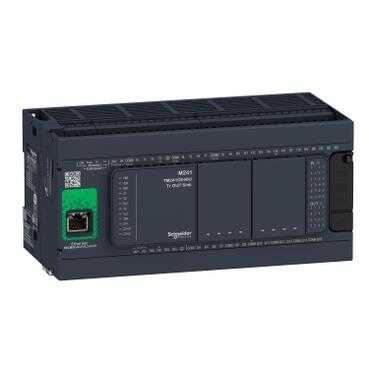

| Ürün serisi | Modicon M241 |
|---|---|
| Ürün ya da bileşen tipi | Lojik kontrolör |
| [Us] nominal besleme gerilimi | 100...240 V AC |
| Dijital giriş sayısı | 24, Dijital giriş 8 hızlı giriş 'e uygunIEC 61131-2 Tip 1 |
| Dijital çıkış tipi | Röle Transistör |
| Dijital çıkış sayısı | 4 transistör 4 hızlı çıkış 12 röle |
| Dijital çıkış gerilimi | 5...125 V DC için röle çıkışı 5...250 V AC için röle çıkışı 24 V DC için transistör çıkışı |
| Dijital çıkış akımı | 0.1 A için hızlı çıkış (PTO modu) (TR0...TR3) 2 A için röle çıkışı (Q4...Q15) 0.5 A için transistör çıkışı (TR0...TR3) |
| Dijital G/Ç sayısı | 40 |
|---|---|
| G/Ç genişleme modülünün sayısı | 7 (yerel G/Ç mimarisi) 14 (uzak G/Ç mimarisi) |
| besleme gerilimi limitleri | 85…264 V |
| Şebeke frekansı | 50/60 Hz |
| Dijital giriş lojiği | Blok veya kaynak |
| Dijital giriş gerilimi | 24 V |
| Dijital giriş gerilim tipi | DC |
| gerilim durumu 1 garantili | >= 15 V için giriş |
| gerilim durumu 0 garantili | <= 5 V için giriş |
| Dijital giriş akımı | 7 mA için giriş |
| giriş empedansı | 4,7 kOhm için giriş |
| yanıt süresi | 50 µs açma, I0...I15 terminaller için giriş |
| yapılandırılabilir filtreleme süresi | 1 µs için hızlı giriş |
| Dijital çıkış lojiği | Pozitif lojik (kaynak) |
| çıkış gerilimi limitleri | 125 V DC röle çıkışı 30 V DC transistör çıkışı 277 V AC röle çıkışı |
| Maksimum çıkış frekansı | 1 kHz için transistör çıkışı 20 kHz için hızlı çıkış (PWM modu) 100 kHz için hızlı çıkış (PLS modu) |
| doğruluk | +/- % 0,1 -de 0,02…0,1 kHz için hızlı çıkış +/- 1 % -de 0,1…1 kHz için hızlı çıkış |
| koruma tipi | Kısa devre koruması için transistör çıkışı Otomatik sıfırlamalı kısa devre ve aşırı yük koruması için transistör çıkışı Ters polarite koruması için transistör çıkışı Koruma olmadan için röle çıkışı |
| sıfırlama süresi | 10 ms otomatik sıfırlama çıkış 12 s otomatik sıfırlama hızlı çıkış |
| bellek kapasitesi | 64 MB için sistem belleği RAM |
| yedeklenen veri | 128 MB dahili flash bellek için kullanıcı programlarının yedeği |
| veri depolama ekipmanı | <= 16 GB SD kart (opsiyonel) |
| pil tipi | BR2032 lityum şarj edilemez, pil ömrü: 4 yr |
| yedekleme süresi | 2 yıl -de 25 °C |
| 1 talimatın uygulanma süresi | 0,3 ms için olay ve periyodik görev 0,7 ms için diğer talimat |
| uygulama yapısı | 4 döngüsel ana görev 8 olay görevi 8 harici olay görevi 3 döngüsel ana görev + 1 serbest duruş görevi |
| gerçek zamanlı saat | Ile |
| saat sapması | <= 60 s/ay -de 25 °C |
| konumlama fonksiyonları | PTO fonksiyon 4 kanal(lar) (konumlandırma frekansı: 100 kHz) |
| sayım giriş sayısı | 4 hızlı giriş (HSC modu) -de 200 kHz 14 Standart giriş -de 1 kHz |
| kontrol sinyali tipi | A/B -de 100 kHz için hızlı giriş (HSC modu) Darbe/yön -de 200 kHz için hızlı giriş (HSC modu) Monofaze -de 200 kHz için hızlı giriş (HSC modu) |
| entegre bağlantı tipi | Yalıtımsız seri bağlantı seri 1ile RJ45 konnektör ve RS232/RS485 Yalıtımsız seri bağlantı seri 2ile çıkarılabilir vidalı terminal bloğu konnektör ve RS485 USB portuile mini B USB 2.0 konnektör Ethernetile RJ45 konnektör |
| besleme | (Seri 1)seri bağlantı besleme: 5 V, <200 mA |
| iletim hızı | 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 15 m için RS485 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 3 m için RS232 480 Mbit/sn veriyolu uzunlugu için 3 m için USB 10, 100 Mbit/sn için Ethernet |
| haberleşme port protokolü | Yalıtımsız seri bağlantı: Modbus protokol master/slave |
| port Ethernet | 10BASE-T/100BASE-TX - 1 port(lar) bakır kablo |
| ethernet services | FDR DHCP sunucusu TM4 Ethernet anahtarı ağ modülü aracılığıyla DHCP istemcisi dahili Ethernet portu SMS bildirimleri Bellenim yükseltme SMMP istemcisi/sunucusu Programlama NGVL Izleme IEC VAR ERİŞİMİ FTP istemcisi/sunucusu Indirme SQL istemcisi Modbus TCP client I/O scanner Ethernet/IP originator I/O scanner dahili Ethernet portu Ethernet/IP target, Modbus TCP server and Modbus TCP slave TCP/UDP kitaplığına dayalı olarak denetleyiciden e-posta gönderip alın Web server (WebVisu & XWeb system) OPC UA sunucusu DNS istemcisi |
| yerel sinyalleme | PWR: 1 LED (yeşil) RUN: 1 LED (yeşil) Modül hatası (ERR): 1 LED (kırmızı) G/Ç hatası (G/Ç): 1 LED (kırmızı) SD kart erişimi (SD): 1 LED (yeşil) BAT: 1 LED (kırmızı) SL1: 1 LED (yeşil) SL2: 1 LED (yeşil) TM4'te (TM4) bara hatası: 1 LED (kırmızı) G/Ç durumu: kanal başına 1 LED (yeşil) Ethernet port etkinliği: 1 LED (yeşil) |
| elektrikli bağlantı | Çıkarılabilir vidalı terminal bloğugirişler ve çıkışlar için (aralık 5,08 mm) çıkarılabilir vidalı terminal bloğu24 V DC güç beslemesine bağlantı için (aralık 5,08 mm) |
| Aygıtlar arasında maksimum kablo mesafesi | Ekransız kablo: <50 m için giriş Ekranlı kablo: <10 m için hızlı giriş Ekransız kablo: <50 m için çıkış Ekranlı kablo: <3 m için hızlı çıkış |
| yalıtım | Besleme ve dahili lojik arasında -de 500 V AC Besleme ve toprak arasında yalıtımsız |
| İşaretleme | CE |
| sensör güç beslemesi | 24 V DC -de 400 mA kontrolör tarafından beslenir |
| kesinti dayanımı | 2 kV güç hatları (AC) ortak mod 'e uygunIEC 61000-4-5 2 kV röle çıkışı ortak mod 'e uygunIEC 61000-4-5 1 kV ekranlı kablo ortak mod 'e uygunIEC 61000-4-5 1 kV güç hatları (AC) diferansiyel mod 'e uygunIEC 61000-4-5 1 kV röle çıkışı diferansiyel mod 'e uygunIEC 61000-4-5 1 kV giriş ortak mod 'e uygunIEC 61000-4-5 1 kV transistör çıkışı ortak mod 'e uygunIEC 61000-4-5 |
| web hizmetleri | Web sunucusu |
| bağlantıların maksimum sayısı | 8 Modbus sunucusu 8 SoMachine protokolü 10 web sunucusu 4 FTP sunucusu 16 Ethernet/IP hedefi 8 Modbus istemcisi |
| slave sayısı | 64 Modbus TCP: 16 Ethernet/IP: |
| döngü süresi | 10 ms 16 Ethernet/IP 64 ms 64 Modbus TCP |
| montaj desteği | Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 sabitleme kitli plaka veya panel |
| Yükseklik | 90 mm |
| Derinlik | 95 mm |
| Genişlik | 190 mm |
| Ürün ağırlığı | 0,62 kg |
| Standartlar | ANSI/ISA 12-12-01 CSA C22.2 No 142 CSA C22.2 No 213 IEC 61131-2:2007 Denizcilik teknik özellikleri (LR, ABS, DNV, GL) UL 508 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Ürün sertifikaları | RCM cULus CE UKCA DNV-GL ABS LR | ||||||||
| elektrostatik deşarja direnç | 8 kV havada 'e uygunIEC 61000-4-2 4 kV kontakta 'e uygunIEC 61000-4-2 | ||||||||
| elektromanyetik alanlara direnç | 10 V/m 80 MHz...1 GHz 'e uygunIEC 61000-4-3 3 V/m 1,4 GHz...2 GHz 'e uygunIEC 61000-4-3 1 V/m 2 GHz...3 GHz 'e uygunIEC 61000-4-3 | ||||||||
| hızlı geçici akımlara direnç | 2 kV 'e uygunIEC 61000-4-4 (güç hatları) 2 kV 'e uygunIEC 61000-4-4 (röle çıkışı) 1 kV 'e uygunIEC 61000-4-4 (Ethernet hattı) 1 kV 'e uygunIEC 61000-4-4 (seri bağlantı) 1 kV 'e uygunIEC 61000-4-4 (giriş) 1 kV 'e uygunIEC 61000-4-4 (transistör çıkışı) | ||||||||
| radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç | 10 V 0,15...80 MHz 'e uygunIEC 61000-4-6 3 V 0,1...80 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) 10 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) | ||||||||
| elektromanyetik emisyon | Iletimli emisyonlar - test seviyesi: 120...69 dBµV/m QP güç hatları) -de 10…150 kHz 'e uygunIEC 55011 Iletimli emisyonlar - test seviyesi: 63 dBμV/m QP güç hatları) -de 1,5…30 MHz 'e uygunIEC 55011 Iletimli emisyonlar - test seviyesi: 79 dBμV/m QP/66 dBμV/m AV güç hatları) -de 0,15…0,5 MHz 'e uygunIEC 55011 Iletimli emisyonlar - test seviyesi: 73 dBμV/m QP/60 dBμV/m AV güç hatları) -de 0,5…300 MHz 'e uygunIEC 55011 Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunIEC 55011 Iletimli emisyonlar - test seviyesi: 79...63 dBμV/m QP güç hatları) -de 150…1500 kHz 'e uygunIEC 55011 Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 230…1000 MHz 'e uygunIEC 55011 | ||||||||
| mikro kırılmalara bağışıklık | 10 ms | ||||||||
| çalışma için ortam hava sıcaklığı | -10…50 °C (dikey kurulum) -10…55 °C (yatay kurulum) | ||||||||
| Depolama ortam koşulları | -25…70 °C | ||||||||
