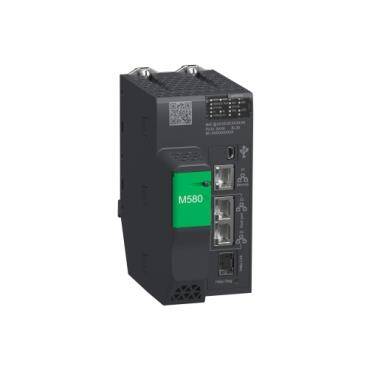

| Ürün serisi | Modicon M580 |
|---|---|
| Ürün ya da bileşen tipi | Redundant processor module |
| rafların sayısı | 1 |
|---|---|
| uygulamaya özel G/Ç | HART SSI enkoder Seri bağlantı Hareket kontrolü Doğru zaman damgası Sayaç |
| kontroller | Proses kontrolü |
| kontrol kanalları | Programlanabilir döngüler |
| entegre bağlantı tipi | 1 Ethernet TCP/IP için hizmet portu 2 Ethernet TCP/IP için cihaz ağı USB tip mini B 1 Ethernet için HSBY port |
| uzak G/Ç istasyonu sayısı | 16 - 2 omurga(lar) basina X80 and Quantum drops |
| dağıtık ekipman sayısı | 64 |
| haberleşme modülü işlemcisi | 8 AS Arayüz modülü 4 Ethernet haberleşme modülü |
| haberleşme hizmeti | RIO tarayıcı DIO tarayıcı |
| bellek açıklaması | Genişletilebilir flash, 4 GB için veri depolama Entegre RAM, 10 kB için sistem belleği Entegre RAM, 16 MB için program Entegre RAM, 2048 kB için veri |
| uygulama yapısı | 1 döngüsel/periyodik master görevi 1 periyodik hızlı görev |
| msn başına talimat sayısı | 30 Kinst/ms %65 Boolean ve %35 sabit aritmetik 40 Kinst/ms % 100 Boolean |
| akım tüketimi | 295 mA -de 24 V DC |
| MTBF güvenilirliği | 600000 H |
| İşaretleme | CE |
| titreşim direnci | 3 gn |
|---|---|
| darbe dayanımı | 30 gn |
| Nominal çalışma ortam sıcaklığı | 0…60 °C |
| Depolama ortam koşulları | -40…85 °C |
| çalışma yüksekliği | 0...2000 m 2000...5000 m değer kaybı faktörü ile |
| bağıl nem | 5…95 % -de 55 °C yoğuşmasız |
| IP koruma derecesi | IP20 |
| direktifler | 2014/35/EU - low voltage directive 2014/30/EU - electromagnetic compatibility |
| besleme | Raf üzerinden dahili güç besleme |
| durum LED'i | 1 LED (yeşil) işlemci çalışıyor (RUN) 1 LED (kırmızı) işlemci veya sistem hatası (ERR) 1 LED (kırmızı) G/Ç modülü, hata (G/Ç) 1 LED (yeşil) indirme sürüyor (DL) 1 LED (kırmızı) bellek kartı veya CPU flash hatası (YEDEK) 1 LED (yeşil/kırmızı) ETH MS (Ethernet portu konfigürasyon durumu) 1 LED (yeşil/kırmızı) Eth NS (Ethernet ağ durumu) 1 LED (yeşil) peer processor running (REMOTE RUN) 1 LED (yeşil) processor ID set to A (A) 1 LED (yeşil) processor ID set to B (B) 1 LED (yeşil) processor acting as Primary (PRIM) 1 LED (yeşil) processor acting as Standby (STBY) 1 LED (yeşil) I/O values overrided by user (FORCED IO) 1 LED (yeşil) Hot standby link status (Hsby Diag) |
| Ürün ağırlığı | 0,849 kg |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 9,0 cm |
| Package 1 Width | 18,0 cm |
| Package 1 Length | 25,0 cm |
| Package 1 Weight | 889,0 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 6 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 5,77 kg |
| Garanti | 18 ay |
|---|
