| seri uyumluluğu | Easy Lexium 16 |
|---|---|

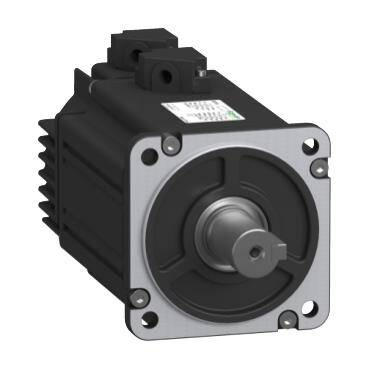

| Ürün ya da bileşen tipi | Servo motor |
| Ürün grubu | BCH16 |
| maksimum mekanik hız | 5000 rpm |
|---|---|
| [Us] nominal besleme gerilimi | 220 V |
| fazların ağ sayısı | 3 faz |
| sürekli durma akımı | 4,3 A |
| sürekli durma torku | 2,39 N.m için LXM16D -de 7,81 A, 220 V, monofaze |
| sürekli güç | 750 W |
| tepe durma torku | 7,16 N.m için LXM16D -de 7,81 A, 220 V, monofaze |
| nominal çıkış gücü | 750 W için LXM16D -de 7,81 A, 220 V, monofaze |
| nominal tork | 2,39 N.m için LXM16D -de 7,81 A, 220 V, monofaze |
| nominal hız | 3000 rpm için LXM16D -de 7,81 A, 220 V, monofaze |
| maksimum akım Irms | 15,3 A için LXM16D -de 0,75 kW, 220 V |
| maksimum kalıcı akım | 14 A |
| ürün uyumluluğu | LXM16D hareket servo motorları motor -de 0,75 kW, 220 V, monofaze |
| şaft ucu | Paralel anahtar |
| ikinci şaft | Ikinci şaft ucu olmadan |
| şaft çapı | 19 mm |
| şaft uzunluğu | 22 mm |
| anahtar genişliği | 6 mm |
| geri besleme tipi | 23 bit yüksek çözünürlüklü kodlayıcı |
| frenleme | Olmadan |
| tutma torku | 3,0 N.m |
| montaj desteği | Asya standardı flanş |
| motor flanş boyutu | 80 mm |
| elektrikli bağlantı | Free lead |
| tork sabiti | 0,56 N.m/A -de 20 °C |
| geri emf sabiti | 37,3 V/krpm -de 20 °C |
| rotor ataleti | 1,51 kg.cm² |
| stator direnci | 1,51 Ohm -de 20 °C |
| stator endüktansı | 9,2 mH -de 20 °C |
| stator elektrik süresi sabiti | 6,09 ms -de 20 °C |
| maksimum radyal güç Fr | 221.48 N -de 3000 rpm |
| maksimum eksenel güç Fa | 61,74 N |
| soğutmanın tipi | Doğal konveksiyon |
| uzunluk | 137 mm |
| ortalama bilezik çapı | 70 mm |
| ortalama bilezik derinliği | 3 mm |
| montaj deliklerinin sayısı | 4 |
| montaj delik çapı | 6,5 mm |
| montaj deliklerinin dairesel çapı | 90 mm |
| şaft destek flanşı mesafesi | 36 mm |
| Genişlik | 80 mm |
| Yükseklik | 93 mm |
| derinlik | 137 mm |
| Ürün ağırlığı | 2,7 kg |
| IP koruma derecesi | IP65 IM B5, IM V1 IP65 IM V3 |
|---|---|
| Nominal çalışma ortam sıcaklığı | 0…40 °C |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 13,5 cm |
| Package 1 Width | 17,0 cm |
| Package 1 Length | 27,5 cm |
| Package 1 Weight | 2,85 kg |
| Unit Type of Package 2 | S04 |
| Number of Units in Package 2 | 8 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 40,0 cm |
| Package 2 Length | 60,0 cm |
| Package 2 Weight | 23,56 kg |
| Garanti | 18 ay |
|---|
