| Ürün serisi | Easy Harmony XA2 |
|---|---|

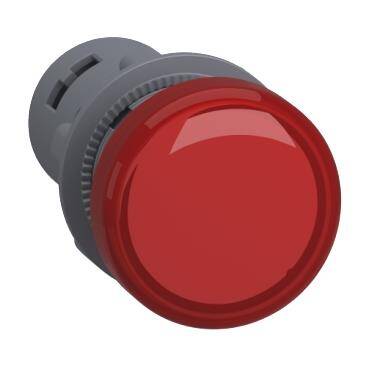

| Ürün ya da bileşen tipi | Monolit pilot ışığı |
| Ürün grubu | XA2 |
| montaj çapı | 22 mm |
| sinyalleme birimi başlığı biçimi | Yuvarlak |
| başlık/operatör veya lens rengi | Kırmızı |
| ışık kaynağı | LED |
| ampul tabanı | Entegre LED |
| [Us] nominal besleme gerilimi | 220...230 V AC 50/60 Hz |
| terminallerin açıklaması ISO n°1 | (X1-X2)PL |
|---|---|
| cihaz montajı | Sabitleme deliği 22,3 +0,4/0 'e uygunEN/IEC 60947-5-1 |
| sabitleme merkezi | >= 30 x 40 mm (destek paneli) metal 1…6 mm >= 30 x 40 mm (destek paneli) plastik 2…6 mm |
| sabitleme modu | Sabitleme somunu baş altı tavsiye edilen tork: 2,2 N.m (+/- 0.2 N.m) |
| İşaretleme | CCC CE |
| bağlantılar - terminaller | Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1 Vida kelepçesi terminalleri, 1 x 0,5...1 x 2,5 mm² kablo uçsuz 'e uygunEN/IEC 60947-1 |
| vida başının şekli | Çapraz ile uyumludur Philips No 2 tornavida Slotlu ile uyumludur düz Ø 4 mm tornavida Slotlu ile uyumludur düz Ø 5,5 mm tornavida |
| [Ui] nominal yalıtım voltajı | 400 V (kirlilik derecesi 3) 'e uygunEN/IEC 60947-1 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunEN/IEC 60947-1 |
| sinyalleme tipi | Sabit |
| besleme gerilimi limitleri | 0,8…1,2 V AC |
| akım tüketimi | <= 20 mA |
| hizmet ömrü | 40000 h nominal gerilimde ve 25 °C |
| Yükseklik | 29 mm |
| Genişlik | 29 mm |
| Derinlik | 53 mm |
| Ürün ağırlığı | 0,02 kg |
| Depolama ortam koşulları | -40…70 °C |
|---|---|
| Nominal çalışma ortam sıcaklığı | -25…70 °C |
| aşırı gerilim kategorisi | Sınıf I 'e uygunIEC 536 |
| Standartlar | GB 14048.5 IEC 60947-1 GB 14048.1 IEC 60947-5-1 IEC 60529 IEC 50102 |
| Ürün sertifikaları | CE CCC |
| titreşim direnci | 5 gn (f= 12…500 Hz) 'e uygunIEC 60068-2-6 |
| darbe dayanımı | 30 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 1,987 cm |
| Package 1 Width | 2,931 cm |
| Package 1 Length | 5,279 cm |
| Package 1 Weight | 0,02 kg |
| Unit Type of Package 2 | BB1 |
| Number of Units in Package 2 | 10 |
| Package 2 Height | 5,8 cm |
| Package 2 Width | 6,4 cm |
| Package 2 Length | 15,8 cm |
| Package 2 Weight | 0,3 kg |
| Unit Type of Package 3 | S02 |
| Number of Units in Package 3 | 160 |
| Package 3 Height | 15 cm |
| Package 3 Width | 30 cm |
| Package 3 Length | 40 cm |
| Package 3 Weight | 5,8 kg |
| Garanti | 18 ay |
|---|
