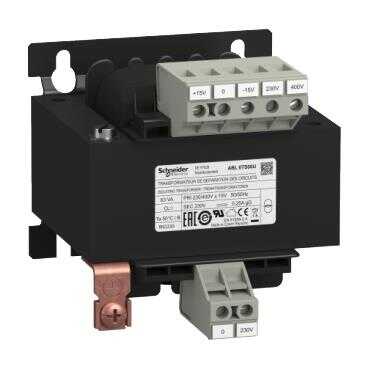

Gelince Sizi Arayalım| Ürün serisi | Modicon Transformer Optimized |
|---|---|
| Ürün Ya da Bileşen Tipi | Güvenlik ve yalıtım transformatörü |
| VA cinsinden nominal güç | 63 VA |
| giriş gerilimi | 230 V AC monofaze, terminaller: N-L1 400 V AC fazdan faza, terminaller: L1-L2 |
| çıkış gerilimi | 230 V AC |
| ikincil sargı | Tek |
| koruyucu kapak | Olmadan |
| çalışma için ortam hava sıcaklığı | -20…50 °C |
| giriş gerilimi limitleri | 360...440 V 207...253 V |
|---|---|
| ağ frekans limitleri | 47…63 Hz |
| giriş gerilim toleransı | +/- 15 V |
| Verimlilik | 84 % |
| W cinsinden güç dağılımı | 12 W |
| çıkış sürdürülebilir aşırı gerilimi | 9 % (yüksüz, sıcak durum) |
| Nominal yükte maksimum voltaj düşüşü | 1,4 % |
| yüksüz kayıplar | 5,3 W |
| kısa devre gerilimi | 0,0908 |
| çıkış koruma tipi | Aşırı yüke karşı, protection technology: with additional protection fuses or circuit-breakers in Selection of Protection Aşırı gerilime karşı, protection technology: with additional protection fuses or circuit-breakers in Selection of Protection Kısa devrelere karşı, protection technology: with additional protection fuses or circuit-breakers in Selection of Protection |
| bağlantılar - terminaller | For giriş bağlantısı: vidalı tip terminaller, connection capacity: 5 x 4 mm² AWG 11 For giriş topraklama bağlantısı: vidalı tip terminaller, connection capacity: 1 x 4 mm² AWG 11 For çıkış bağlantısı: vidalı tip terminaller, connection capacity: 2 x 4 mm² AWG 11 |
| İşaretleme | CE |
| sabitleme modu | 4 vidayla çap: 4,8 mm üzerinde dikey panel, çalisma konumu: yatay 4 vidayla çap: 4,8 mm üzerinde dikey panel, çalisma konumu: dikey Klipsle (montaj plakasıyla) üzerinde 35 mm simetrik DIN rayı 4 vidayla çap: 4,8 mm üzerinde %90 azalma oranı ile yatay panel |
| Çalışma Yüksekliği | 3000 m |
| elektrik yalıtım sınıfı | Sınıf B |
| Genişlik | 78,0 mm |
| Yükseklik | 79,0 mm |
| Derinlik | 91,0 mm |
| Ürün Ağırlığı | 1,49 kg |
| Ürün Sertifikaları | UR EAC DNV-GL |
|---|---|
| Standartlar | UL 506 |
| IP Koruma Derecesi | IP20 |
| çevresel özellik | EMC conforming to IEC 62041 Güvenlik conforming to TR 61558-1 Güvenlik conforming to EN 61558-2-4 |
| koruyucu bakım | TC |
| Depolama Ortam Koşulları | -40…80 °C |
| aşırı gerilim kategorisi | Sınıf I conforming to VDE 0106-1 |
| dielektrik gücü | 2000 V sargı ve topraklama arasında 4000 V birincil ve ikincil arasında |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 18,500 cm |
| Package 1 Width | 12,500 cm |
| Package 1 Length | 15,000 cm |
| Package 1 Weight | 1,654 kg |
| Unit Type of Package 2 | P06 |
| Number of Units in Package 2 | 60 |
| Package 2 Height | 75,000 cm |
| Package 2 Width | 60,000 cm |
| Package 2 Length | 80,000 cm |
| Package 2 Weight | 112,240 kg |
| Garanti | 18 months |
|---|
