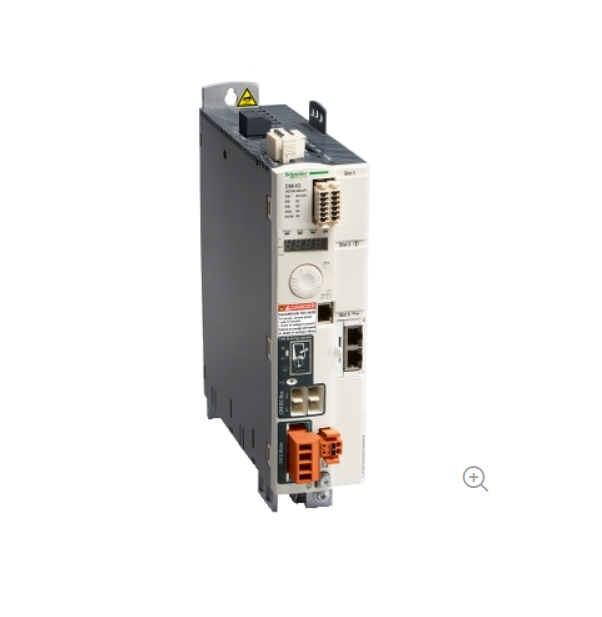

Schneider Electric LXM32MD30N4, Lexium - servo sürücü - Lexium 32 - trifaze besleme gerilimi 208/480V - 3 kW - 1
Schneider

Schneider Electric LXM32MD30N4, Lexium - servo sürücü - Lexium 32 - trifaze besleme gerilimi 208/480V - 3 kW

Ürün Kodu: LXM32MD30N4
(0)
119.956,65 TL
48.462,13 TL
Daha Fazla Servo Sürücüler
Adet
KoleksiyonFiyat Alarmı
Ana
Ürün serisiLexium 32
Ürün GrubuLXM32M
Ürün Ya da Bileşen TipiHareket servo sürücü
sürücü biçimiKitap
Fazların Ağ SayısıTrifaze
[Us] nominal besleme gerilimi200...240 V % - 15...10
380...480 V % - 15...10
besleme gerilimi limitleri170…264 V
323…528 V
besleme frekansı50/60 Hz - 5...5 %
Şebeke Frekansı47,5...63 Hz
EMC filtresiEntegre
sürekli çıkış akımı10 A -de 8 kHz
çıkış akımı 3s tepe30 A -de 208 V için 5 s
30 A -de 480 V için 5 s
Maksimum sürekli güç2800 W -de 208 V
5600 W -de 400 V
5600 W -de 480 V
nominal güç2 kW -de 208 V 8 kHz
3 kW -de 400 V 8 kHz
3 kW -de 480 V 8 kHz
hat akımı9,2 A, THDI 59 % -de 208 V, harici hat bobini ile 'in1 mH
11,1 A, THDI 77 % -de 400 V, harici hat bobini ile 'in1 mH
9,6 A, THDI 85 % -de 480 V, harici hat bobini ile 'in1 mH
9,8 A, THDI 128 % -de 208 V, hat bobini olmadan
8,3 A, THDI 148 % -de 400 V, hat bobini olmadan
7 A, THDI 152 % -de 480 V, hat bobini olmadan
Tamamlayıcı
anahtarlama frekansı8 kHz
aşırı gerilim kategorisiIII
Maksimum kaçak akımı30 mA
çıkış gerilimi<= güç besleme gerilimi
elektrik yalıtımıGüç ve kontrol arasında
kablonun tipiTek damar IEC kablosu 50 °C) bakır 90 °C XLPE/EPR
elektrikli bağlantıTerminal, kelepçeleme kapasitesi: 3 mm², AWG 12 (CN8)
Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN1)
Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN10)
sıkma torkuCN8: 0,5 N.m
CN1: 0,7 N.m
CN10: 0,7 N.m
Dijital giriş sayısı2 yakalama ayrık giriş(ler)
2 güvenlik ayrık giriş(ler)
4 lojik ayrık giriş(ler)
Dijital giriş tipiYakalama (CAP terminaller)
Lojik (DI terminaller)
Güvenlik (STO_A grubu, STO_B grubu terminaller)
örnekleme süresiDI: 0,25 ms gizli
0,25 ms
Dijital giriş gerilimi24 V DC için yakalama
24 V DC için lojik
24 V DC için güvenlik
Dijital giriş lojiğiPozitif (STO_A grubu, STO_B grubu) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1
Pozitif (DI) 0 Durumunda: > 19 V 1 Durumunda: < 9 V 'e uygunEN/IEC 61131-2 tip 1
Pozitif veya negatif (DI) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1
yanıt süresi<= 5 ms STO_A grubu, STO_B grubu
Dijital çıkış sayısı3
Dijital çıkış tipiLojik çikislar (DO)24 V DC
Dijital çıkış gerilimi<= 30 V DC
Dijital çıkış lojiğiPozitif veya negatif (DO) 'e uygunEN/IEC 61131-2
kontak sıçrama süresi<= 1 ms için STO_A grubu, STO_B grubu
2 µs için CAP
0,25 µs...1,5 ms için DI
frenleme akımı50 mA
çıkışta yanıt süresi250 µs (DO) için gizli çikislar
kontrol sinyali tipiServo motor enkoder geri beslemesi
Darbeli çıkış (PTO) RS422 <500 kHz <100 m
Darbe/yön (P/D), A/B, CW/CCW 5 V, 24 V bağlantı (açık kollektör) <10 kHz <1 m
Darbe/yön (P/D), A/B, CW/CCW 5 V, 24 V bağlantı (itme-çekme) <200 kHz <10 m
Darbe/yön (P/D), A/B, CW/CCW RS422 <1000 kHz <100 m
koruma tipiTers polariteye karşı: giriş sinyali
Kısa devrelere karşı: çıkış sinyali
güvenlik fonksiyonuSTO (güvenli tork kapatma), entegre
SS1 (güvenli durdurma 1), ayrılmış eSM güvenlik kartı ile
SS2 (güvenli durdurma 2), ayrılmış eSM güvenlik kartı ile
SLS (güvenli hız limiti), ayrılmış eSM güvenlik kartı ile
SOS (güvenli çalışma durdurma), ayrılmış eSM güvenlik kartı ile
güvenlik seviyesiSIL 3 'e uygunEN/IEC 61508
PL = e 'e uygunISO 13849-1
haberleşme arayüzüModbus TCP, ayrılmış haberleşme kartlı
CANopen, ayrılmış haberleşme kartlı
CANmotion, ayrılmış haberleşme kartlı
Ethernet/IP, ayrılmış haberleşme kartlı
EtherCAT, ayrılmış haberleşme kartlı
Profibus, ayrılmış haberleşme kartlı
Profinet, ayrılmış haberleşme kartlı
Analog I/O, ayrılmış haberleşme kartlı
Digital I/O, entegre
durum LED'i1 LED (kırmızı) servo sürücü gerilimi
sinyalleme fonksiyonuHataların ekranı 7 segment
İşaretlemeCE
Çalışma konumuDikey +/- 10 derece
ürün uyumluluğuServo motor BMH (100 mm, 3 motor yigini)
Servo motor BMH (140 mm, 3 motor yigini)
Servo motor BMH (190 mm, 1 motor yigini)
Servo motor BMH (190 mm, 2 motor yigini)
Servo motor BMH (190 mm, 3 motor yigini)
Servo motor BMH (205 mm, 3 motor yigini)
Servo motor BSH (140 mm, 2 motor yigini)
Servo motor BSH (140 mm, 3 motor yigini)
Servo motor BSH (140 mm, 4 motor yigini)
Genişlik68 mm
yükseklik270 mm
derinlik237 mm
Ürün Ağırlığı2,7 kg
Ortam
elektromanyetik uyumlulukIletimli EMC, sınıf A grup 1 'e uygunEN 55011
Iletimli EMC, sınıf A grup 2 'e uygunEN 55011
Iletimli EMC, ortam 2 kategori C3 'e uygunEN/IEC 61800-3
Iletimli EMC, kategori C2 'e uygunEN/IEC 61800-3
Iletimli EMC, ortam 1 ve 2 'e uygunEN/IEC 61800-3
Elektrostatik deşarj bağışıklık testi, seviye 3 'e uygunEN/IEC 61000-4-2
Elektromanyetik alanlara duyarlılık, seviye 3 'e uygunEN/IEC 61000-4-3
1,2/50 µs şok dalgaları bağışıklık testi, seviye 3 'e uygunEN/IEC 61000-4-5
Elektrik hızlı geçici/patlama bağışıklık testi, seviye 4 'e uygunEN/IEC 61000-4-4
Yayılmalı EMC, sınıf A grup 2 'e uygunEN 55011
Yayılmalı EMC, kategori C3 'e uygunEN/IEC 61800-3
StandartlarEN/IEC 61800-5-1
EN/IEC 61800-3
Ürün SertifikalarıUL
TÜV
CSA
IP koruma derecesiIP20 conforming to EN/IEC 60529
IP20 conforming to EN/IEC 61800-5-1
titreşim direnci1 gn (f= 13…150 Hz) conforming to EN/IEC 60068-2-6
1,5 mm tepeden tepeye (f= 3…13 Hz) conforming to EN/IEC 60068-2-6
darbe dayanımı15 gn için 11 ms 'e uygunEN/IEC 60028-2-27
kirletme derecesi2 'e uygunEN/IEC 61800-5-1
çevresel özellikSınıf 3C1 conforming to IEC 60721-3-3
bağıl nemSınıf 3K3 (% 5 - 85) yoğuşmasız 'e uygunIEC 60721-3-3
çalışma için ortam hava sıcaklığı0…50 °C 'e uygunUL
Depolama Ortam Koşulları-25…70 °C
soğutmanın tipiEntegre fan
çalışma yüksekliği<= 1000 m olmadan
> 1000...3000 m koşullarla
Paketleme üniteleri
Unit Type of Package 1PCE
Paketteki birim sayısı1
Package 1 Height10,500 cm
Package 1 Width27,500 cm
Package 1 Length33,000 cm
Paket ağırlığı (Lbs)3,253 kg
Unit Type of Package 2S03
Number of Units in Package 22
Package 2 Height
Ürün Filtreleri
Barkod:3606480076893
Tedarikçi Ürün Kodu:LXM32MD30N4
