Ana
| seri |
TeSys |
| ürün adı |

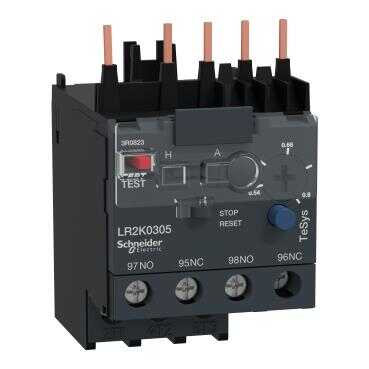

TeSys LRK |
| Ürün ya da bileşen tipi |
Diferansiyel termal aşırı yük rölesi |
| Ürün grubu |
LR2K |
| röle uygulaması |
Motor koruma |
| ürün uyumluluğu |
LP4K
LC1K
LP1K
LC7K |
| Şebeke tipi |
DC
AC |
| asiri yük açma sinifi |
Sınıf 10A 'e uygunIEC 60947-4-1 |
| Termik Koruma Ayar Aralığı |
0,54…0,8 A |
| [Ui] nominal yalıtım voltajı |
Güç devresi: 690 V 'e uygunBS 4941
Güç devresi: 690 V 'e uygunIEC 60947
Güç devresi: 750 V 'e uygunVDE 0110 grup C
Güç devresi: 600 V 'e uygunCSA C22.2 No 14 |
Tamamlayıcı
| Şebeke frekansı |
<= 400 Hz |
| montaj desteği |
Kontaktör altında
Plaka, özel aksesuarlı
Ray, özel aksesuarlı |
| yardımcı kontak düzenleme |
1 NA + 1 NK |
| [Ith] klasik açık hava termik akımı |
6 A için sinyalleme devresi |
| [Ue] nominal çalışma voltajı |
<= 690 V için güç devresi
690 V AC AC-15 için sinyalleme devresi
250 V DC DC-13 için sinyalleme devresi |
| ilgili sigorta değeri |
6 A gG için sinyalleme devresi 'e uygunVDE 0660
6 A gG için sinyalleme devresi 'e uygunIEC 60947 |
| [Uimp] nominal darbe dayanım voltajı |
6 kV |
| kutup başına güç dağılımı |
2 W |
| faz arızası hassasiyeti |
Evet 'e uygunIEC 60947-4-1 |
| yerel sinyalleme |
Açma göstergesi (sarı) |
| kontrol tipi |
Kırmızı açma/kapama butonu: açma testi fonksiyonu
Mavi açma/kapama butonu: durdurma ve manuel sıfırlama
selektör anahtarı: manuel veya otomatik sıfırlama |
| bağlantılar - terminaller |
Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı
Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı
Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 1 kablo(lar) 0,34…2,5 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek ile |
| sıkma torku |
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 |
| Yükseklik |
58 mm |
| Genişlik |
45 mm |
| Derinlik |
65 mm |
| Ürün ağırlığı |
0,145 kg |
Ortam
| Standartlar |
NF C 63-650
IEC 60947
VDE 0660
BS 4941 |
| Ürün sertifikaları |
UL
CSA
UKCA |
| koruyucu bakım |
TC 'e uygunIEC 60068
TC 'e uygunDIN 50016 |
| IP koruma derecesi |
IP2x 'e uygunIEC 60529 |
| çalışma için ortam hava sıcaklığı |
-20…55 °C değer kaybı olmadan 'e uygunIEC 60947
-30…60 °C değer kaybı ile 'e uygunIEC 60947 |
| Depolama ortam koşulları |
-40…70 °C |
| çalışma yüksekliği |
2000 m değer kaybı olmadan |
| yangına dayanıklılık |
850 °C 'e uygunIEC 60695-2-1 |
| alev geciktirici |
V1 'e uygunUL 94
Gereksinim 2 'e uygunNF F 16-101
Gereksinim 2 'e uygunNF F 16-102 |
| mekanik dayanıklılık |
Şoklar NA kontak: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Şoklar NK kontak: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Titreşimler NA kontak: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Titreşimler NK kontak: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
8,5 cm |
| Package 1 Width |
7,2 cm |
| Package 1 Length |
4,8 cm |
| Package 1 Weight |
158,0 g |
| Unit Type of Package 2 |
S02 |
| Number of Units in Package 2 |
41 |
| Package 2 Height |
15,0 cm |
| Package 2 Width |
30,0 cm |
| Package 2 Length |
40,0 cm |
| Package 2 Weight |
6,8 kg |
Sözleşme garantisi
| Garanti |
18 months |
