Ana
| seri |
TeSys
TeSys Deca |
| ürün adı |

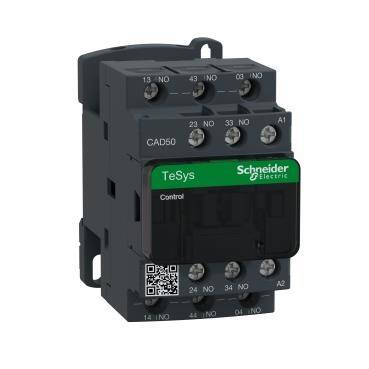

TeSys CAD |
| Ürün ya da bileşen tipi |
Kontrol rölesi |
| Ürün grubu |
CAD |
| kontaktör uygulaması |
Kontrol devresi |
Tamamlayıcı
| kullanım kategorisi |
AC-15
AC-14
DC-13 |
| kutup kontak düzenleme |
5 NA |
| [Ue] nominal çalışma voltajı |
<= 690 V AC 25...400 Hz |
| kontrol devresi tipi |
AC -de 50/60 Hz |
| kontrol devresi gerilimi |
220 V AC 50/60 Hz |
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunIEC 60947 |
| [Ith] klasik açık hava termik akımı |
10 A -de <60 °C |
| Irms nominal kapama kapasitesi |
140 A AC 'e uygunIEC 60947-5-1
250 A DC 'e uygunIEC 60947-5-1 |
| [Icw] nominal kısa süreli dayanma akımı |
100 A - 1 sn
120 A - 500 ms
140 A - 100 ms |
| ilgili sigorta değeri |
10 A gG 'e uygunIEC 60947-5-1 |
| [Ui] nominal yalıtım voltajı |
600 V UL sertifikali
600 V CSA sertifikali
690 V 'e uygunIEC 60947-5-1 |
| montaj desteği |
Plaka
Ray |
| bağlantılar - terminaller |
Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz |
| sıkma torku |
1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 |
| kontrol devresi gerilim limitleri |
0,3...0,6 Uc -40…70 °C düşme AC 50/60 Hz
0,8...1,1 Uc -40…60 °C çalışma AC 50 Hz
0,85...1,1 Uc -40…60 °C çalışma AC 60 Hz
1...1.1 Uc 60…70 °C çalışma AC 50/60 Hz |
| çalışma süresi |
12...22 msn bobin enerjileme ve NA kapama
4...12 msn bobinin enerjisini kesme ve NA açma |
| Mekanik dayanıklılık |
30 Mcycles |
| maximum operating rate |
180 cyc/mn |
| VA cinsinden kalkış gücü |
70 VA 50 Hz 20 °C) |
| VA cinsinden tutma güç tüketimi |
8 VA 50 Hz 20 °C) |
| minimum anahtarlama gerilimi |
17 V |
| minimum anahtarlama akımı |
5 mA |
| çakışmama süresi |
1,5 ms enerjilemede NK ve NA kontağı arasında
1,5 ms enerji kesmede NK ve NA kontağı arasında |
| yalıtım direnci |
> 10 MOhm |
| mekanik dayanıklılık |
Şoklar kontrol rölesi açık: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Şoklar kontrol rölesi kapalı: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
Titreşimler kontrol rölesi açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Titreşimler kontrol rölesi kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 |
| Yükseklik |
77 mm |
| Genişlik |
45 mm |
| Derinlik |
84 mm |
| Ürün ağırlığı |
0,58 kg |
Ortam
| standartlar |
BS 4794
EN 60947-5
IEC 60947-5-1
NF C 63-140
VDE 0660
IEC 60335-1 |
| Ürün sertifikaları |
UL
CSA
UKCA |
| IP koruma derecesi |
IP2x ön yüz 'e uygunVDE 0106 |
| koruyucu bakım |
TH 'e uygunIEC 60068 |
| çalışma için ortam hava sıcaklığı |
-40…60 °C
60…70 °C değer kaybı ile |
| Depolama ortam koşulları |
-60…80 °C |
| çalışma yüksekliği |
0...3000 m |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
5 cm |
| Package 1 Width |
9,2 cm |
| Package 1 Length |
11,2 cm |
| Package 1 Weight |
347 g |
| Unit Type of Package 2 |
S02 |
| Number of Units in Package 2 |
20 |
| Package 2 Height |
15 cm |
| Package 2 Width |
30 cm |
| Package 2 Length |
40 cm |
| Package 2 Weight |
7,231 kg |
| Package 3 Height |
77,0 cm |
Sözleşme garantisi
| Garanti |
18 months |
