| seri | Easy9 |
|---|---|
| cihaz uygulaması | Dağıtım |

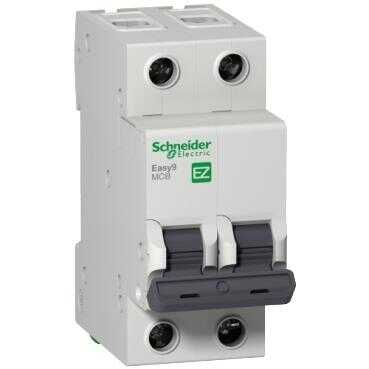

| Ürün ya da bileşen tipi | Minyatür devre kesici |
| Ürün grubu | Easy9 MCB |
| Poles | 2P |
| korumalı kutupların sayısı | 2 |
| [In] nominal akım | 50 A |
| Şebeke tipi | AC |
| açma birimi teknolojisi | Termik Manyetik |
| eğim kodu | C |
| kesme kapasitesi | 3000 A Icn -de 230 V AC 50/60 Hz 'e uygunIEC 60898-1 5000 A Icn -de 127 V AC 50/60 Hz 'e uygunIEC 60898-1 |
| yalıtıma uygunluk | Evet 'e uygunIEC 60898-1 |
| Şebeke frekansı | 50/60 Hz |
|---|---|
| [Ue] nominal çalışma voltajı | 230 V AC 50/60 Hz |
| manyetik açma limiti | 5...10 x In |
| [Ics] nominal hizmet kesme kapasitesi | 3 kA 100 % x Icn -de 230 V AC 50/60 Hz 'e uygunIEC 60898-1 |
| [Ui] nominal yalıtım voltajı | 500 V AC 50/60 Hz 'e uygunIEC 60898-1 |
| [Uimp] nominal darbe dayanım voltajı | 4 kV 'e uygunIEC 60898-1 |
| kontak konum göstergesi | Evet |
| Kontrol tipi | Geçiş |
| Cihaz üzerii sinyalizasyon | Olmadan |
| Montaj Tipi | Takılabilir |
| montaj desteği | DIN rayı |
| 9 mm vida adımı | 4 |
| Yükseklik | 81 mm |
| Genişlik | 36 mm |
| Derinlik | 66,5 mm |
| renk | Gri (RAL 7035) |
| Mekanik dayanıklılık | 10000 cycles |
| elektrik dayanıklılığı | 4000 cycles |
| bağlantılar - terminaller | Tünel tipi terminal (üst veya alt) 1…25 mm² sert Tünel tipi terminal (üst veya alt) 1…16 mm² esnek |
| sıkma torku | 3,5 N.m üst veya alt |
| Standartlar | IEC 60898-1 |
|---|---|
| Ürün sertifikaları | CE |
| IP koruma derecesi | IP20 'e uygunIEC 60529 |
| kirletme derecesi | 2 |
| tropik iklim | 2 |
| bağıl nem | 95 % -de -25…60 °C |
| Nominal çalışma ortam sıcaklığı | -25…60 °C |
| Depolama ortam koşulları | -40…85 °C |
| Birim paket türü 1 | PCE |
|---|---|
| Paketteki birim sayısı | 1 |
| Paket ağırlığı (Lbs) | 213,0 g |
| Paket 1 Yükseklik | 7,6 cm |
| Paket 1 genişliği | 3,6 cm |
| Paket 1 Uzunluk | 8,5 cm |
| Birim paket türü 2 | P06 |
| Paketteki birim sayısı 2 | 576 |
| Paket 2 Ağırlığı | 126,01 kg |
| Paket 2 Yükseklik | 20,0 cm |
| Paket 2 genişliği | 60,0 cm |
| Paket 2 Uzunluk | 80,0 cm |
| Birim paket türü 3 | PAL |
| Paketteki birim sayısı 3 | 576 |
| Paket 3 Ağırlığı | 157816,0 g |
| Paket 3 Yükseklik | 150,0 mm |
| Paket 3 genişliği | 600,0 mm |
| Paket 3 Uzunluk | 800,0 mm |
| Garanti | 18 ay |
|---|
