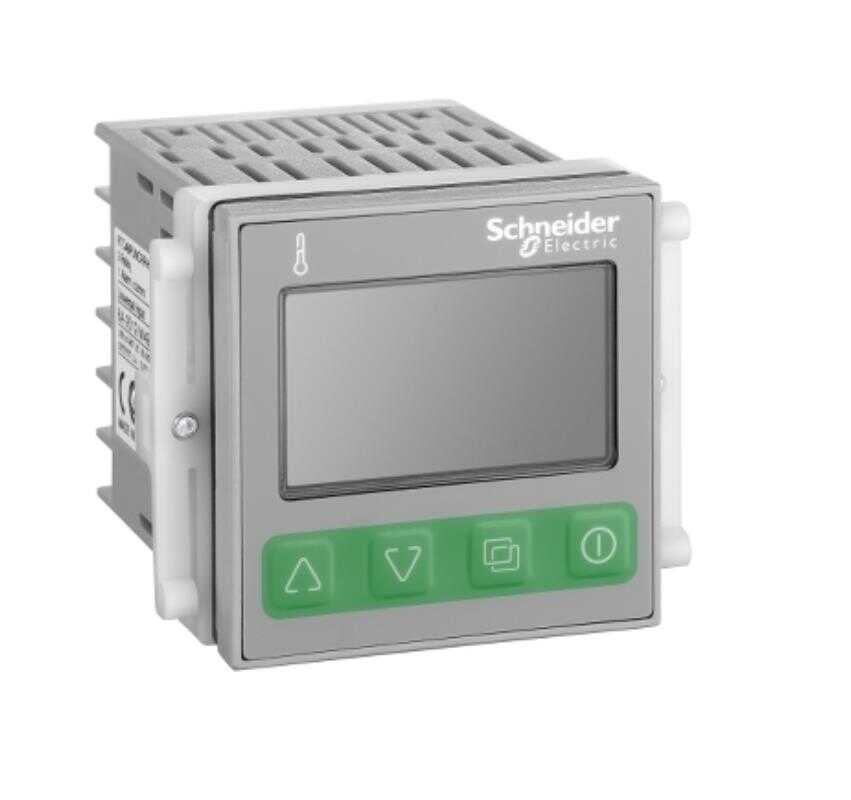

| Ürün serisi | Zelio Control |
|---|---|
| Ürün ya da bileşen tipi | Modüler ölçüm ve kontrol röleleri |
| röle tipi | Sıcaklık kontrol röleleri |
| ürüne özel uygulama | Isıtma veya soğutma Endastriyel makineler HVAC Paketleme |
| röle adı | RTC |
| dış boyut | 48 x 48 mm 1/16 DIN |
|---|---|
| analog giriş tipi | Termokuplör (termokupl J, K, R, B, S, T, E, N, PLII, C (W/Re5-26)) Sıcaklık probu[Alan](sıcaklık probu:[Alan]Pt 100, JPt 100) Gerilim 0…1 V DC Gerilim 0...5 V DC Gerilim 1...5 V DC Gerilim 0...10 V DC Akım 0...20 mA Akım 4...20 mA |
| [Us] nominal besleme gerilimi | 24 V AC/DC |
| [Us] nominal besleme gerilimi | 24 V AC/DC |
| besleme gerilimi limitleri | 20…28 V |
| ölçüm doğruluğu | %0,2 tam ölçek |
| örnekleme süresi | 250 ms |
| çıkışların sayısı | 1 röle çikisile NA[Alan]kontak için çıkış 1 |
| çıkış tipi | Röle çikis -de 250 V AC / 3 A direnç yükü üzerinde Röle çikis -de 250 V AC / 1 A endüktif yük üzerinde |
| alarm çıkışı | 1 K/A |
| VA cinsinden güç tüketimi | 8 VA -de 250 V AC |
| kullanılabilir işlev | PID Otomatik tanıma |
| İşaretleme | CE |
| Çalışma konumu | Herhangi bir konum |
| ekran tipi | 11 segmentli LCD |
| ekran basamakları | 5 |
| sinyalleme fonksiyonu | Proses değeri yeşil, turuncu ve kırmızı Çıkış durumu (OUT1, OUT2) turuncu Alarm durumu (EV1, EV2) turuncu Iletim/alım etkinliği (TX/TR) turuncu Ayar noktası değeri yeşil |
| montaj desteği | Panel |
| Ürün ağırlığı | 120 g |
| Standartlar | EN 61010-1 CSA C22.2 No 24-93 TR 61326-1 |
|---|---|
| Ürün sertifikaları | cURus (873) |
| Depolama ortam koşulları | -25…80 °C |
| Nominal çalışma ortam sıcaklığı | 0…50 °C |
| bağıl nem | 35…85 % yoğuşmasız |
| titreşim direnci | 1 gn (f= 10…55 Hz) 'e uygunIEC 60068-2-6 |
| darbe dayanımı | 10 gn 'e uygunIEC 60068-2-27 |
| IP koruma derecesi | IP66 'e uygunIEC 60529 (ön yüz) IP20 (arka) |
| NEMA koruma derecesi | NEMA 4X ön yüz |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 6,1 cm |
| Package 1 Width | 6,4 cm |
| Package 1 Length | 8,7 cm |
| Package 1 Weight | 135 g |
| Garanti | 18 ay |
|---|
