Gelince Sizi Arayalım| Ürün serisi | Harmony Kontrol Röleleri |
|---|---|
| röle tipi | Sıcaklık kontrol röleleri |
| Ürün Ya da Bileşen Tipi | Elevator machine room temperature control relay |
| ürüne özel uygulama | Yükseltici makine odaları ve trifaze beslemeler için |

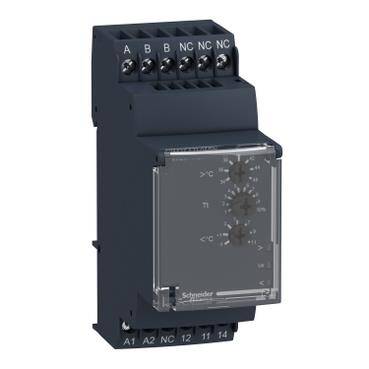

| röle adı | RM35AT |
| röle tarafından izlenen parametreler | Düşük sıcaklık: -1...11°C Aşırı sıcaklık: 34...46°C |
| zaman gecikme aralığı | 0.1...10 s ayarlanabilir gecikme (tolerans: tam ölçek değerinin +/- % 0...10'u) |
| VA cinsinden anahtarlama kapasitesi | 1250 VA |
| minimum anahtarlama akımı | 10 mA -de 5 V DC |
| VA cinsinden güç tüketimi | 3,5 VA AC |
| kullanım kategorisi | AC-12 'e uygunIEC 60947-5-1 AC-13 'e uygunIEC 60947-5-1 AC-14 'e uygunIEC 60947-5-1 AC-15 'e uygunIEC 60947-5-1 DC-12 'e uygunIEC 60947-5-1 DC-13 'e uygunIEC 60947-5-1 DC-14 'e uygunIEC 60947-5-1 |
| time delay | Ayarlanabilir 1...10 s Tt- time delay upon fault |
| ölçüm aralığı | +/- 1...46 °C |
| sıfırlama süresi | 8 s |
|---|---|
| maksimum anahtarlama gerilimi | 250 V AC/DC |
| [Us] nominal besleme gerilimi | 24...240 V AC/DC |
| [Un] rated nominal voltage | 24...240 V AC/DC 50/60 Hz non self-powered |
| besleme gerilimi limitleri | 20,4…264 V AC 21,6…264 V DC |
| W cinsinden güç tüketimi | 0,6 W DC |
| terminaller arasında direnç | 1,33 kOhm -de sıcaklık |
| Genişlik | 35 mm |
| çıkış kontakları | 1 K/A |
| kontak malzemesi | Kadmiyumsuz |
| nominal çıkış akımı | 5 A |
| delay at power up | 0,2 s |
| ölçüm doğruluğu | +/- 2 °C |
| yanıt süresi | <= 3,5 sn + Tt (sıcaklık hatası durumunda) <= 3,5 sn (hata ortadan kalktığında) |
| sıcaklık prob tipi | Pt 100 - 3 telli |
| kurulu cihaz | Pt 100 prob kablo uzunluğu <= 10 m |
| İşaretleme | CE : EMC 89/336/EEC CE : 73/23/EEC |
| aşırı gerilim kategorisi | III conforming to IEC 60664-1 |
| yalıtım direnci | > 500 MOhm -de 500 V DC besleme ve röle çıkışı arasında 'e uygunIEC 60255-5 > 500 MOhm -de 500 V DC ölçüm ve röle çıkışı arasında 'e uygunIEC 60664-1 > 1 MOhm -de 500 V DC besleme ve ölçüm arasında 'e uygunIEC 60255-5 > 500 MOhm -de 500 V DC besleme ve röle çıkışı arasında 'e uygunIEC 60664-1 > 500 MOhm -de 500 V DC ölçüm ve röle çıkışı arasında 'e uygunIEC 60255-5 > 1 MOhm -de 500 V DC besleme ve ölçüm arasında 'e uygunIEC 60664-1 |
| [Ui] nominal yalıtım voltajı | 250 V 'e uygunIEC 60664-1 |
| operating voltage tolerance | - 10 % + 10 % Un DC - 15 % + 10 % Un AC |
| besleme frekansı | 50/60 Hz +/- 10 % |
| yalıtım | Besleme ile ölçüm arasında galvaniz yalıtım |
| çalışma konumu | Herhangi bir konum olmadan |
| bağlantılar - terminaller | Vidalı terminaller, 1 x 0,5...1 x 4 mm² (AWG 20...AWG 11) katı kablo uçsuz Vidalı terminaller, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) katı kablo uçsuz Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 12) esnek Kablo uçlu Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) esnek Kablo uçlu |
| sıkma torku | 0,6…1 N.m 'e uygunIEC 60947-1 |
| muhafaza malzemesi | Kendiliğinden sönen plastik |
| local signalling | 1 LED yeşil için güç AÇIK 1 LED sarı için doğru sıcaklık (yüksek R1) 1 LED sarı için doğru sıcaklık (alçak R2) |
| montaj desteği | 35 mm simetrik DIN rayı 'e uygunIEC 60715 |
| elektrik dayanıklılığı | 100000 cycles |
| Mekanik dayanıklılık | 30000000 cycles |
| çalışma hızı | <= 360 çalışma/saat tam yük |
| Kontrol tipi | Test butonsuz |
| mikro kırılmalara bağışıklık | 10 ms |
|---|---|
| elektromanyetik uyumluluk | Endüstriyel ortamlar için emisyon standardı 'e uygunIEC 61000-6-4 Konut, ticari ve hafif endüstriyel ortamlar için emisyon standardı 'e uygunIEC 61000-6-3 Endüstriyel ortamlara bağışıklık 'e uygunNF EN/IEC 61000-6-2 |
| Standartlar | IEC 60255-6 NF EN 60255-6 |
| Ürün Sertifikaları | GOST GL C-Tick UL CSA |
| Depolama Ortam Koşulları | -40…70 °C |
| çalışma için ortam hava sıcaklığı | -20…50 °C |
| titreşim direnci | 0,35 mm (f= 5…57,6 Hz) conforming to IEC 60068-2-6/IEC 60255-21-1 1 gn (f= 57,6…150 Hz) conforming to IEC 60068-2-6/IEC 60255-21-1 |
| darbe dayanımı | 15 gn için 11 ms 'e uygunIEC 60255-21-1 |
| IP koruma derecesi | IP20 'e uygunIEC 60529 (terminaller) IP30 'e uygunIEC 60529 (muhafaza) |
| kirletme derecesi | 3 'e uygunIEC 60664-1 |
| dielektrik test gerilimi | 2 kV AC 50 Hz, 1 dk |
| yayılmayan şok dalgası | 4 kV |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 8,0 cm |
| Package 1 Width | 4,6 cm |
| Package 1 Length | 9,7 cm |
| Package 1 Weight | 127,0 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 48 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 6,732 kg |
| Garanti | 18 місяців |
|---|
