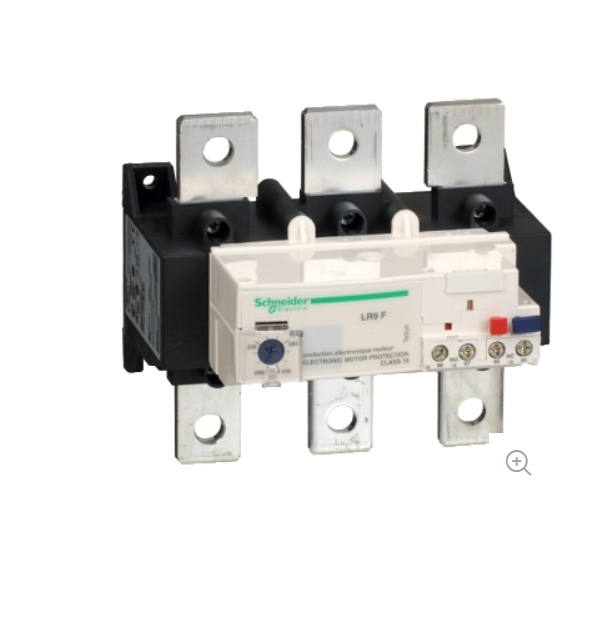

Schneider Electric LR9F7379, motor için termal aşırı yük rölesi - TeSys LR9 - 300...500 A - sınıf 10

Name: Schneider Electric LR9F7379, motor için termal aşırı yük rölesi - TeSys LR9 - 300...500 A - sınıf 10
Brand: Schneider
SKU: LR9F7379
Price: 4209.17 TRY
Availability: InStock

Ürün Kodu: LR9F7379

(0)

10.419,50 TL

4.209,17 TL

%60

Daha Fazla Röle

Adet

KoleksiyonFiyat Alarmı

Ana
Seri	TeSys
Ürün Adı	TeSys LRF
Ürün Grubu	LR9F
Ürün Ya da Bileşen Tipi	Elektronik termal aşırı yük rölesi
röle uygulaması	Motor koruma
ürün uyumluluğu	LC1F225...LC1F500
Şebeke Tipi	AC
asiri yük açma sinifi	Sınıf 10 'e uygunIEC 60947-4
Termik Koruma Ayar Aralığı	300…500 A

Tamamlayıcı
Şebeke Frekansı	50/60 Hz
montaj desteği	Kontaktöre doğrudan Plaka
açma eşiği	1,12 +/- 0,06 In açma 'e uygunIEC 60947-4-1
kesinti dayanımı	4 kV 'e uygunIEC 61000-4-5
Kontak Tipi ve Düzenleme	1 NA + 1 NK
[Ith] klasik açık hava termik akımı	5 A için kontrol devresi
[Ue] nominal çalışma voltajı	1000 V AC 50/60 Hz için güç devresi 'e uygunVDE 0110 grup C
[Ui] nominal yalıtım voltajı	Güç devresi: 1000 V AC 'e uygunIEC 60947-4
[Uimp] nominal darbe dayanım voltajı	8 kV 'e uygunIEC 60947-1
faz arızası hassasiyeti	4 s'de açma +/- % 20 'e uygunIEC 60947-4-1
sıfırlama	Manuel sıfırlama ön rölede
kontrol tipi	Kadran beyaz tam yüklü akım ayarlama Test butonu kırmızı Açma/kapama butonu kırmızı sıfırlama Açma/kapama butonu durdurma
Cihaz üzerii sinyalizasyon	Açma göstergesi
sıcaklık dengeleme	-20…70 °C
akım tüketimi	<= 5 mA yüksüz
switching capacity for alarm	0...150 mA
Maksimum gerilim düşüşü	<2,5 V kapalı durum
bağlantılar - terminaller	Kontrol devresi: vida kelepçesi terminalleri 1 kablo 0,75…2,5 mm² - kablo sertligi: esnek - Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 kablo 0,75…2,5 mm² - kablo sertligi: katı Kontrol devresi: vida kelepçesi terminalleri 1 kablo 0,75…4 mm² - kablo sertligi: esnek - kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo 1…1,5 mm² - kablo sertligi: esnek - Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 kablo 1…2,5 mm² - kablo sertligi: esnek - kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo 1 mm² - kablo sertligi: katı Güç devresi: pabuç-halka terminalleri M10
sıkma torku	Kontrol devresi: 1.2 N.m üzerinde vida kelepçesi terminalleri Güç devresi: 35 N.m üzerinde vida kelepçesi terminalleri
yükseklik	136,8 mm
Genişlik	150 mm
derinlik	127,6 mm
Ürün Ağırlığı	2,32 kg

Ortam
Standartlar	EN 60947-4-1 VDE 0660 IEC 60255-17 IEC 60947-4-1 IEC 60255-8
Ürün Sertifikaları	CSA UL UKCA
koruyucu bakım	TH
IP koruma derecesi	IP20 conforming to IEC 60529 IP20 conforming to VDE 0106
çalışma için ortam hava sıcaklığı	-20…55 °C 'e uygunIEC 60255-8
Depolama Ortam Koşulları	-40…85 °C
çalışma yüksekliği	<= 2000 m değer kaybı olmadan
yangına dayanıklılık	850 °C 'e uygunIEC 60695-2-1
mekanik dayanıklılık	Şoklar: 11 msn için 13 Gn 'e uygunIEC 60068-2-7 Titreşimler 5...300 Hz: 2 Gn 'e uygunIEC 60068-2-6
dielektrik gücü	6 kV 50 Hz 'e uygunIEC 255-5
elektromanyetik uyumluluk	Elektrostatik deşarja direnç: 6 kV dolaylı modda 'e uygunIEC 61000-4-2 Elektrostatik deşarja direnç: 8 kV havada 'e uygunIEC 61000-4-2 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi: 10 V/m 'e uygunIEC 61000-4-3 Hızlı geçici bağışıklık testi: 2 kV 'e uygunIEC 61000-4-4

Paketleme üniteleri
Unit Type of Package 1	PCE
Paketteki birim sayısı	1
Package 1 Height	15,500 cm
Package 1 Width	17,000 cm
Package 1 Length	17,000 cm
Paket ağırlığı (Lbs)	1,979 kg
Unit Type of Package 2	P06
Number of Units in Package 2	36
Package 2 Height	75,000 cm
Package 2 Width	60,000 cm
Package 2 Length	80,000 cm
Package 2 Weight	81,244 kg
