Gelince Sizi Arayalım| Ürün serisi | Harmony Relay |
|---|---|

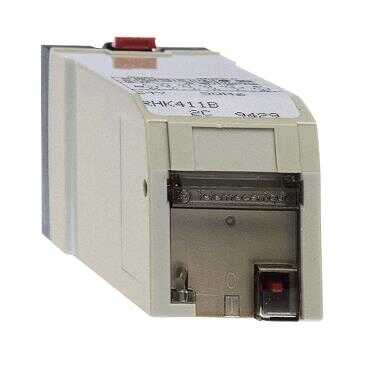

| Ürün ya da bileşen tipi | Takılabilir röle |
| Ürün grubu | RHK |
| kontak tipi ve düzenleme | 4 K/A |
| kontak işlemi | Standart Mandallama |
| kontrol devresi gerilimi | 48 V DC |
| [Ithe] klasik muhafazalı termik akım | 5 A -de <40 °C |
| durum LED'i | Olmadan |
| Kontrol tipi | Manuel kontrol |
| bobin parazit bastırması | Olmadan |
| [Ui] nominal yalıtım voltajı | 250 V |
|---|---|
| test seviyeleri | Seviye A |
| Çalışma konumu | Herhangi bir konum |
| minimum anahtarlama kapasitesi | 150 mVA -de 10 mA 150 mVA, 1 V |
| kontak sıçrama süresi | <= 10 ms |
| Maximum voltage drop | <100 V 24 V'ta 3 A için |
| ortalama direnç | 30 mOhm -de 20 °C |
| W cinsinden ortalama tüketim | 1,6 W -de 20 °C üzerinde bobin 1 2,9 W -de 20 °C üzerinde bobin 2 |
| kontrol devresi gerilim limitleri | 0,8...1,1 Uc 'e uygunIEC 60255 |
| düşme gerilimi eşiği | 0,1...0,3 Uc |
| zaman sabiti | 12 ms için açık kontaklar 15 ms için kapalı kontaklar |
| Mekanik dayanıklılık | 10000000 cycles |
| maksimum çalışma oranı | 2 cyc/mn |
| çalışma süresi | 10...14 msn açma bobini enerjileme ve NK kontağını kapama arasında -de 20 °C 12...22 msn bobin enerjileme ve NA kontağını kapama arasında -de 20 °C 1...4 ms için enerjileme/enerji kesme 1.2...4 ms için enerji kesme/enerjileme |
| minimum darbe süresi | 50 ms |
| CAD genel genişliği | 33 mm |
| CAD genel yüksekliği | 43 mm |
| CAD genel derinliği | 90 mm |
| terminallerin açıklaması ISO n°1 | (41-42-44)OC (B1-B2)CO (A1-A2)CO (21-22-24)OC (11-12-14)OC (31-32-34)OC |
| Ürün ağırlığı | 0,14 kg |
| uyumluluk kodu | RHK |
| Standartlar | IEC 255 VDE 0435 BS 4794 NF C 45-250 |
|---|---|
| Ürün sertifikaları | ASE USSR EDF UR CSA BV |
| koruyucu bakım | TC |
| dielektrik direnci | 2500 V |
| çalışma için ortam hava sıcaklığı | -5…40 °C 'e uygunIEC 60255 |
| Depolama ortam koşulları | -40…70 °C |
| titreşim direnci | 6 gn (f= 10…55 Hz) 'e uygunIEC 60068-2-6 6 gn (f= 10…55 Hz) 'e uygunNF C 20-616 |
| darbe dayanımı | 30 gn için 11 ms 'e uygunNF C 20-608 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 5,1 cm |
| Package 1 Width | 5,3 cm |
| Package 1 Length | 11,5 cm |
| Package 1 Weight | 151 g |
| Garanti | 18 months |
|---|
