Gelince Sizi Arayalım| Ürün serisi | Harmony Zamanlayıcı Röleleri |
|---|---|
| elektrikli bağlantı | Takılabilir alt taban 11 pim(ler) |
| Genişlik | 48 mm |
| Ürün Ya da Bileşen Tipi | Panel-mounted/plug-in timer relay |
| Dijital çıkış tipi | Röle |
| kontak tipi ve düzenleme | 2 K/A zamanlı kontaklar, AgNi (kadmiyumsuz) |

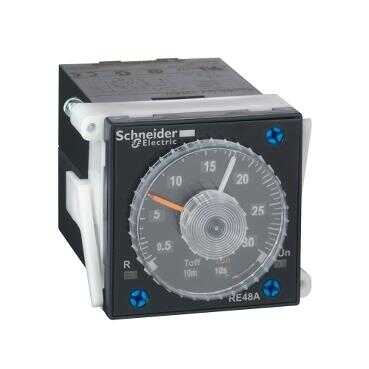

| bileşen adı | RE48A |
| zaman gecikme aralığı | 0.2...12 min 5...300 s 0.02...1.2 s 0.5...30 min 5...300 h 0.2...12 h 0.2...12 s 0.5...30 s 2...120 s 0.05...3 s 2...120 min 5...300 min 0.5...30 h 2...120 h |
| [Us] nominal besleme gerilimi | 24...240 V AC/DC 50/60 Hz |
| gerilim aralığı | 0,85...1,1 Us AC 0,9...1,1 Us DC |
| Nominal akım (Ir) | 5 A |
| ürün ön plaka boyutu | 48 x 48 mm |
|---|---|
| kontrol tipi | Selektör anahtarı ön panel |
| muhafaza malzemesi | Kendiliğinden sönen |
| tekrarlama doğruluğu | Maksimum ayar değerinin +/- % 0,2'si 'e uygunIEC 61812-1 |
| sıcaklık sapması | Maksimum ayar değerinin +/- % 0,02'si/°C 'e uygunIEC 61812-1 |
| gerilim sapması | Maksimum ayar değerinin +/- % 0,2'si/V -de 48...240 V Maksimum ayar değerinin +/- % 1'i/V -de 24...48 V |
| zaman gecikmesinin ayar doğruluğu | Tam ölçeğin +/- % 5'i -de 25 °C 'e uygunIEC 61812-1 Tam ölçeğin +/- % 10'u -de 25 °C 'e uygunIEC 61812-1 |
| Time delay type | Asimetrik yanıp sönme - L- Asymmetrical flashing relay (starting pulse-off) Asimetrik yanıp sönme - Li- Asymmetrical flashing relay (starting pulse-on) |
| minimum darbe süresi | 20 ms |
| sıfırlama süresi | 25 ms enerji kesmede |
| açma süresi | 55 ms |
| yüklü faktör | 100 % |
| VA cinsinden güç tüketimi | 6 VA -de 240 V |
| W cinsinden güç tüketimi | 2 W -de 240 V |
| kesme kapasitesi | 1250 VA |
| minimum anahtarlama akımı | 100 mA |
| maksimum anahtarlama akımı | 5 A |
| maksimum anahtarlama gerilimi | 250 V AC/DC |
| elektrik dayanıklılığı | 100000 cycles |
| Mekanik dayanıklılık | 30000000 cycles |
| çıkış gerilimi | 240 V -de 5 A AC-12 30 V -de 2 A DC-13 240 V -de 1,5 A AC-15 |
| İşaretleme | CE |
| kesinti dayanımı | 1 kV diferansiyel mod 'e uygunIEC 61000-4-5 seviye 3 2 kV ortak mod 'e uygunIEC 61000-4-5 seviye 3 |
| Montaj Desteği | Tabana monte: soket Panel montajlı: sistem ürünle birlikte sağlanır |
| yerel sinyalleme | 1 LED (sarı) for çıkış rölesi durumu LED göstergesi (yeşil) for yanıp sönen: röle enerjili zamanlama sürüyor LED göstergesi (yeşil) for sabitte: röle enerjili, süren zamanlama yok |
| fonksiyon mevcuttur | L- Asymmetrical flashing relay (starting pulse-off)-2 K/A Li- Asymmetrical flashing relay (starting pulse-on)-2 K/A |
| Kontrol tipi | Test butonsuz |
| Ürün Ağırlığı | 0,14 kg |
| pim biçimi | Silindir |
| Fonksiyon sayısı | 2 |
| nem sapması | Maksimum ayar değerinin +/- 0,05 %/%RH 'e uygunIEC 61812-1 |
|---|---|
| mikro kırılmalara bağışıklık | 5 ms |
| dielektrik gücü | 2 kV 1 mA/1 dakika 'e uygunIEC 61812-1 |
| elektrik çarpmalarına karşı koruma | 4 kV Sınıf III 'e uygunIEC 60664-1 4 kV Sınıf III 'e uygunIEC 61812-1 |
| Standartlar | EN 50081-1/2 EN 50082-1/2 IEC 61812-1 93/68/EEC 89/336/EEC IEC 60669-2-3 73/23/EEC |
| Ürün Sertifikaları | UL C-Tick cULus CSA |
| Depolama Ortam Koşulları | -40…70 °C |
| Nominal Çalışma Ortam Sıcaklığı | -20…50 °C |
| IP koruma derecesi | IP40 'e uygunIEC 60529 (muhafaza) IP50 'e uygunIEC 60529 (ön yüz) |
| titreşim direnci | 0,35 mm (f= 10…55 Hz) conforming to IEC 60068-2-6 |
| bağıl nem | 93 % yoğuşmasız 'e uygunIEC 60068-2-3 |
| elektrostatik deşarja direnç | 6 kV kontakta 'e uygunIEC 61000-4-2 seviye 3 8 kV havada 'e uygunIEC 61000-4-2 seviye 3 |
| elektromanyetik alanlara direnç | 10 V/m 26 MHz - 1 GHz 'e uygunIEC 61000-4-3 seviye 3 |
| hızlı geçici akımlara direnç | 2 kV 'e uygunIEC 61000-4-4 seviye 3 (doğrudan) 4 kV 'e uygunIEC 61000-4-4 level 4 (doğrudan) |
| telsiz elektrik alanlara bağışıklık | 10 V (0,15...80 MHz) 'e uygunIEC 61000-4-6 seviye 3 |
| Gelen cihaz | 30 % / 10 ms 'e uygunIEC 61000-4-11 95 % / 5 s 'e uygunIEC 61000-4-11 60 % / 100 ms 'e uygunIEC 61000-4-11 |
| kesinti yayılmalı/iletimli | Sınıf B 0,15...30 MHz 'e uygunEN 55022 (EN 55011 group 1) |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 5,700 cm |
| Package 1 Width | 10,300 cm |
| Package 1 Length | 6,200 cm |
| Package 1 Weight | 131,000 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 30 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 4,417 kg |
| Garanti | 18 місяців |
|---|
