Voltajı
690 V AC
| seri | TeSys |
|---|---|

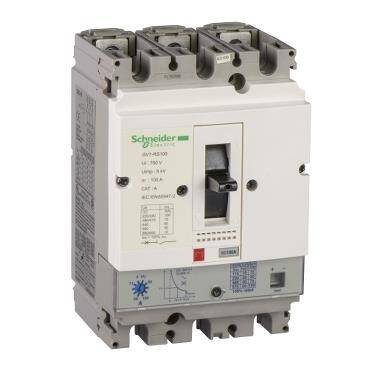

| ürün adı | TeSys GV7 |
| Ürün ya da bileşen tipi | Devre kesici |
| Ürün grubu | GV7R |
| cihaz uygulaması | Motor |
| Kutup tanımı | 3P |
| Şebeke tipi | AC |
| kullanım kategorisi | AC-3 'e uygunIEC 60947-4-1 |
| ağ frekansı | 50/60 Hz 'e uygunIEC 60947-4-1 |
| kesme kapasitesi | 50 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 65 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 100 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 70 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 10 kA Icu -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ics] nominal hizmet kısa devre kesme kapasitesi | 100 % -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| thermal protection adjustment range | 132…220 A |
| açma birimi teknolojisi | Termik Manyetik |
| Montaj Tipi | Vidalarla Klipsle |
|---|---|
| montaj desteği | Anahtarlama donanımı montajı için kit Panel montajı Ray Sıva-altı |
| montaj konumu | Dikey |
| motor gücü kW | 110 kW -de 400...415 V AC 50/60 Hz 110 kW -de 500 V AC 50/60 Hz 132 kW -de 500 V AC 50/60 Hz 160 kW -de 500 V AC 50/60 Hz 160 kW -de 660...690 V AC 50/60 Hz 200 kW -de 660...690 V AC 50/60 Hz 90 kW -de 400...415 V AC 50/60 Hz |
| Kontrol tipi | Külbütör kolu |
| [Ue] nominal çalışma voltajı | 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ui] nominal yalıtım voltajı | 750 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ith] klasik açık hava termik akımı | 220 A 'e uygunIEC 60947-4-1 |
| [Uimp] nominal darbe dayanım voltajı | 8 kV 'e uygunIEC 60947-2 |
| power dissipation per pole | 14,5 W |
| kutup başına güç dağılımı | 14,5 W |
| Mekanik dayanıklılık | 20000 cycles |
| elektrik dayanıklılığı | 10000 cycles için AC-3 -de 440 V In 20000 cycles için AC-3 -de 440 V In/2 |
| maksimum çalışma oranı | 25 cyc/h |
| nominal görev | Sürekli 'e uygunIEC 60947-4-1 |
| bağlantı aralığı | 35 mm ayırıcılar olmadan 45 mm ayırıcılarla |
| bağlantılar - terminaller | Çubuklar Pabuçlu kablo - harici çap: 10 mm Vida Çıplak kablo konnektörleri 1,5…185 mm² |
| sıkma torku | 10 N.m üzerinde vida M6 15 N.m üzerinde çıplak kablo konnektörleri 1,5…185 mm² |
| mekanik dayanıklılık | Şoklar: 11 msn için 15 Gn 'e uygunIEC 60068-2-27 Titreşimler: 2,5 Gn, 0...25 Hz 'e uygunIEC 60068-2-6 |
| yalıtıma uygunluk | Evet 'e uygunIEC 60947-1 |
| faz arızası hassasiyeti | Evet 'e uygunIEC 60947-4-1 § 7-2-1-5-2 |
| Yükseklik | 161 mm |
| Genişlik | 105 mm |
| Derinlik | 126 mm |
| Ürün ağırlığı | 2,35 kg |
| Standartlar | EN/IEC 60947-4-1 NF C 79-130 NF C 63-120 NF C 63-650 VDE 0660 EN/IEC 60947-1 VDE 0113 EN/IEC 60947-2 |
|---|---|
| Ürün sertifikaları | UL DNV |
| koruyucu bakım | TC |
| IP koruma derecesi | IP405 'e uygunIEC 60529 (terminal kapaklarıyla) |
| kirletme derecesi | 3 |
| çalışma için ortam hava sıcaklığı | -25…70 °C |
| Depolama ortam koşulları | -55…95 °C |
| yangına dayanıklılık | 960 °C 'e uygunIEC 60695-2-1 |
| çalışma yüksekliği | 2000 m |
| Garanti | 18 months |
|---|
