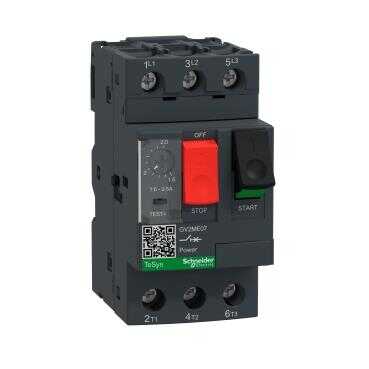

Gelince Sizi Arayalım| Ürün serisi | TeSys GV2 |
|---|---|
| seri | TeSys Deca TeSys Deca |
| Ürün grubu | GV2ME |
| ürün adı | TeSys GV2 TeSys Deca |
| Ürün ya da bileşen tipi | Motor circuit breaker |
| cihaz uygulaması | Motor protection |
| açma birimi teknolojisi | Termik Manyetik |
| Kutup tanımı | 3P |
|---|---|
| Şebeke tipi | AC |
| kullanım kategorisi | AC-3 'e uygunIEC 60947-4-1 Kategori A 'e uygunIEC 60947-2 |
| ağ frekansı | 50/60 Hz 'e uygunIEC 60947-4-1 |
| sabitleme modu | 35 mm simetrik DIN rayı: klipsli Panel: vidalı (with adaptor plate) |
| çalışma konumu | Herhangi bir konum |
| motor gücü kW | 0,75 kW -de 400/415 V AC 50/60 Hz 1,1 kW -de 500 V AC 50/60 Hz 1,5 kW -de 690 V AC 50/60 Hz |
| kesme kapasitesi | 100 kA Icu -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2 100 kA Icu -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2 100 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 100 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 3 kA Icu -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ics] nominal hizmet kısa devre kesme kapasitesi | 100 % -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2 75 % -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Kontrol tipi | Açma/kapama butonu |
| [In] nominal akım | 2,5 A |
| Termik Ayar Sahası | 1,6…2,5 A |
| manyetik açma akımı | 33,5 A |
| [Ue] nominal çalışma voltajı | 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ui] nominal yalıtım voltajı | 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ith] klasik açık hava termik akımı | 2,5 A 'e uygunIEC 60947-4-1 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947-2 |
| kutup başına güç dağılımı | 2,5 W |
| Mekanik dayanıklılık | 100000 cycles |
| elektrik dayanıklılığı | 100000 cycles için AC-3 -de 415 V -de 415 V |
| maksimum çalışma oranı | 25 cyc/h |
| nominal görev | Sürekli 'e uygunIEC 60947-4-1 |
| sıkma torku | 1,7 N.m üzerinde vida kelepçesi terminalleri |
| mekanik dayanıklılık | Şoklar: 30 Gn 'e uygunIEC 60068-2-27 Titreşimler: 5 Gn, 5...150 Hz 'e uygunIEC 60068-2-6 |
| faz arızası hassasiyeti | Evet 'e uygunIEC 60947-4-1 |
| Yükseklik | 89 mm |
| Genişlik | 45 mm |
| Derinlik | 78,5 mm |
| Ürün ağırlığı | 0,26 kg |
| renk | Koyu gri |
| yalıtıma uygunluk | Evet 'e uygunIEC 60947-1 § 7-1-6 |
| Standartlar | EN/IEC 60947-2 EN/IEC 60947-4-1 |
|---|---|
| Ürün sertifikaları | CCC UL CSA EAC ATEX BV LROS (Lloyds register of shipping) UKCA DNV-GL RINA |
| iklimsel dayanım | 'E uygunIACS E10 |
| IK koruma derecesi | IK04 |
| IP koruma derecesi | IP20 'e uygunIEC 60529 |
| Depolama ortam koşulları | -40…80 °C |
| yangına dayanıklılık | 960 °C 'e uygunIEC 60695-2-11 |
| çalışma yüksekliği | 2000 m |
| çalışma için ortam hava sıcaklığı | -20…60 °C |
| Birim paket türü 1 | PCE |
|---|---|
| Paketteki birim sayısı | 1 |
| Paket ağırlığı (Lbs) | 256,0 g |
| Paket 1 Yükseklik | 4,5 cm |
| Paket 1 genişliği | 8,5 cm |
| Paket 1 Uzunluk | 9,5 cm |
| Birim paket türü 2 | S02 |
| Paketteki birim sayısı 2 | 24 |
| Paket 2 Ağırlığı | 6,39 kg |
| Paket 2 Yükseklik | 15,0 cm |
| Paket 2 genişliği | 30,0 cm |
| Paket 2 Uzunluk | 40,0 cm |
| Birim paket türü 3 | P06 |
| Paketteki birim sayısı 3 | 384 |
| Paket 3 Ağırlığı | 110,24 kg |
| Paket 3 Yükseklik | 75,0 cm |
| Paket 3 genişliği | 80,0 cm |
| Paket 3 Uzunluk | 60,0 cm |
| Garanti | 18 months |
|---|
