| seri | Acti 9 |
|---|---|

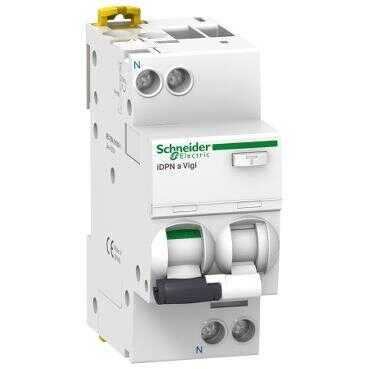

| ürün adı | Acti9 iDPN Vigi |
| Ürün ya da bileşen tipi | Residual current breaker with overcurrent protection (RCBO) |
| Ürün grubu | İDPNa Vigi |
| cihaz uygulaması | Dağıtım |
| Kutup tanımı | 1P + N |
| korumalı kutupların sayısı | 1 |
| nötr konum | Sol |
| [In] nominal akım | 10 A |
| Şebeke tipi | AC |
| açma birimi teknolojisi | Termik Manyetik |
| eğim kodu | C |
| toprak kaçağı hassasiyeti | 30 mA |
| toprak kaçağı koruması zaman gecikmesi | Anlık |
| toprak kaçağı koruma sınıfı | Type AC |
| kesme kapasitesi | 4500 A Icn -de 220...240 V AC 50 Hz 'e uygunEN/IEC 61009-2-1 |
| yalıtıma uygunluk | Evet 'e uygunEN/IEC 60947-2 |
| sistemde cihazın yeri | Çıkış |
|---|---|
| Şebeke frekansı | 50 Hz |
| [Ue] nominal çalışma voltajı | 220...240 V AC 50 Hz |
| manyetik açma sınırı | 5...10 x In |
| rezidüel akım açma teknolojisi | Gerilim bağımsız |
| [Ics] nominal hizmet kesme kapasitesi | 4500 A 100 % x Icn -de 220...240 V AC 50 Hz 'e uygunEN/IEC 61009-2-1 |
| hominal kesme ve kapama kapasitesi | Idm 4500 A -de 220...240 V AC 50 Hz 'e uygunEN/IEC 61009-2-1 |
| sınırlama sınıfı | 3 'e uygunEN/IEC 61009-2-1 |
| [Ui] nominal yalıtım voltajı | 400 V AC 50 Hz |
| [Uimp] nominal darbe dayanım voltajı | 4 kV |
| kontak konum göstergesi | Evet |
| Kontrol tipi | Geçiş |
| Cihaz üzerii sinyalizasyon | AÇIK, KAPALI, hata açma |
| Montaj Tipi | Takılabilir |
| montaj desteği | DIN rayı |
| comb busbar dağıtım bloğu uyumluluğu | Üst veya alt: EVET |
| 9 mm vida adımı | 4 |
| Yükseklik | 85 mm |
| Genişlik | 36 mm |
| Derinlik | 73 mm |
| Ürün ağırlığı | 125 g |
| renk | Beyaz |
| Mekanik dayanıklılık | 20000 cycles |
| elektrik dayanıklılığı | 20000 cycles |
| Kilitleme seçenekleri tanımı | Kilitleme cihazı |
| bağlantılar - terminaller | Tek terminal üst veya alt1…16 mm² sert Tek terminal üst veya alt1…10 mm² esnek Tek terminal üst veya alt1…10 mm² halkalı ve esnek |
| tel sıyırma uzunluğu | 15 mm için üst veya alt baglanti |
| sıkma torku | 2 N.m üst veya alt |
| toprak kaçağı koruması | Entegre |
| Standartlar | EN/IEC 61009-2-1 |
|---|---|
| ürün sertifikaları | VDE |
| IP koruma derecesi | IP20 'e uygunIEC 60529 IP40 (modüler muhafaza) 'e uygunIEC 60529 |
| kirletme derecesi | 3 |
| aşırı gerilim kategorisi | III 'e uygunIEC 60364 |
| elektromanyetik uyumluluk | 8/20 µs darbe dayanımı, 250 A 'e uygunEN/IEC 61009-2-1 |
| tropik iklim | 2 'e uygunIEC 60068-1 |
| bağıl nem | 95 % -de 55 °C |
| çalışma için ortam hava sıcaklığı | -5…60 °C |
| Depolama ortam koşulları | -40…85 °C |
| Birim paket türü 1 | PCE |
|---|---|
| Paketteki birim sayısı | 1 |
| Paket ağırlığı (Lbs) | 206,833 g |
| Paket 1 Yükseklik | 4,0 cm |
| Paket 1 genişliği | 8,5 cm |
| Paket 1 Uzunluk | 10,0 cm |
| Birim paket türü 2 | S03 |
| Paketteki birim sayısı 2 | 54 |
| Paket 2 Ağırlığı | 12,106 kg |
| Paket 2 Yükseklik | 30,0 cm |
| Paket 2 genişliği | 30,0 cm |
| Paket 2 Uzunluk | 40,0 cm |
| Birim paket türü 3 | BB1 |
| Paketteki birim sayısı 3 | 6 |
| Paket 3 Ağırlığı | 1,302 kg |
| Paket 3 Yükseklik | 9,0 cm |
| Paket 3 genişliği | 10,5 cm |
| Paket 3 Uzunluk | 25,5 cm |
| Garanti | 18 months |
|---|
