Ana
| seri |
Acti9 |
| ürün adı |

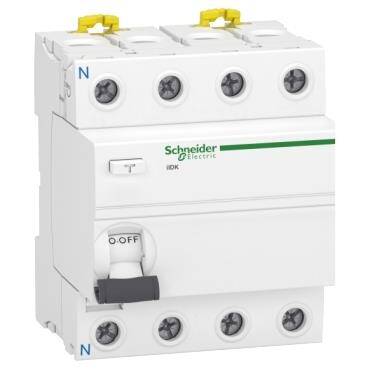

Acti9 iID K |
| Ürün ya da bileşen tipi |
Residual current circuit breaker (RCCB) |
| Ürün grubu |
İID K |
| Kutup tanımı |
4P |
| nötr konum |
Sol |
| [In] nominal akım |
25 A |
| Şebeke tipi |
AC |
| toprak kaçağı hassasiyeti |
30 mA |
| toprak kaçağı koruması zaman gecikmesi |
Anlık |
| toprak kaçağı koruma sınıfı |
Type AC |
| kalite etiketleri |
VDE |
Tamamlayıcı
| sistemde cihazın yeri |
Çıkış |
| Şebeke frekansı |
50/60 Hz |
| [Ue] nominal çalışma voltajı |
380...415 V AC 50/60 Hz |
| rezidüel akım açma teknolojisi |
Gerilim bağımsız |
| hominal kesme ve kapama kapasitesi |
Idm 500 A
Im 500 A |
| nominal koşullu kısa devre akımı |
GL63: Inc 4,5 kA
K60: Inc 6 kA
C60: Inc 6 kA |
| [Ui] nominal yalıtım voltajı |
440 V AC 50/60 Hz |
| [Uimp] nominal darbe dayanım voltajı |
4 kV |
| kesinti akımı |
250 A |
| kontak konum göstergesi |
Yok |
| Kontrol tipi |
Geçiş |
| Montaj Tipi |
Takılabilir |
| montaj desteği |
DIN rayı |
| 9 mm vida adımı |
8 |
| Yükseklik |
85 mm |
| Genişlik |
72 mm |
| Derinlik |
69 mm |
| Ürün ağırlığı |
0,37 kg |
| renk |
Beyaz |
| Mekanik dayanıklılık |
5000 cycles |
| elektrik dayanıklılığı |
AC-1: 2000 cycles |
| Kilitleme seçenekleri tanımı |
Kilitleme cihazı |
| bağlantılar - terminaller |
Tünel tipi terminaller üst veya alt1…35 mm² sert
Tünel tipi terminaller üst veya alt1…25 mm² esnek
Tünel tipi terminaller üst veya alt1…25 mm² halkalı ve esnek |
| tel sıyırma uzunluğu |
16 mm için üst veya alt baglanti |
| sıkma torku |
3,5 N.m üst veya alt |
Ortam
| Standartlar |
EN/IEC 61008-1 |
| IP koruma derecesi |
IP20 conforming to IEC 60529
IP40 (modüler muhafaza) conforming to IEC 60529 |
| kirletme derecesi |
2 |
| elektromanyetik uyumluluk |
8/20 µs darbe dayanımı, 200 A 'e uygunEN/IEC 61008-1 |
| çalışma için ortam hava sıcaklığı |
-5…60 °C |
| Depolama ortam koşulları |
-40…85 °C |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
7,5 cm |
| Package 1 Width |
8,5 cm |
| Package 1 Length |
10 cm |
| Package 1 Weight |
357 g |
| Unit Type of Package 2 |
S03 |
| Number of Units in Package 2 |
27 |
| Package 2 Height |
30 cm |
| Package 2 Width |
30 cm |
| Package 2 Length |
40 cm |
| Package 2 Weight |
10,257 kg |
| Unit Type of Package 3 |
P12 |
| Number of Units in Package 3 |
216 |
| Package 3 Height |
50 cm |
| Package 3 Width |
80 cm |
| Package 3 Length |
120 cm |
| Package 3 Weight |
93,008 kg |
Sözleşme garantisi
| Garanti |
18 months |
