Gelince Sizi Arayalım| seri | TeSys TeSys Deca |
|---|---|

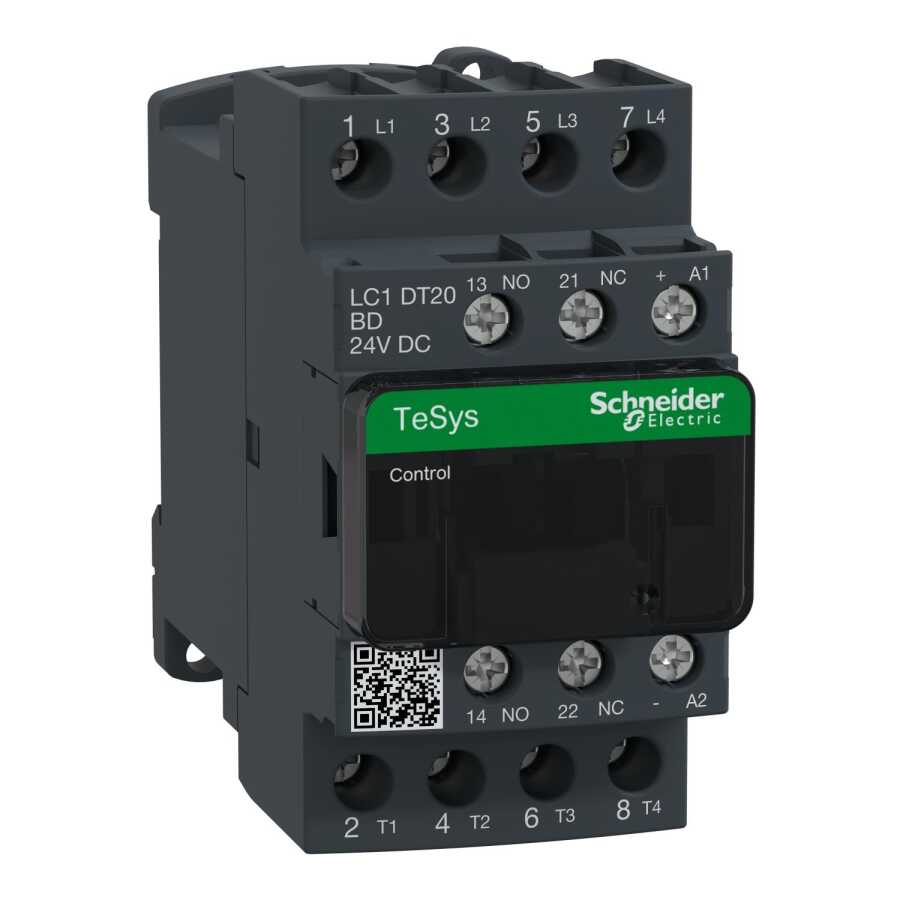

| ürün adı | TeSys D TeSys Deca |
| Ürün ya da bileşen tipi | Kontaktör |
| Ürün grubu | LC1D |
| kontaktör uygulaması | Direnç yükü |
| kullanım kategorisi | AC-1 |
| Kutup tanımı | 4P |
| power pole contact composition | 4 NA |
| [Ue] nominal çalışma voltajı | Güç devresi: <= 690 V AC 25...400 Hz Güç devresi: <= 300 V DC |
| [Ie] nominal çalışma akımı | 20 A 60 °C) -de <= 440 V AC AC-1 için güç devresi |
| kontrol devresi tipi | DC standart |
| kontrol devresi gerilimi | 24 V DC |
| yardımcı kontak düzenleme | 1 NA + 1 NK |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947 |
| aşırı gerilim kategorisi | III |
| [Ith] klasik açık hava termik akımı | 10 A -de <60 °C için sinyalleme devresi 20 A -de <60 °C için güç devresi |
| Irms nominal kapama kapasitesi | 140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1 250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1 250 A -de 440 V için güç devresi 'e uygunIEC 60947 |
| nominal kesme kapasitesi | 250 A -de 440 V için güç devresi 'e uygunIEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı | 30 A -de <40 °C - 10 min için güç devresi 61 A -de <40 °C - 1 min için güç devresi 105 A -de <40 °C - 10 s için güç devresi 210 A -de <40 °C - 1 sn için güç devresi 100 A - 1 sn için sinyalleme devresi 120 A - 500 ms için sinyalleme devresi 140 A - 100 ms için sinyalleme devresi |
| ilgili sigorta değeri | 10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1 25 A gG -de <= 690 V koordinasyon tip 1 için güç devresi 20 A gG -de <= 690 V koordinasyon tip 2 için güç devresi |
| ortalama empedans | 2,5 mOhm - Ith 20 A 50 Hz için güç devresi |
| [Ui] nominal yalıtım voltajı | Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali Güç devresi: 690 V 'e uygunIEC 60947-4-1 |
| kutup başına güç dağılımı | 1,56 W AC-1 |
| Front cover | Ile |
| montaj desteği | Plaka Ray |
| standartlar | CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 IEC 60335-1 |
| Ürün sertifikaları | GOST LROS (Lloyds register of shipping) UL CSA RINA BV CCC DNV GL |
| bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz |
| sıkma torku | Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 |
| çalışma süresi | 16...24 msn açma 53.55...72.45 msn kapama |
| güvenlik güvenilirlik düzeyi | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| Mekanik dayanıklılık | 30 Mcycles |
| maximum operating rate | 3600 cyc/h -de <60 °C |
| bobin teknolojisi | Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör |
|---|---|
| kontrol devresi gerilim limitleri | 0,1...0,25 Uc -40…70 °C düşme DC 0,7...1,25 Uc -40…60 °C çalışma DC 1...1.25 Uc 60…70 °C çalışma DC |
| zaman sabiti | 28 ms |
| W cinsinden kalkış gücü | 5,4 W 20 °C) |
| W cinsinden tutma güç tüketimi | 5,4 W -de 20 °C |
| yardımcı kontak tipi | Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1 tip ayna kontak 1 NK 'e uygunIEC 60947-4-1 |
| sinyalleme devre frekansı | 25...400 Hz |
| minimum anahtarlama akımı | 5 mA için sinyalleme devresi |
| minimum anahtarlama gerilimi | 17 V için sinyalleme devresi |
| çakışmama süresi | 1,5 ms enerji kesmede NK ve NA kontağı arasında 1,5 ms enerjilemede NK ve NA kontağı arasında |
| yalıtım direnci | > 10 MOhm için sinyalleme devresi |
| IP koruma derecesi | IP20 ön yüz 'e uygunIEC 60529 |
|---|---|
| iklimsel dayanım | 'E uygunIACS E10 'e uygunIEC 60947-1 Annex Q category D |
| koruyucu bakım | TH 'e uygunIEC 60068-2-30 |
| kirletme derecesi | 3 |
| çalışma için ortam hava sıcaklığı | -40…60 °C 60…70 °C değer kaybı ile |
| Depolama ortam koşulları | -60…80 °C |
| çalışma yüksekliği | 0...3000 m |
| yangına dayanıklılık | 850 °C 'e uygunIEC 60695-2-1 |
| mekanik dayanıklılık | Titreşimler kontaktör açık: 2 Gn, 5...300 Hz Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz Şoklar kontaktör kapalı: 11 msn için 15 Gn Şoklar kontaktör açık: 11 msn için 10 Gn |
| Yükseklik | 85 mm |
| Genişlik | 45 mm |
| Derinlik | 99 mm |
| Ürün ağırlığı | 0,365 kg |
| Birim paket türü 1 | PCE |
|---|---|
| Paketteki birim sayısı | 1 |
| Paket ağırlığı (Lbs) | 558,0 g |
| Paket 1 Yükseklik | 5,5 cm |
| Paket 1 genişliği | 9,5 cm |
| Paket 1 Uzunluk | 12,0 cm |
| Garanti | 18 months |
|---|
