| range of product | Acti9 |
|---|---|

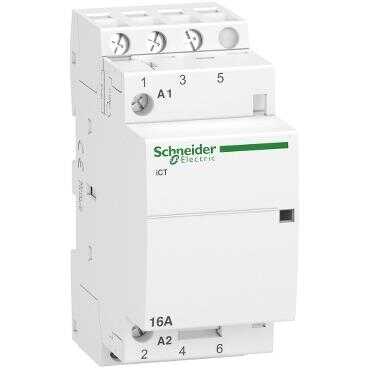

| ürün adı | Acti9 iCT |
| Ürün ya da bileşen tipi | Kontaktör |
| Ürün grubu | İCT |
| cihaz uygulaması | Motor-heating-lighting |
| Poles | 3P |
| [Ie] nominal çalışma akımı | 16 A AC-7A 6 A AC-7B |
| kutup kontak düzenleme | 3 NA |
| Şebeke tipi | AC |
| Kontrol tipi | Uzaktan kumanda |
| kontrol devresi gerilimi | 220...240 V AC 50 Hz |
| Şebeke frekansı | 50 Hz |
|---|---|
| [Ue] nominal çalışma voltajı | 400 V AC 50 Hz |
| maksimum güç | 1,6 W -de 400 V AC |
| [Ui] nominal yalıtım voltajı | 500 V AC 50/60 Hz |
| [Uimp] nominal darbe dayanım voltajı | 4 kV |
| kontrol sinyali tipi | Sürekli |
| anahtarlama frekansı | 100 anahtarlama işlemi/gün |
| Cihaz üzerii sinyalizasyon | Işlem göstergesi |
| VA cinsinden tutma güç tüketimi | 4,6 VA |
| VA cinsinden kalkış gücü | 34 VA |
| Montaj Tipi | Takılabilir |
| montaj desteği | 35 mm simetrik DIN rayı |
| 9 mm vida adımı | 4 |
| Yükseklik | 81 mm |
| Genişlik | 36 mm |
| Derinlik | 60 mm |
| renk | Beyaz |
| Mekanik dayanıklılık | 1000000 cycles |
| elektrik dayanıklılığı | 100000 cycles IEC/EN 61095 16 A 50 Hz AC-7A 30000 cycles IEC/EN 61095 6 A 50 Hz AC-7B 30000 cycles IEC/EN 61095 50 Hz AC-7C 100000 cycles EN/IEC 60947-4-1 50 Hz AC-1 30000 cycles EN/IEC 60947-4-1 50 Hz AC-3 30000 cycles EN/IEC 60947-4-1 50 Hz AC-5a 30000 cycles EN/IEC 60947-4-1 50 Hz AC-5b |
| bağlantılar - terminaller | Kontrol devresi: tünel tipi terminaller2 kablo(lar) 1,5 mm² sert Güç devresi: tünel tipi terminaller1 kablo(lar) 1…4 mm² esnek Güç devresi: tünel tipi terminaller1 kablo(lar) 1,5…6 mm² sert Kontrol devresi: tünel tipi terminaller1 kablo(lar) 1,5…2,5 mm² sert Kontrol devresi: tünel tipi terminaller2 kablo(lar) 1,5…2,5 mm² esnek |
| sıkma torku | Kontrol devresi: 0,8 N.m Güç devresi: 0,8 N.m |
| ürün uyumluluğu | IACTs |
| uyumluluk kodu | ICT |
| pazar segmenti | Konut Küçük ölçekli işletmeler |
| Standartlar | IEC/EN 61095 |
|---|---|
| gürültü seviyesi | 30 dB |
| ısı dağılımı | 1,6 W |
| IP koruma derecesi | IP20 |
| kirletme derecesi | 2 |
| tropik iklim | 2 'e uygunEN 60947-4-1 2 'e uygunEN 61095 2 'e uygunIEC 1095 |
| bağıl nem | 95 % -de 55 °C |
| çalışma yüksekliği | 2000 m |
| Nominal çalışma ortam sıcaklığı | -5…60 °C |
| Depolama ortam koşulları | -40…70 °C |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 4 cm |
| Package 1 Width | 11 cm |
| Package 1 Length | 12 cm |
| Package 1 Weight | 226 g |
| Unit Type of Package 2 | BB1 |
| Number of Units in Package 2 | 6 |
| Package 2 Height | 11,5 cm |
| Package 2 Width | 12,5 cm |
| Package 2 Length | 25 cm |
| Package 2 Weight | 1,465 kg |
| Unit Type of Package 3 | S03 |
| Number of Units in Package 3 | 36 |
| Package 3 Height | 30 cm |
| Package 3 Width | 30 cm |
| Package 3 Length | 40 cm |
| Package 3 Weight | 9,187 kg |
| Garanti | 18 months |
|---|
