Ana
| Ürün serisi |
C120 |
| seri |
Acti 9 |
| ürün adı |

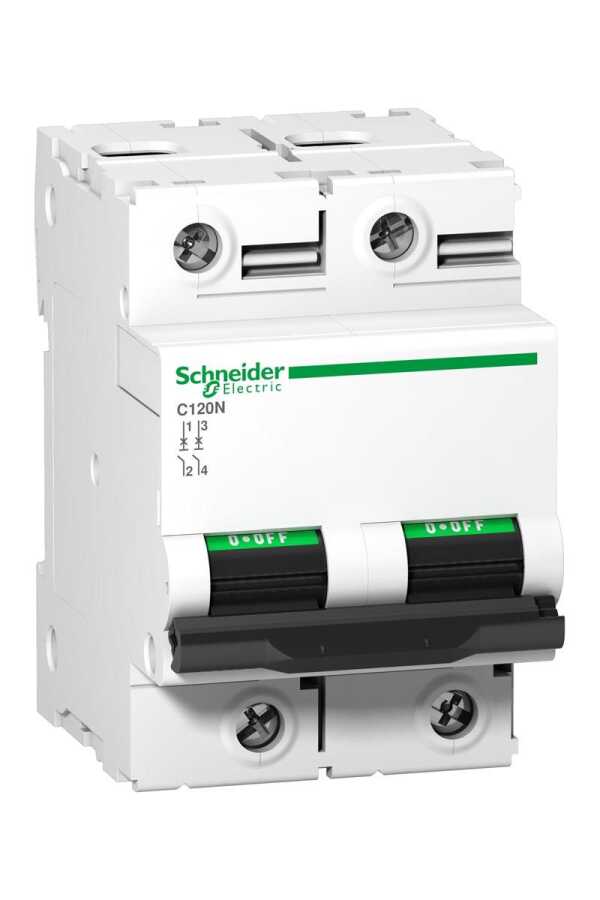

C120 |
| Ürün ya da bileşen tipi |
Minyatür devre kesici |
| Ürün grubu |
C120N |
| cihaz uygulaması |
Dağıtım |
| Kutup tanımı |
2P |
| korumalı kutupların sayısı |
2 |
| nötr konum |
Sol |
| [In] nominal akım |
100 A -de 30 °C |
| Şebeke tipi |
AC |
| açma birimi teknolojisi |
Termik Manyetik |
| eğim kodu |
C |
| kesme kapasitesi |
10000 A Icn -de 230...400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
6 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de <= 250 V DC 'e uygunEN/IEC 60947-2
20 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 |
| yalıtıma uygunluk |
Evet 'e uygunIEC 60947-2 |
Tamamlayıcı
| Şebeke frekansı |
50/60 Hz |
| [Ue] nominal çalışma voltajı |
380...415 V AC 50/60 Hz
220...240 V AC 50/60 Hz
440 V AC 50/60 Hz
<= 250 V DC
230...400 V AC 50/60 Hz |
| manyetik açma limiti |
5...10 x In |
| [Ics] nominal hizmet kesme kapasitesi |
7500 A 75 % 'e uygunEN/IEC 60898-1 - 230...400 V AC 50/60 Hz
4,5 kA 75 % 'e uygunEN/IEC 60947-2 - 440 V AC 50/60 Hz
7,5 kA 75 % 'e uygunEN/IEC 60947-2 - 380...415 V AC 50/60 Hz
15 kA 75 % 'e uygunEN/IEC 60947-2 - 220...240 V AC 50/60 Hz
10 kA 100 % 'e uygunEN/IEC 60947-2 - <= 250 V DC |
| sınırlama sınıfı |
3 'e uygunEN/IEC 60947-2 |
| [Ui] nominal yalıtım voltajı |
500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 |
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunEN/IEC 60947-2 |
| kontak konum göstergesi |
Evet |
| Kontrol tipi |
Geçiş |
| Cihaz üzerii sinyalizasyon |
AÇIK/KAPALI göstergesi |
| Montaj Tipi |
Takılabilir |
| montaj desteği |
35 mm simetrik DIN rayı |
| comb busbar dağıtım bloğu uyumluluğu |
EVET |
| 9 mm vida adımı |
6 |
| Yükseklik |
81 mm |
| Genişlik |
54 mm |
| derinlik |
73 mm |
| Ürün ağırlığı |
0,41 kg |
| renk |
Beyaz |
| Mekanik dayanıklılık |
20000 cycles |
| elektrik dayanıklılığı |
5000 cycles 'e uygunIEC 60947-2 |
| bağlantılar - terminaller |
Tünel tipi terminaller1…50 mm² sert
Tünel tipi terminaller1,5…35 mm² esnek |
| tel sıyırma uzunluğu |
15 mm |
| sıkma torku |
3,5 N.m |
| toprak kaçağı koruması |
Ayrı blok |
Ortam
| Standartlar |
EN/IEC 60898-1
EN/IEC 60947-2 |
| Ürün sertifikaları |
EAC |
| IP koruma derecesi |
IP20 'e uygunIEC 60529 |
| kirletme derecesi |
3 'e uygunIEC 60947-2 |
| aşırı gerilim kategorisi |
IV |
| tropik iklim |
2 'e uygunIEC 60068-1 |
| bağıl nem |
95 % -de 55 °C |
| çalışma yüksekliği |
2000 m |
| Nominal çalışma ortam sıcaklığı |
-25…70 °C |
| Depolama ortam koşulları |
-40…85 °C |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
5,4 cm |
| Package 1 Width |
7,5 cm |
| Package 1 Length |
8,5 cm |
| Package 1 Weight |
385 g |
| Unit Type of Package 2 |
BB1 |
| Number of Units in Package 2 |
6 |
| Package 2 Height |
8,5 cm |
| Package 2 Width |
9,5 cm |
| Package 2 Length |
33 cm |
| Package 2 Weight |
2,377 kg |
| Unit Type of Package 3 |
S03 |
| Number of Units in Package 3 |
36 |
| Package 3 Height |
30 cm |
| Package 3 Width |
30 cm |
| Package 3 Length |
40 cm |
| Package 3 Weight |
14,749 kg |
Sözleşme garantisi
| Garanti |
18 months |
