Ana
| Ürün serisi |
Harmony XB4 |
| Ürün ya da bileşen tipi |
Işıksız Buton için başlık |
| Ürün grubu |
ZB4 |
| şev malzemesi |
Krom kaplı metal |
| montaj çapı |
22 mm |
| bölünemez miktar başına satış |
1 |
| başlık tipi |
Standard |
| sinyalleme birimi başlığı biçimi |
Yuvarlak |
| operatörün tipi |
Yaylı kurma |
| operatör profili |

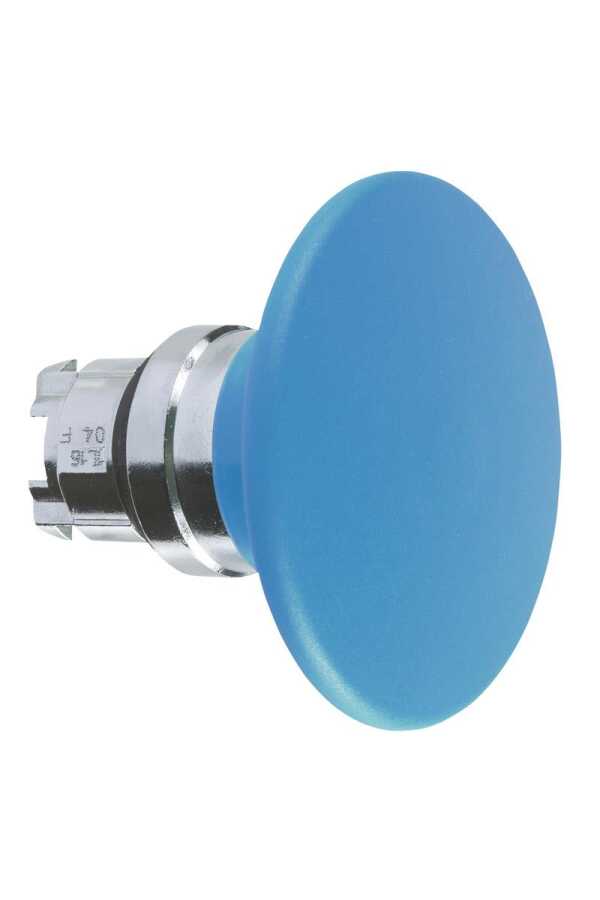

Mavi mantar Ø 60 mm, işaretsiz |
Tamamlayıcı
| CAD genel genişliği |
60 mm |
| CAD genel yüksekliği |
60 mm |
| CAD genel derinliği |
52 mm |
| Mekanik dayanıklılık |
5000000 cycles |
| elektrik yapısı kodu |
C1 için <9 kontaklar kullanilarak Tek bloklarön montaj
C2 için <9 kontaklar kullanilarak tek ve çift bloklarön montaj
C11 için <3 kontaklar kullanilarak Tek bloklarön montaj
C15 için <1 kontaklar kullanilarak Tek bloklarön montaj |
| cihaz sunumu |
Temel elaman |
Ortam
| koruyucu bakım |
TH |
| Depolama ortam koşulları |
-40…70 °C |
| Nominal çalışma ortam sıcaklığı |
-40…70 °C |
| aşırı gerilim kategorisi |
Sınıf I 'e uygunIEC 60536 |
| IP koruma derecesi |
IP66 'e uygunIEC 60529
IP67
IP69
IP69K |
| NEMA koruma derecesi |
NEMA 13
NEMA 4X |
| IK koruma derecesi |
IK03 'e uygunIEC 50102 |
| Standartlar |
EN/IEC 60947-5-1
EN/IEC 60947-5-4
CSA C22.2 No 14
EN/IEC 60947-1
EN/IEC 60947-5-5
JIS C8201-5-1
UL 508
JIS C8201-1 |
| Ürün sertifikaları |
UL listeli
BV
DNV
CSA
GL
LROS (Lloyds register of shipping) |
| titreşim direnci |
5 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6 |
| darbe dayanımı |
30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
7,0 cm |
| Package 1 Width |
7,0 cm |
| Package 1 Length |
8,8 cm |
| Package 1 Weight |
89,0 g |
| Unit Type of Package 2 |
S02 |
| Number of Units in Package 2 |
20 |
| Package 2 Height |
15,0 cm |
| Package 2 Width |
30,0 cm |
| Package 2 Length |
40,0 cm |
| Package 2 Weight |
2,162 kg |
Sözleşme garantisi
| Garanti |
18 months |
