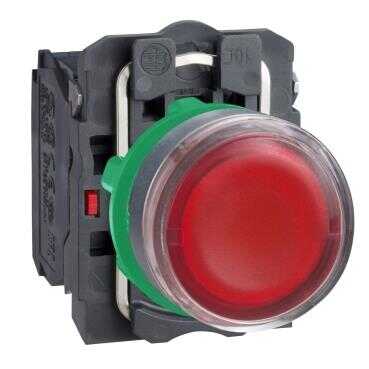

Schneider Xb5aw34b5 Kırmızı Eksiksiz Işıklı Yaylı Buton 22 1na+1

Ürün Kodu : XB5AW34B5
211,69 TL
detay-teklif.svg (4 KB) Teklif İste
Bilgi/Teklif İste
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Tavsiye Et
  • Resimler
  • Beni Ara
  • Ana
    Ürün serisi Harmony XB5
    Ürün ya da bileşen tipi Işıklı buton
    Ürün grubu XB5
    şev malzemesi Koyu gri plastik
    sabitleme bileziği malzemesi Plastik
    başlık tipi Standard
    montaj çapı 22 mm
    bölünemez miktar başına satış 1
    sinyalleme birimi başlığı biçimi Yuvarlak
    operatörün tipi Yaylı kurma
    operatör profili Kırmızı sıva altı, işaretsiz
    operatör ek bilgisi Daz lens ile
    kontak tipi ve düzenleme 1 NA + 1 NK
    kontak işlemi Yavaş kesen
    bağlantılar - terminaller Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1
    Vida kelepçesi terminalleri, 1 x 0,22...2 x 2,5 mm² kablo uçsuz 'e uygunEN/IEC 60947-1
    ışık kaynağı Korumalı LED
    ampul tabanı Entegre LED
    [Us] nominal besleme gerilimi 24 V AC/DC 50/60 Hz
    başlık/operatör veya lens rengi Kırmızı
    Tamamlayıcı
    Yükseklik 42 mm
    Genişlik 30 mm
    Derinlik 57 mm
    terminallerin açıklaması ISO n°1 (21-22)NC
    (13-14)NO
    Ürün ağırlığı 0,056 kg
    yüksek basınçlı rondelaya direnç 7000000 Pa -de 55 °C, mesafe: 0,1 m
    kontak kullanımı Standart kontaklar
    pozitif açıklık Ile 'e uygunEN/IEC 60947-5-1 ek K
    çalışma hareketi 1,5 mm (NK değişimi elektrik durumu)
    2,6 mm (Elektrik durumu değişimi YOK)
    4,3 mm (toplam hareket)
    çalışma gücü 3,5 N NK değişimi elektrik durumu
    3,8 N
    Mekanik dayanıklılık 10000000 cycles
    sıkma torku 0,8…1,2 N.m 'e uygunEN 60947-1
    vida başının şekli Çapraz ile uyumludur Philips no 1 tornavida
    Çapraz ile uyumludur pozidriv No 1 tornavida
    Slotlu ile uyumludur düz Ø 4 mm tornavida
    Slotlu ile uyumludur düz Ø 5,5 mm tornavida
    kontak malzemesi Gümüş alaşım (Ag/Ni)
    kisa devre korumasi 10 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1
    [Ith] klasik açık hava termik akımı 10 A 'e uygunEN/IEC 60947-5-1
    [Ui] nominal yalıtım voltajı 600 V (kirlilik derecesi 3) 'e uygunEN/IEC 60947-1
    [Uimp] nominal darbe dayanım voltajı 6 kV 'e uygunEN/IEC 60947-1
    [Ie] nominal çalışma akımı 3 A -de 240 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
    6 A -de 120 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
    0,1 A -de 600 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
    0,27 A -de 250 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
    0,55 A -de 125 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
    1,2 A -de 600 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
    elektrik dayanıklılığı 1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
    1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
    1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
    1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
    1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
    elektrik güvenilirliği IEC 60947-5-4 Λ < 10exp(-6) -de 5 V, 1 mA temiz ortamda 'e uygunEN/IEC 60947-5-4
    Λ < 10exp(-8) -de 17 V, 5 mA temiz ortamda 'e uygunEN/IEC 60947-5-4
    sinyalleme tipi Sabit
    besleme gerilimi limitleri 19,2…30 V DC
    21,6…26,4 V AC
    akım tüketimi 18 mA
    hizmet ömrü 100000 h nominal gerilimde ve 25 °C
    kesinti dayanımı 1 kV 'e uygunIEC 61000-4-5
    cihaz sunumu Açılı
    Ortam
    koruyucu bakım TH
    Depolama ortam koşulları -40…70 °C
    Nominal çalışma ortam sıcaklığı -40…70 °C
    aşırı gerilim kategorisi Class II 'e uygunIEC 60536
    IP koruma derecesi IP66 'e uygunIEC 60529
    IP69
    IP69K
    IP67
    NEMA koruma derecesi NEMA 13
    NEMA 4X
    IK koruma derecesi IK05 'e uygunIEC 50102
    Standartlar UL 508
    EN/IEC 60947-5-1
    EN/IEC 60947-5-4
    EN/IEC 60947-1
    CSA C22.2 No 14
    JIS C8201-5-1
    JIS C8201-1
    Ürün sertifikaları LROS (Lloyds register of shipping)
    UL listeli
    CSA
    BV
    GL
    DNV
    titreşim direnci 5 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6
    darbe dayanımı 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
    50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
    hızlı geçici akımlara direnç 2 kV 'e uygunIEC 61000-4-4
    elektromanyetik alanlara direnç 10 V/m 'e uygunIEC 61000-4-3
    elektrostatik deşarja direnç 6 kV kontakta (metal parçalarda) 'e uygunIEC 61000-4-2
    8 kV serbest havada (yalıtım parçalarında) 'e uygunIEC 61000-4-2
    elektromanyetik emisyon Sınıf B 'e uygunIEC 55011
    Ürün Özellikleri
    Gövde Çapı(mm)
    :
    22 mm
    Başlık Operatör veya Lens Rengi
    :
    Kırmızı
    Kasa Tipi
    :
    Plastik
    Kontak Tipi
    :
    1 NA + 1 NK
    Buton Tipi
    :
    Işıklı
  • T-Soft E-Ticaret Sistemleriyle Hazırlanmıştır.
    Paketleme üniteleri
    Birim paket türü 1 PCE
    Paketteki birim sayısı 1
    Paket ağırlığı (Lbs) 55,3 g
    Paket 1 Yükseklik 3,2 cm
    Paket 1 genişliği 5,2 cm
    Paket 1 Uzunluk 8,7 cm
    Birim paket türü 2 S03
    Paketteki birim sayısı 2 100
    Paket 2 Ağırlığı 5,953 kg
    Paket 2 Yükseklik 30,0 cm
    Paket 2 genişliği 30,0 cm
    Paket 2 Uzunluk 40,0 cm
    Birim paket türü 3 P06
    Paketteki birim sayısı 3 800
    Paket 3 Ağırlığı 55,626 kg
