Schneider

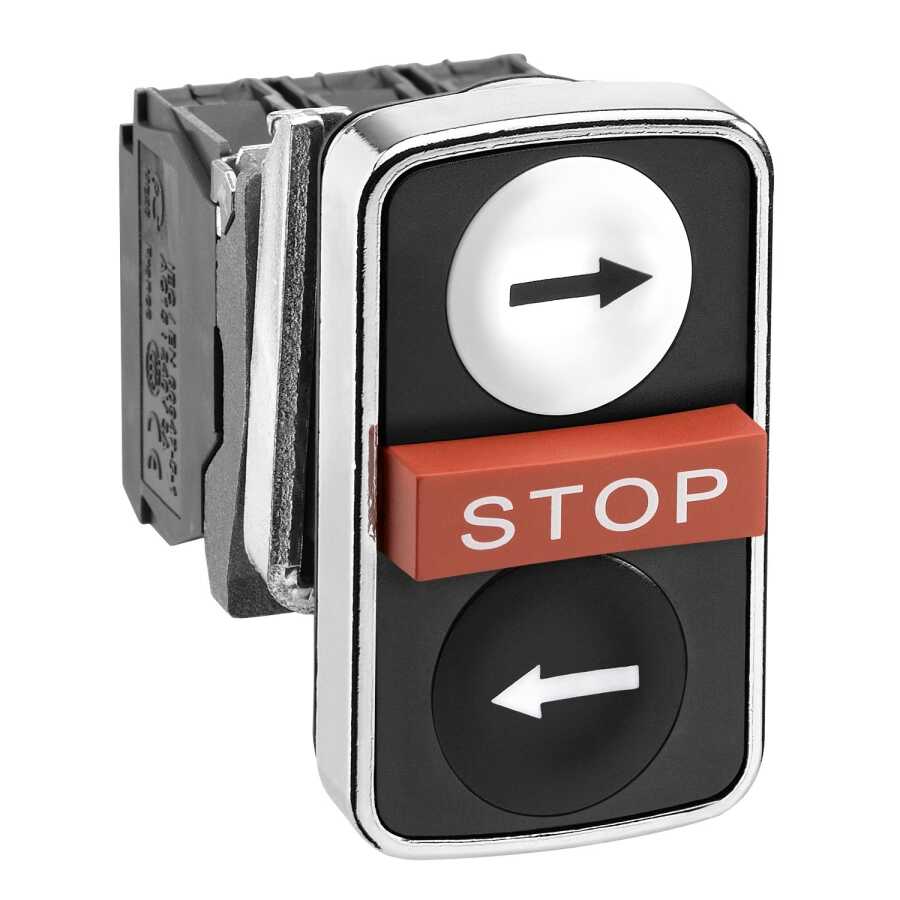

SCHNEİDER beyaz sıva altı/kırmızı çıkık/siyah sıva altı üç başlkl basm düğ Ø22 1NA+1NK+1NA

Ürün Kodu : XB4BA711237
555,78 TL
detay-teklif.svg (4 KB) Teklif İste
Bilgi/Teklif İste
Planlanan Teslimat
:
04.10.2022
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Tavsiye Et
  • Resimler
  • Beni Ara
  • Ürün serisi Harmony XB4
    Ürün ya da bileşen tipi Üç başlı yaylı buton
    Ürün grubu XB4
    şev malzemesi Krom kaplı metal
    sabitleme bileziği malzemesi Zamak
    başlık tipi Standard
    montaj çapı 22 mm
    sinyalleme birimi başlığı biçimi Dikdörtgen
    operatörün tipi Yaylı kurma
    operatör profili 2 sıva altı - 1 merkezi çıkık STOP basmalı düğmesi
    operatörlerin açıklaması Beyaz ''sağ ok'' - siyah ''sol ok'' - kırmızı ''STOP''
    kontak tipi ve düzenleme 1 NA + 1 NK
    kontak işlemi Yavaş kesen
    bağlantılar - terminaller Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1
    Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunEN/IEC 60947-1
    Yaylı terminaller, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1
    Yaylı terminaller, >= 1 x 0,22 mm² kablo uçsuz 'e uygunEN/IEC 60947-1
    Tamamlayıcı
    Ürün ağırlığı 0,128 kg
    yüksek basınçlı rondelaya direnç 7000000 Pa -de 55 °C, mesafe: 0,1 m
    işaretin rengi Yeşil, kırmızı veya siyah başlıklarda beyaz işaret
    Beyaz başlıklarda siyah işaret
    operatör profili Kırmızı çıkık, DUR (beyaz)
    Beyaz sıva altı, sağ ok (siyah)
    Siyah sıva altı, sol ok (beyaz)
    kontak kullanımı Standart kontaklar
    pozitif açıklık Ile 'e uygunEN/IEC 60947-5-1 ek K
    çalışma hareketi 1,5 mm (NK değişimi elektrik durumu)
    2,6 mm (Elektrik durumu değişimi YOK)
    4,3 mm (toplam hareket)
    çalışma gücü 3,5 N NK değişimi elektrik durumu
    3,8 N Elektrik durumu değişimi YOK
    Mekanik dayanıklılık 1000000 cycles
    sıkma torku 0,8…1,2 N.m 'e uygunEN 60947-1
    vida başının şekli Çapraz ile uyumludur JIS No 1 tornavida
    Çapraz ile uyumludur Philips no 1 tornavida
    Çapraz ile uyumludur pozidriv No 1 tornavida
    Slotlu ile uyumludur düz Ø 4 mm tornavida
    Slotlu ile uyumludur düz Ø 5,5 mm tornavida
    kontak malzemesi Gümüş alaşım (Ag/Ni)
    kisa devre korumasi 10 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1
    [Ith] klasik açık hava termik akımı 10 A 'e uygunEN/IEC 60947-5-1
    [Ui] nominal yalıtım voltajı 600 V (kirlilik derecesi 3) 'e uygunEN 60947-1
    [Uimp] nominal darbe dayanım voltajı 6 kV 'e uygunEN 60947-1
    [Ie] nominal çalışma akımı 3 A -de 240 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
    6 A -de 120 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
    0,1 A -de 600 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
    0,27 A -de 250 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
    0,55 A -de 125 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
    1,2 A -de 600 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
    elektrik dayanıklılığı 1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
    1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
    1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
    1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
    1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
    elektrik güvenilirliği IEC 60947-5-4 Λ < 10exp(-6) -de 5 V ve 1 mA temiz ortamda 'e uygunEN/IEC 60947-5-4
    Λ < 10exp(-8) -de 17 V ve 5 mA temiz ortamda 'e uygunEN/IEC 60947-5-4
    cihaz sunumu Açılı
    Ortam
    koruyucu bakım TH
    Depolama ortam koşulları -40…70 °C
    Nominal çalışma ortam sıcaklığı -25…70 °C
    elektrik çarpmasına karşı koruma sınıfı Sınıf I 'e uygunIEC 61140
    IP koruma derecesi IP69K 'e uygunIEC 60529
    IP69 'e uygunIEC 60529
    NEMA koruma derecesi NEMA 13
    NEMA 4X
    IK koruma derecesi IK06 'e uygunIEC 50102
    Standartlar EN/IEC 60947-1
    EN/IEC 60947-5-5
    EN/IEC 60947-5-4
    EN/IEC 60947-5-1
    UL 508
    CSA C22.2 No 14
    JIS C8201-5-1
    JIS C8201-1
    Ürün sertifikaları UL listeli
    CSA
    BV
    DNV
    LROS (Lloyds register of shipping)
    GL
    titreşim direnci 5 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6
    darbe dayanımı 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
    50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
    Paketleme üniteleri
    Birim paket türü 1 PCE
    Paketteki birim sayısı 1
    Paket ağırlığı (Lbs) 125,0 g
    Paket 1 Yükseklik 3,3 cm
    Paket 1 genişliği 5,3 cm
    Paket 1 Uzunluk 8,6 cm
    Sözleşme garantisi
    Garanti 18 months
    Ürün Özellikleri
    Başlık Operatör veya Lens Rengi
    :
    Beyaz,Kırmızı,Siyah
    Gövde Çapı(mm)
    :
    22 mm
    Kontak Tipi
    :
    2 NA + 1 NK
    US Nominal Besleme Voltajı
    :
    220...240 V
    Buton Tipi
    :
    Acil Stop
