Yeşil, kırmızı veya siyah başlıklarda beyaz işaret Beyaz başlıklarda siyah işaret
ışık kaynağı
Korumalı LED
ışık kaynağı rengi
Beyaz
cihaz sunumu
Açılı
Tamamlayıcı
sabitleme bileziği malzemesi
Zamak
Ürün ağırlığı
0,13 kg
yüksek basınçlı rondelaya direnç
7000000 Pa -de 55 °C, mesafe: 0,1 m
sinyalleme birimi başlığı biçimi
Dikdörtgen
operatörün tipi
Yaylı kurma

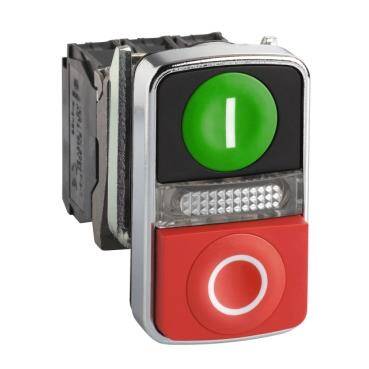

operatör profili
1 sıva altı - 1 çıkık Buton - 1 merkezi pilot ışığı
operatörlerin açıklaması
Yeşil ''G'' - kırmızı ''Ç''
operatör profili
Yeşil sıva altı, I (beyaz) Kırmızı çıkık, O (beyaz)
kontak tipi ve düzenleme
1 NA + 1 NK
kontak işlemi
Yavaş kesen
kontak kullanımı
Standart kontaklar
pozitif açıklık
Ile 'e uygunEN/IEC 60947-5-1 ek K
çalışma hareketi
1,5 mm (NK değişimi elektrik durumu) 2,6 mm (Elektrik durumu değişimi YOK) 4,3 mm (toplam hareket)
çalışma gücü
3,5 N NK değişimi elektrik durumu 3,8 N Elektrik durumu değişimi YOK
Mekanik dayanıklılık
1000000 cycles
bağlantılar - terminaller
Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1 Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunEN/IEC 60947-1
sıkma torku
0,8…1,2 N.m 'e uygunEN 60947-1
vida başının şekli
Çapraz ile uyumludur JIS No 1 tornavida Çapraz ile uyumludur Philips no 1 tornavida Çapraz ile uyumludur pozidriv No 1 tornavida Slotlu ile uyumludur düz Ø 4 mm tornavida Slotlu ile uyumludur düz Ø 5,5 mm tornavida
kontak malzemesi
Gümüş alaşım (Ag/Ni)
kisa devre korumasi
10 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1
[Ith] klasik açık hava termik akımı
10 A 'e uygunEN/IEC 60947-5-1
[Ui] nominal yalıtım voltajı
600 V (kirlilik derecesi 3) 'e uygunEN 60947-1
[Uimp] nominal darbe dayanım voltajı
6 kV 'e uygunEN 60947-1
[Ie] nominal çalışma akımı
3 A -de 240 V, AC-15, A600 'e uygunEN/IEC 60947-5-1 6 A -de 120 V, AC-15, A600 'e uygunEN/IEC 60947-5-1 0,1 A -de 600 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1 0,27 A -de 250 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1 0,55 A -de 125 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1 1,2 A -de 600 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
elektrik dayanıklılığı
1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
elektrik güvenilirliği IEC 60947-5-4
Λ < 10exp(-6) -de 5 V ve 1 mA temiz ortamda 'e uygunEN/IEC 60947-5-4 Λ < 10exp(-8) -de 17 V ve 5 mA temiz ortamda 'e uygunEN/IEC 60947-5-4
sinyalleme tipi
Sabit
ampul tabanı
Entegre LED
[Us] nominal besleme gerilimi
24 V AC/DC -de 50/60 Hz
besleme gerilimi limitleri
19,2…30 V DC 21,6…26,4 V AC
akım tüketimi
18 mA
hizmet ömrü
100000 h nominal gerilimde ve 25 °C
kesinti dayanımı
1 kV 'e uygunIEC 61000-4-5
uyumluluk kodu
XB4
Ortam
koruyucu bakım
TH
Depolama ortam koşulları
-40…70 °C
Nominal çalışma ortam sıcaklığı
-40…70 °C
elektrik çarpmasına karşı koruma sınıfı
Sınıf I 'e uygunIEC 60536
IP koruma derecesi
IP66 'e uygunIEC 60529 IP69K 'e uygunIEC 60529 IP69 'e uygunIEC 60529
NEMA koruma derecesi
NEMA 13 NEMA 4X
IK koruma derecesi
IK06 'e uygunIEC 50102
Standartlar
EN/IEC 60947-1 EN/IEC 60947-5-1 CSA C22.2 No 14 JIS C8201-5-1 EN/IEC 60947-5-5 EN/IEC 60947-5-4 UL 508 JIS C8201-1
Ürün sertifikaları
DNV LROS (Lloyds register of shipping) CSA BV UL listeli GL
titreşim direnci
5 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6
darbe dayanımı
30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
hızlı geçici akımlara direnç
2 kV 'e uygunIEC 61000-4-4
elektromanyetik alanlara direnç
10 V/m 'e uygunIEC 61000-4-3
elektrostatik deşarja direnç
6 kV kontakta (metal parçalarda) 'e uygunIEC 61000-4-2 8 kV serbest havada (yalıtım parçalarında) 'e uygunIEC 61000-4-2
