| seri | EasyPact |
|---|---|

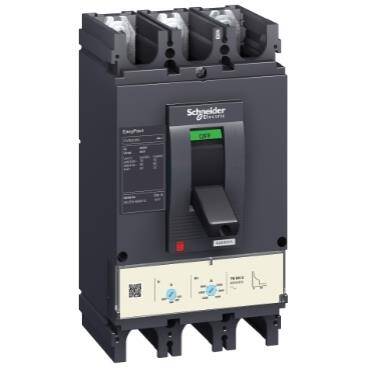

| ürün adı | EasyPact CVS |
| Ürün grubu | CVS630F |
| Ürün ya da bileşen tipi | Devre kesici |
| cihaz uygulaması | Dağıtım |
| Kutup tanımı | 3P |
| korumalı kutup açıklaması | 3d |
| Earth leakage protection (Vigi add on) | Yok |
| [In] nominal akım | 500 A -de 40 °C |
| Şebeke tipi | AC |
| kullanım kategorisi | Kategori A |
| [Icu] Breaking capacity | 40 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 36 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 30 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| açma birimi adı | TM-D |
| açma birimi teknolojisi | Termik Manyetik |
| açma birimi derecesi | 500 A -de 40 °C |
| Koruma türü | Kısa devre koruması (manyetik) Aşırı yük koruma (termik) |
| [Uimp] nominal darbe dayanım voltajı | 8 kV 'e uygunEN/IEC 60947-2 |
|---|---|
| Şebeke frekansı | 50/60 Hz |
| derece kodu | F |
| [Ics] nominal hizmet kesme kapasitesi | 40 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 36 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 23 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Mekanik dayanıklılık | 15000 cycles |
| elektrik dayanıklılığı | 4000 cycles 415 V In 'e uygunIEC 60947-2 |
| Kontrol tipi | Geçiş |
| Termik Koruma Ayar Aralığı | 350…500 A |
| uzun süreli açma ayar tipi lr | Ayarlanabilir |
| uzun süreli açma ayar aralığı | 0,7...1 x In |
| uzun süreli gecikme ayarı tipi | Sabit |
| anlık açma ayar tipi li | Ayarlanabilir |
| anlık açma ayar aralığı | 5...10 x In |
| kontak konum göstergesi | Evet |
| Montaj Tipi | Sabit |
| montaj desteği | Arka plaka |
| üst bağlantı | Ön |
| aşağı bağlantı | Ön |
| bağlantılar - terminaller | Vidalı bağlantı |
| bağlantı aralığı | 45 mm |
| uyumluluk kodu | CVS630 |
| Genişlik | 140 mm |
| Derinlik | 110 mm |
| Yükseklik | 255 mm |
| Ürün ağırlığı | 5,2 kg |
| Standartlar | EN 60947-2 IEC 60947-2 |
|---|---|
| Ürün sertifikaları | IEC GOST |
| elektrikli şok koruma sınıfı | Sınıf II |
| kirletme derecesi | 3 'e uygunIEC 60664-1 |
| IP koruma derecesi | IP40 |
| Nominal çalışma ortam sıcaklığı | -25…70 °C |
| Depolama ortam koşulları | -50…85 °C |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 15,5 cm |
| Package 1 Width | 15,5 cm |
| Package 1 Length | 29,0 cm |
| Package 1 Weight | 5,338 kg |
| Garanti | 18 months |
|---|
