Gelince Sizi Arayalım| seri | TeSys |
|---|---|

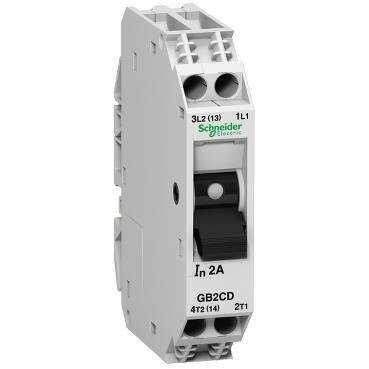

| ürün adı | TeSys GB2 |
| Ürün grubu | GB2 |
| Ürün ya da bileşen tipi | Devre kesici |
| cihaz uygulaması | Kontrol |
| Kutup tanımı | 1P + N |
| Şebeke tipi | AC/DC |
| kullanım kategorisi | Kategori A 'e uygunIEC 60947-2 DC-12 'e uygunIEC 60947-5-1 DC-13 'e uygunIEC 60947-5-1 |
| ağ frekansı | 50/60 Hz 'e uygunIEC 60947-2 |
| kesme kapasitesi | 15 kA Icu -de 110 V AC 50/60 Hz 'e uygunIEC 60947-2 15 kA Icu -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2 1,5 kA Icu -de 24 V DC 'e uygunIEC 60947-2 1 kA Icu -de 48 V DC 'e uygunIEC 60947-2 |
| [Ics] nominal hizmet kısa devre kesme kapasitesi | 50 % -de 110 V AC 50/60 Hz 'e uygunIEC 60947-2 50 % -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| açma birimi teknolojisi | Termik Manyetik |
| manyetik açma akımı | 26 A |
| Montaj Tipi | Klipsle |
|---|---|
| montaj desteği | Plaka Ray |
| montaj konumu | Dikey Yatay |
| Kontrol tipi | Geçiş |
| [In] nominal akım | 2 A |
| [Ue] nominal çalışma voltajı | 250 V AC 50/60 Hz 'e uygunIEC 60947-2 277 V AC 60 Hz 'e uygunCSA C22.2 No 235 277 V AC 60 Hz 'e uygunUL 1077 48 V DC |
| [Uimp] nominal darbe dayanım voltajı | 4 kV 'e uygunIEC 60947-2 |
| kutup başına güç dağılımı | 2 W |
| Mekanik dayanıklılık | 8000 cycles |
| elektrik dayanıklılığı | 8000 cycles |
| bağlantılar - terminaller | Konnektör 1 kablo(lar) 0,75…6 mm²katı kablo uçsuz Konnektör 2 kablo(lar) 0,75…4 mm²katı kablo uçsuz Konnektör 1 kablo(lar) 0,75…4 mm²esnek ile Konnektör 2 kablo(lar) 0,75…2,5 mm²esnek ile |
| sıkma torku | 1,2 N.m üzerinde konnektör |
| mekanik dayanıklılık | Şoklar: 20 msn için 22 Gn 'e uygunIEC 60068-2-27 Titreşimler: 5 Gn, 5...110 Hz 'e uygunIEC 60068-2-6 |
| Set başına Miktar | 6'lı set |
| 9 mm vida adımı | 2 |
| Yükseklik | 74 mm |
| Genişlik | 15 mm |
| Derinlik | 67 mm |
| Ürün ağırlığı | 0,07 kg |
| Standartlar | EN/IEC 60947-1 EN/IEC 60947-2 CSA C22.2 No 235 UL 1077 |
|---|---|
| Ürün sertifikaları | UL CSA |
| koruyucu bakım | TC |
| IP koruma derecesi | IP20 'e uygunIEC 60529 |
| çalışma için ortam hava sıcaklığı | -20…60 °C |
| Depolama ortam koşulları | -40…80 °C |
| yangına dayanıklılık | 960 °C 'e uygunIEC 60695-2-1 |
| çalışma yüksekliği | 3000 m |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 1,5 cm |
| Package 1 Width | 6,8 cm |
| Package 1 Length | 7,4 cm |
| Package 1 Weight | 62,0 g |
| Unit Type of Package 2 | BB1 |
| Number of Units in Package 2 | 6 |
| Package 2 Height | 8,0 cm |
| Package 2 Width | 7,8 cm |
| Package 2 Length | 9,6 cm |
| Package 2 Weight | 390,0 g |
| Unit Type of Package 3 | S02 |
| Number of Units in Package 3 | 72 |
| Package 3 Height | 15,0 cm |
| Package 3 Width | 30,0 cm |
| Package 3 Length | 40,0 cm |
| Package 3 Weight | 5,006 kg |
| Garanti | 18 months |
|---|
