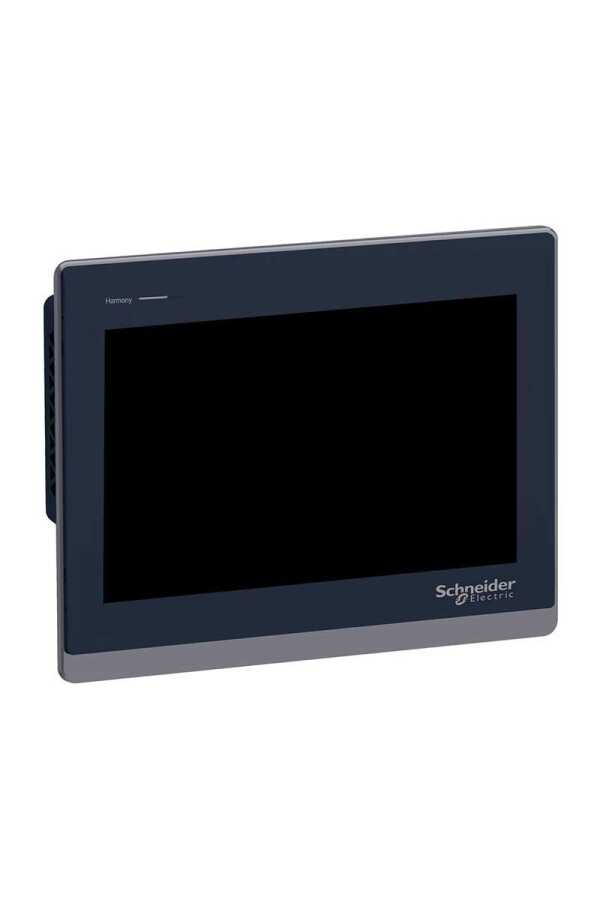

Schneider Electric HMIST6500 ,Harmony St6 10 inç Operatör Panel Ekranı

Harmony ST6

Dokunmatik panel ekranı

10 inç

Renkli TFT LCD

16 milyon renk

1024 x 600 Piksel WSVGA

Tekli dokunmatik analog dirençli

50000 saatile Beyaz

16 seviye

ASCII
ASCII (Avrupa karakterleri)
Çince (basitleştirilmiş Çince)
Japonca (ANK, Kanji)
Katakana
Korece
Tayvanca (geleneksel Çince)

24 V DC (+/- %20)

30 A

Durum LED'i yeşil, sabit için çevrimdışı
Durum LED'i yeşil, sabit için çalışıyor
Durum LED'i yeşil, yanıp sönen için çalışıyor
Durum LED'i yeşil, sönen için beklemede
Durum LED'i turuncu, yanıp sönen için yazılım başlatılıyor
Durum LED'i kırmızı, sabit için güç besleme (ON)
Durum LED'i kırmızı, yanıp sönen için çalışıyor
Durum LED'i kırmızı, off için güç besleme (OFF)

12,6 W

200 uygulama sayfası

EcoStruxure Operator Terminal Expert

800 MHz

10/100BASE

1 COM1 seri bağlantı - 1 SUB-D 9 pimli dişi - RS232C (hiz: 2400...115200 bps)alt
1 COM2 seri bağlantı - dişi RJ45 - RS485 (hiz: 2400...115200 bps)back
COM2 seri bağlantı (hiz: 2400...187500 bps)back
1 USB 2.0 tip Aalt
1 USB 2.0 type micro B
2 Ethernet

Harici besleme

Dahili 0...50 °C
Dahili 10...90 % RH

Modbus
Uni-TE
Üçüncü taraf protokoller

Schneider Electric Modicon
Mitsubishi Melsec
Omron Sysmac
Rockwell Automation Allen-Bradley
Siemens Simatic

4 vidayla, montaj yeri 1,6...5 mm ince panel 'e uygunUL 61010-2-201
4 vidayla 'e uygunEN 61131-2
4 vidayla 'e uygunIEC 61000-6-2

PC

CE

Panel Kesme Boyutu 255 x 185 mm

203 mm

273 mm

47 mm

1,3 kg
