Ana
| Ürün serisi |

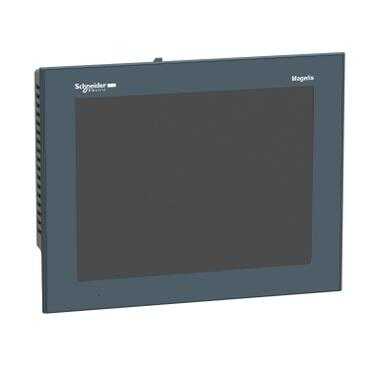

Harmony GTO |
| Ürün ya da bileşen tipi |
Gelişmiş dokunmatik panel |
| ekran rengi |
65536 renk |
| ekran boyutu |
10,4 inç |
| besleme |
Harici kaynak |
| işletim sistemi |
Harmony |
| pil tipi |
Lityum pil için dahili RAM, otonomi: 100 gün, sarj süresi = 5 d, pil ömrü = 10 yr |
Tamamlayıcı
| terminal tipi |
Dokunmatik ekran |
| ekran tipi |
Arkadan aydınlatmalı renkli TFT LCD |
| ekran çözünürlüğü |
640 x 480 pixels VGA |
| dokunmatik bölge |
1024 x 1024 |
| dokunmatik panel |
Dirençli film, 1000000 cycles |
| arka aydınlatma ömrü |
50000 saat Beyaz -de 25 °C |
| parlaklık |
16 seviye - kontrol dokunmatik panelle
16 seviye - kontrol yazılımla |
| karakter yazı tipi |
Çince (basitleştirilmiş Çince)
Japonca (ANK, Kanji)
Korece
ASCII
Tayvanca (geleneksel Çince) |
| [Us] nominal besleme gerilimi |
24 V DC |
| besleme gerilimi limitleri |
19,2…28,8 V |
| Kalkış akımı |
30 A |
| W cinsinden güç tüketimi |
12 W harici cihazlara güç sağlanmazken
7 W arka aydınlatma KAPALIYKEN
8 W arka aydınlatma karartılmışken
17 W |
| yerel sinyalleme |
Durum LED'i yeşil, sabit için çevrimdışı
Durum LED'i yeşil, sabit için çalışıyor
Durum LED'i turuncu, yanıp sönen için yazılım başlatılıyor
Durum LED'i kırmızı, sabit için güç besleme (ON)
Durum LED'i renksiz, sönen için güç besleme (OFF)
COM2 LED sarı, sabit için veri aktarılıyor
COM2 LED sarı, sönen için veri iletimi yok
SD kartı LED yeşil, sabit için kart takılı
SD kartı LED yeşil, sönen için kart takılı değil ya da erişilemiyor |
| yazılım ürünü |
Vijeo Designer yapılandırma yazılımı >= V6.1 |
| bellek açıklaması |
Flash EPROM, 96 MB |
| yedeklenen veri |
512 kB dahili RAM (SRAM) |
| veri depolama ekipmanı |
SD kart, <= 32 GB
SDHC kart, <= 32 GB |
| karşıdan yüklenebilir protokoller |
Schneider Electric Modicon Modbus
Schneider Electric Modicon Uni-TE
Schneider Electric Modicon Modbus Plus
Schneider Electric Modicon FIPWAY
Mitsubishi Melsec üçüncü taraf protokoller
Omoron Sysmac üçüncü taraf protokoller
Rockwell Automation Allen-Bradley üçüncü taraf protokoller
Siemens Simatic üçüncü taraf protokoller
Schneider Electric Modicon Modbus TCP |
| entegre bağlantı tipi |
COM1 seri bağlantı SUB-D 9, arayüz: RS232C, aktarim hizi: 2400...115200 bps
COM2 seri bağlantı RJ45, arayüz: RS485, aktarim hizi: 2400...115200 bps
COM2 seri bağlantı RJ45, arayüz: RS485, aktarim hizi: 187,5 kbps ile uyumludur Siemens MPI
Ethernet RJ45, arayüz: 10BASE-T/100BASE-TX
Ethernet RJ45, arayüz: IEEE 802.3
USB 2.0 tip A
USB 2.0 tip mini B |
| ürün montajı |
Sıva altı montaj |
| sabitleme modu |
4 vida kelepçesiyle |
| ön malzeme |
PPT |
| muhafaza malzemesi |
PPT |
| soğutmanın tipi |
Doğal konveksiyon |
| Genişlik |
272,5 mm |
| Yükseklik |
214,5 mm |
| Derinlik |
57 mm |
| Ürün ağırlığı |
2 kg |
Ortam
| Standartlar |
UL 508
IEC 61131-2
IEC 61000-6-2 |
| Ürün sertifikaları |
cULus
CE
C-Tick
KCC
UKCA
UKEX |
| Nominal çalışma ortam sıcaklığı |
0…55 °C |
| depolama için ortam hava sıcaklığı |
-20…60 °C |
| bağıl nem |
10…90 % yoğuşmasız |
| çalışma yüksekliği |
< 2000 m |
| IP koruma derecesi |
IP20 'e uygunIEC 60529 (arka panel)
IP65 'e uygunIEC 60529 (ön panel) |
| NEMA koruma derecesi |
NEMA 4X ön panel (iç mekan kullanımı) |
| darbe dayanımı |
147 m/s² X, Y ve Z yönlerinde 3 takoz 'e uygunIEC 61131-2 |
| titreşim direnci |
3,5 mm[Alan](f =[Alan]5…9 Hz) - 10 döngü için X, Y, Z yönleri (yakl. 100 dk) - 'e uygunIEC 61131-2
1 gn[Alan](f =[Alan]9…150 Hz) - 10 döngü için X, Y, Z yönleri (yakl. 100 dk) - 'e uygunIEC 61131-2 |
| elektrostatik deşarja direnç |
6 kV kontak deşarjı 'e uygunIEC 61000-4-2 seviye 3 |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
17,500 cm |
| Package 1 Width |
30,000 cm |
| Package 1 Length |
35,500 cm |
| Package 1 Weight |
2,625 kg |
| Unit Type of Package 2 |
P12 |
| Number of Units in Package 2 |
30 |
| Package 2 Height |
82,000 cm |
| Package 2 Width |
80,000 cm |
| Package 2 Length |
120,000 cm |
| Package 2 Weight |
100,000 kg |
Sözleşme garantisi
| Garanti |
18 months |
