| Ürün serisi | Harmony STO & STU |
|---|---|

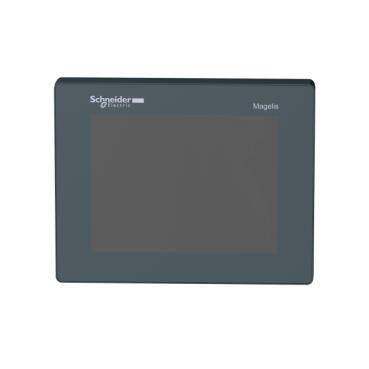

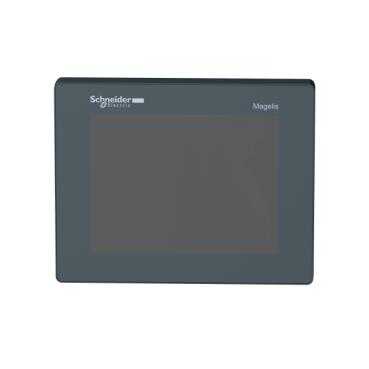

| Ürün ya da bileşen tipi | Dokunmatik panel ekranı |
| yazılım gösterimi | Vijeo Designer |
| işletim sistemi | Harmony |
| işlemci adı | CPU ARM9 |
| ekran boyutu | 5,7 inç |
|---|---|
| ekran tipi | QVGA TFT renkli dokunmatik ekran |
| ekran rengi | 65536 renk |
| ekran çözünürlüğü | 320 x 240 pixels QVGA |
| dokunmatik panel | Analog |
| arka aydınlatma ömrü | 50000 saat |
| parlaklık | 16 seviye |
| karakter yazı tipi | Tayvanca (geleneksel Çince) Japonca (ANK, Kanji) Çince (basitleştirilmiş Çince) ASCII Korece |
| [Us] nominal besleme gerilimi | 24 V DC |
| besleme | Harici kaynak |
| besleme gerilimi limitleri | 20,4…28,8 V |
| Kalkış akımı | 30 A |
| güç tüketimi | 6,8 W |
| sayfaların sayısı | Dahili bellek kapasitesi ile sınırlı |
| işlemci frekansı | 333 MHz |
| bellek açıklaması | Uygulama belleği 16 MB Veriyi yedekleme 64 kB |
| entegre bağlantı tipi | 1 USB 2.0 tip mini B 1 USB 2.0 tip A COM1 seri bağlantı - dişi RJ45 - RS232C/RS485 (hiz: <= 115,2 kbit/sn) güç besleme - çıkarılabilir vidalı terminal bloğu 1 Ethernet - RJ45 |
| gerçek zamanlı saat | PLC gerçek zamanlı saate erişim |
| karşıdan yüklenebilir protokoller | Uni-TE Modbus TCP/IP Üçüncü taraf protokoller Modbus |
| sabitleme modu | Ø 22 mm delik |
| muhafaza malzemesi | PC/PBT ve PAA |
| İşaretleme | With Schneider logo CE |
| Yükseklik | 129,15 mm |
| Genişlik | 163 mm |
| Derinlik | 56,5 mm |
| mikro kırılmalara bağışıklık | 7 ms |
|---|---|
| Standartlar | UL 1604 FCC Sınıf A IEC 61000-6-2 EN 61131-2 UL 508 |
| Ürün sertifikaları | UL sınıf 1 Böl2 T4A veya T5 C-Tick cULus Denizcilik UKCA |
| çalışma için ortam hava sıcaklığı | 0…50 °C |
| Depolama ortam koşulları | -20…60 °C |
| bağıl nem | 0…85 % yoğuşmasız |
| çalışma yüksekliği | <= 2000 m |
| IP koruma derecesi | IP20 'e uygunIEC 60529 (arka panel) IP65 'e uygunIEC 60529 (ön panel) |
| NEMA koruma derecesi | NEMA 4X ön panel (iç mekan kullanımı) |
| darbe dayanımı | 15 gn için 11 ms 'e uygunIEC 60068-2-27 |
| titreşim direnci | +/- 3,5 mm[Alan](f =[Alan]5…9 Hz) 'e uygunIEC 60068-2-6 1 gn[Alan](f =[Alan]9…150 Hz) 'e uygunIEC 60068-2-6 |
| elektromanyetik alanlara direnç | 10 V/m 'e uygunIEC 61000-4-3 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 6,961 cm |
| Package 1 Width | 18,532 cm |
| Package 1 Length | 26,974 cm |
| Package 1 Weight | 865 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 8 |
| Package 2 Height | 30 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 7436 g |
| Unit Type of Package 3 | P12 |
| Number of Units in Package 3 | 192 |
| Package 3 Height | 95 cm |
| Package 3 Width | 80 cm |
| Package 3 Length | 120 cm |
| Package 3 Weight | 187464 g |
| Garanti | 18 months |
|---|
