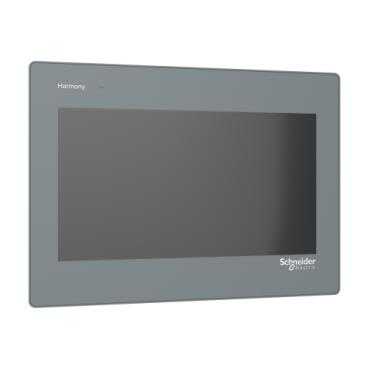

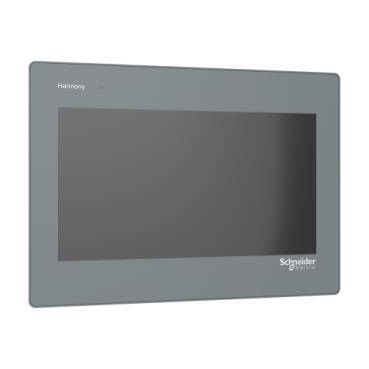

| Ürün serisi | Easy Harmony ET6 |
|---|---|
| Ürün ya da bileşen tipi | Dokunmatik panel ekranı |
| yazılım gösterimi | Vijeo Designer Basic |
| işletim sistemi | VxWorks |
| işlemci adı | ARM Cortex-A8 |
| ekran boyutu | 10 inç |
|---|---|
| ekran tipi | Renkli TFT LCD |
| ekran rengi | 16 milyon renk |
| ekran çözünürlüğü | 1024 x 600 pixel WSVGA |
| dokunmatik panel | Tekli dokunmatik analog dirençli |
| parlaklık | 16 seviye |
| karakter yazı tipi | ASCII ASCII (Avrupa karakterleri) Çince (basitleştirilmiş Çince) Japonca (ANK, Kanji) Katakana Korece Tayvanca (geleneksel Çince) |
| [Us] nominal besleme gerilimi | 24 V DC +/- %20 |
| Kalkış akımı | 30 A |
| yerel sinyalleme | Durum LED'i yeşil, sabit için çalışıyor Durum LED'i turuncu, sabit için yazılım başlatılıyor Durum LED'i kırmızı, sabit için güç besleme (ON) Durum LED'i, off için güç besleme (OFF) |
| güç tüketimi | 11 W |
| sayfaların sayısı | 200 uygulama sayfası |
| işlemci frekansı | 800 MHz |
| port Ethernet | 10/100BASE |
| bellek açıklaması | Device memory 256 MB User data memory 256 MB Yedek bellek 128 kB |
| entegre bağlantı tipi | 1 COM1 seri bağlantı - 1 SUB-D 9 pimli erkek - RS232C (hiz: 2400...115200 bps)alt 1 COM2 seri bağlantı - 1 SUB-D 9 pimli erkek - RS422/RS485 (hiz: 2400...115200 bps)alt COM2 seri bağlantı (hiz: 2400...187500 bps)alt 1 Ethernetalt 1 USB 2.0 tip Aback 1 USB 2.0 type micro Bback |
| besleme | Harici besleme |
| gerçek zamanlı saat | Dahili 0...50 °C Dahili 10...90 % RH |
| karşıdan yüklenebilir protokoller | Modbus Uni-TE Üçüncü taraf protokoller |
| ürün markası | Schneider Electric |
| sabitleme modu | 4 vidayla, montaj yeri 1,6...5 mm ince panel |
| kesim boyutları | 255 x 185 mm panel cut dimension |
| Yükseklik | 201 mm |
| Genişlik | 271 mm |
| Derinlik | 47 mm |
| Ürün ağırlığı | 0,99 kg |
| mikro kırılmalara bağışıklık | 5 ms |
|---|---|
| muhafaza malzemesi | PC |
| ön malzeme | Plastik |
| Standartlar | EN 61000-6-4 EN 61000-6-2 EN 61131-2 UL 61010-2-201 CSA C22.2 No 61010-1-201 |
| Ürün sertifikaları | CE UL EAC (beklemede) KC İşareti (beklemede) |
| direktifler | 2014/35/EU - alçak gerilim direktifi 2014/30/EU - elektromanyetik uyumluluk |
| Nominal çalışma ortam sıcaklığı | 0…50 °C |
| Depolama ortam koşulları | -20…60 °C |
| bağıl nem | 10…90 % yoğuşmasız |
| çalışma yüksekliği | 2000 m |
| IP koruma derecesi | IP20 'e uygunIEC 61131-2 (arka panel) IP65 'e uygunIEC 61131-2 (ön panel) |
| darbe dayanımı | 147 m/s² için 11 ms (X, Y, Z directions for 3 times) 'e uygunEN/IEC 61131-2 |
| titreşim direnci | +/- 3,5 mm[Alan](f =[Alan]5…9 Hz) 10 döngü için X, Y, Z yönleri (yakl. 100 dk) 'e uygunEN/IEC 61131-2 9,8 m/s²[Alan](f =[Alan]9…150 Hz) |
| elektromanyetik uyumluluk | Elektrik hızlı geçici/patlama bağışıklık testi - test level: 2 kV (güç portları) conforming to IEC 61000-4-4 Elektrik hızlı geçici/patlama bağışıklık testi - test level: 1 kV (sinyal portları) Elektrostatik deşarj bağışıklık testi - test level: 6 kV (kontak deşarjı) conforming to EN/IEC 61000-4-2 seviye 3 Elektrostatik deşarj bağışıklık testi - test level: 8 kV (hava deşarjı) |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 11,000 cm |
| Package 1 Width | 25,000 cm |
| Package 1 Length | 37,000 cm |
| Package 1 Weight | 1,557 kg |
| Unit Type of Package 2 | S04 |
| Number of Units in Package 2 | 5 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 40,000 cm |
| Package 2 Length | 60,000 cm |
| Package 2 Weight | 8,687 kg |
| Garanti | 18 ay |
|---|
