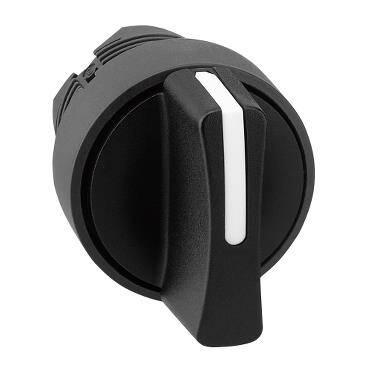

| Ürün serisi | Harmony XB5 |
|---|---|
| Ürün ya da bileşen tipi | Selektör anahtarı için başlık |
| Ürün grubu | ZB5 |
| şev malzemesi | Koyu gri plastik |
| montaj çapı | 22 mm |
| başlık tipi | Standard |
| bölünemez miktar başına satış | 1 |
| sinyalleme birimi başlığı biçimi | Yuvarlak |
| operatörün tipi | Sağdan merkeze yaylı kurma |
| operatör profili | Siyah standart kol |
| operatör konum bilgisi | 3 konum +/- 45° |
| CAD genel genişliği | 29 mm |
|---|---|
| CAD genel yüksekliği | 29 mm |
| CAD genel derinliği | 46 mm |
| Ürün ağırlığı | 0,017 kg |
| Mekanik dayanıklılık | 1000000 cycles |
| istasyon adı | XALD 1...5 kesim XALK 2...5 kesim |
| elektrik yapısı kodu | C3 için <6 kontaklar kullanilarak Tek bloklarön montaj C4 için <6 kontaklar kullanilarak tek ve çift bloklarön montaj C5 için <5 kontaklar kullanilarak Tek bloklarön montaj C6 için <5 kontaklar kullanilarak tek ve çift bloklarön montaj C7 için <4 kontaklar kullanilarak Tek bloklarön montaj C8 için <4 kontaklar kullanilarak tek ve çift bloklarön montaj C11 için <3 kontaklar kullanilarak Tek bloklarön montaj SF1 için <3 kontaklar kullanilarak Tek bloklarön montaj SR1 için <3 kontaklar kullanilarak Tek bloklararka montaj |
| cihaz sunumu | Temel elaman |
| koruyucu bakım | TH |
|---|---|
| Depolama ortam koşulları | -40…70 °C |
| çalışma için ortam hava sıcaklığı | -40…70 °C |
| aşırı gerilim kategorisi | Class II 'e uygunIEC 60536 |
| IP koruma derecesi | IP67 'e uygunIEC 60529 IP69 'e uygunIEC 60529 IP69K |
| NEMA koruma derecesi | NEMA 13 NEMA 4X |
| yüksek basınçlı rondelaya direnç | 7000000 Pa -de 55 °C, mesafe: 0,1 m |
| IK koruma derecesi | IK06 'e uygunIEC 50102 |
| Standartlar | EN/IEC 60947-5-1 CSA C22.2 No 14 EN/IEC 60947-1 JIS C8201-5-1 EN/IEC 60947-5-4 UL 508 JIS C8201-1 |
| Ürün sertifikaları | BV GL DNV LROS (Lloyds register of shipping) UL listeli CSA |
| titreşim direnci | 5 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6 |
| darbe dayanımı | 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 3,3 cm |
| Package 1 Width | 5,2 cm |
| Package 1 Length | 5,4 cm |
| Package 1 Weight | 24 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 100 |
| Package 2 Height | 15 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 2,731 kg |
| Garanti | 18 months |
|---|
