Ana
| Ürün serisi |
Harmony XB7 |
| Ürün ya da bileşen tipi |

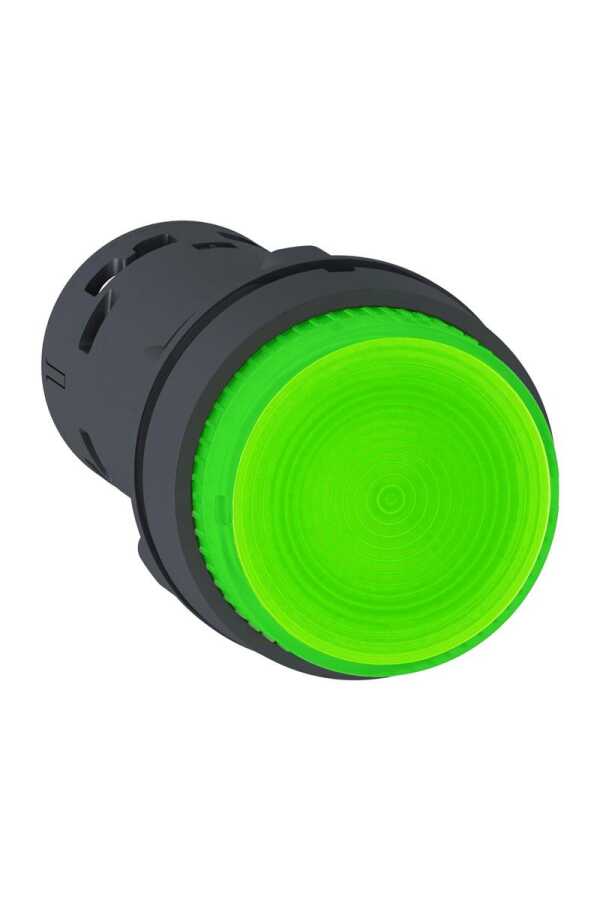

Işıklı buton |
| Ürün grubu |
XB7 |
| montaj çapı |
22 mm |
| bölünemez miktar başına satış |
10 |
| IP koruma derecesi |
IP20 'e uygunIEC 60529 (arka yüz)
IP65 'e uygunIEC 60529 (ön yüz) |
| sinyalleme birimi başlığı biçimi |
Yuvarlak |
| operatörün tipi |
İtme ve itme ile serbest bırakılan |
| operatör profili |
Yeşil çıkık, işaretsiz |
| operatör ek bilgisi |
Daz lens ile |
| kontak tipi ve düzenleme |
1 NA |
| bağlantılar - terminaller |
Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1
Vida kelepçesi terminalleri, 1 x 0,34...2 x 2,5 mm² kablo uçsuz 'e uygunEN/IEC 60947-1 |
| ışık kaynağı |
LED |
| ampul tabanı |
Entegre LED |
| [Us] nominal besleme gerilimi |
24 V AC/DC |
| cihaz sunumu |
Monolitik ürün |
Tamamlayıcı
| CAD genel genişliği |
29 mm |
| CAD genel yüksekliği |
29 mm |
| CAD genel derinliği |
57,5 mm |
| terminallerin açıklaması ISO n°1 |
(13-14)NO |
| Ürün ağırlığı |
0,023 kg |
| cihaz montajı |
Sabitleme deliği - çap: 22,5 mm 22,3 +0,4/0 'e uygunEN/IEC 60947-1 |
| sabitleme merkezi |
>= 30 x 40 mm (destek paneli) metal 1…6 mm
>= 30 x 40 mm (destek paneli) plastik 2…6 mm |
| sabitleme modu |
Sabitleme somunu baş altı: 2…2,4 N.m |
| kontak işlemi |
Yavaş kesen |
| pozitif açıklık |
Ile (yalnızca NA) |
| Mekanik dayanıklılık |
300000 cycles |
| sıkma torku |
0,8…1,2 N.m 'e uygunEN 60947-1 |
| vida başının şekli |
Çapraz ile uyumludur JIS No 1 tornavida
Çapraz ile uyumludur Philips no 1 tornavida
Çapraz ile uyumludur pozidriv No 1 tornavida
Slotlu ile uyumludur düz Ø 4 mm tornavida
Slotlu ile uyumludur düz Ø 5,5 mm tornavida |
| kisa devre korumasi |
4 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1 |
| [Ui] nominal yalıtım voltajı |
250 V (kirlilik derecesi 3) 'e uygunEN/IEC 60947-1 |
| [Uimp] nominal darbe dayanım voltajı |
4 kV 'e uygunEN/IEC 60947-1 |
| [Ie] nominal çalışma akımı |
0,1 A -de 250 V, DC-13, R300 'e uygunEN/IEC 60947-5-1
0,22 A -de 125 V, DC-13, R300 'e uygunEN/IEC 60947-5-1
0,3 A -de 240 V, AC-14, D300 'e uygunEN/IEC 60947-5-1
0,6 A -de 120 V, AC-14, D300 'e uygunEN/IEC 60947-5-1 |
| elektrik dayanıklılığı |
1000000 cycles, DC-13, 0,3 A -de 24 V, çalisma hizi <216000 cyc/mn, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 0,03 A -de 230 V, çalisma hizi <216000 cyc/mn, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 0,09 A -de 240 V, çalisma hizi <108000 cyc/mn, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C |
| elektrik güvenilirliği IEC 60947-5-4 |
Λ <= 10exp(-6) -de 17 V ve 5 mA 'e uygunEN/IEC 60947-5-4 |
| sinyalleme tipi |
Sabit |
| besleme gerilimi limitleri |
19,2…30 V DC
21,6…26,4 V AC |
| akım tüketimi |
18...27 mA |
| hizmet ömrü |
70000 h nominal gerilimde ve 25 °C |
Ortam
| koruyucu bakım |
TH |
| Depolama ortam koşulları |
-40…70 °C |
| Nominal çalışma ortam sıcaklığı |
-25…70 °C |
| elektrik çarpmasına karşı koruma sınıfı |
Sınıf II 'e uygunIEC 61140 |
| NEMA koruma derecesi |
NEMA 12 'e uygunUL 50 E |
| Standartlar |
EN/IEC 60947-5-1
EN/IEC 60947-1
CSA C22.2 No 14
UL 508
JIS C8201-5-1
JIS C8201-1 |
| Ürün sertifikaları |
CCC
GOST |
| titreşim direnci |
5 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6 |
| darbe dayanımı |
50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma |
| elektromanyetik emisyon |
Sınıf B 'e uygunEN 55011 |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
6 cm |
| Package 1 Width |
3,2 cm |
| Package 1 Length |
3,2 cm |
| Package 1 Weight |
25 g |
Sözleşme garantisi
| Garanti |
18 months |
