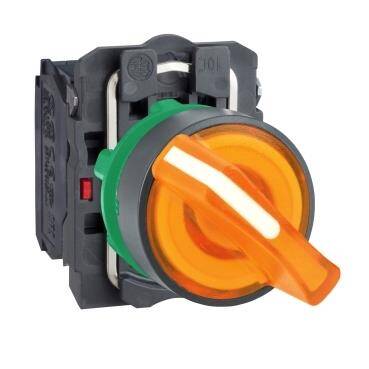

Schneider Electric XB5AK125B5 ,turuncu eksiksiz ışıklı mandal buton Ø22 2 konumlu sabit 1NA+1NK 24V

Ürün Kodu : XB5AK125B5
Barkod : 3389110903607
(0)
Yorum Yap
536,93 TL

Tükendi / Dilerseniz bu ürünü sizin için getirebiliriz!

Gelince Sizi Arayalım
Daha Fazla Butonlar

Ana
Ürün serisi Harmony XB5
Ürün ya da bileşen tipi Işıklı seçici anahtar
Ürün grubu XB5
şev malzemesi Koyu gri plastik
başlık tipi Standard
montaj çapı 22 mm
bölünemez miktar başına satış 1
sinyalleme birimi başlığı biçimi Yuvarlak
operatörün tipi Sabit
operatör profili Turuncu standart kol
operatör konum bilgisi 2 konum 90°
kontak tipi ve düzenleme 1 NA + 1 NK
kontak işlemi Yavaş kesen
bağlantılar - terminaller Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1
Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunEN/IEC 60947-1
ampul tabanı Entegre LED
[Us] nominal besleme gerilimi 24 V AC/DC -de 50/60 Hz
Tamamlayıcı
Yükseklik 42 mm
Genişlik 30 mm
Derinlik 70 mm
terminallerin açıklaması ISO n°1 (11-12)NC
(13-14)NO
Ürün ağırlığı 0,516 kg
yüksek basınçlı rondelaya direnç 7000000 Pa -de 55 °C, mesafe: 0,1 m
kontak kullanımı Standart kontaklar
pozitif açıklık Ile 'e uygunEN/IEC 60947-5-1 ek K
çalışma torku 0,14 N.m Elektrik durumu değişimi YOK
Mekanik dayanıklılık 1000000 cycles
sıkma torku 0,8…1,2 N.m 'e uygunEN 60947-1
vida başının şekli Çapraz ile uyumludur Philips no 1 tornavida
Çapraz ile uyumludur pozidriv No 1 tornavida
Slotlu ile uyumludur düz Ø 4 mm tornavida
Slotlu ile uyumludur düz Ø 5,5 mm tornavida
kontak malzemesi Gümüş alaşım (Ag/Ni)
kisa devre korumasi 10 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1
[Ith] klasik açık hava termik akımı 10 A 'e uygunEN/IEC 60947-5-1
[Ui] nominal yalıtım voltajı 600 V (kirlilik derecesi 3) 'e uygunEN 60947-1
[Uimp] nominal darbe dayanım voltajı 6 kV 'e uygunEN 60947-1
[Ie] nominal çalışma akımı 3 A -de 240 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
6 A -de 120 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
0,1 A -de 600 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
0,27 A -de 250 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
0,55 A -de 125 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
1,2 A -de 600 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
elektrik dayanıklılığı 1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
elektrik güvenilirliği IEC 60947-5-4 Λ < 10exp(-6) -de 5 V ve 1 mA temiz ortamda 'e uygunEN/IEC 60947-5-4
Λ < 10exp(-8) -de 17 V ve 5 mA temiz ortamda 'e uygunEN/IEC 60947-5-4
sinyalleme tipi Sabit
ışık kaynağı Universal LED
besleme gerilimi limitleri 19,2…30 V DC
21,6…26,4 V AC
akım tüketimi 18 mA
hizmet ömrü 100000 h nominal gerilimde ve 25 °C
kesinti dayanımı 1 kV 'e uygunIEC 61000-4-5
cihaz sunumu Açılı
Ortam
koruyucu bakım TH
Depolama ortam koşulları -40…70 °C
Nominal çalışma ortam sıcaklığı -40…70 °C
elektrik çarpmasına karşı koruma sınıfı Sınıf II 'e uygunIEC 60536
IP koruma derecesi IP66 'e uygunIEC 60529
IP67 'e uygunIEC 60529
IP69
IP69K
NEMA koruma derecesi NEMA 13
NEMA 4X
IK koruma derecesi IK06 'e uygunIEC 50102
Standartlar EN/IEC 60947-5-1
EN/IEC 60947-1
JIS C8201-5-1
UL 508
EN/IEC 60947-5-4
CSA C22.2 No 14
JIS C8201-1
Ürün sertifikaları DNV
CSA
LROS (Lloyds register of shipping)
GL
UL
BV
titreşim direnci 5 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6
darbe dayanımı 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
hızlı geçici akımlara direnç 2 kV 'e uygunIEC 61000-4-4
elektromanyetik alanlara direnç 10 V/m 'e uygunIEC 61000-4-3
elektrostatik deşarja direnç 6 kV kontakta (metal parçalarda) 'e uygunIEC 61000-4-2
8 kV serbest havada (yalıtım parçalarında) 'e uygunIEC 61000-4-2
elektromanyetik emisyon Sınıf B 'e uygunIEC 55011
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 3,4 cm
Package 1 Width 5,4 cm
Package 1 Length 9 cm
Package 1 Weight 61 g
Unit Type of Package 2 BB1
Number of Units in Package 2 5
Package 2 Height 8,8 cm
Package 2 Width 26,5 cm
Package 2 Length 3,3 cm
Package 2 Weight 305 g
Unit Type of Package 3 S03
Number of Units in Package 3 150
Package 3 Height 30 cm
Package 3 Width 30 cm
