Ana
| seri |
TeSys |
| ürün adı |
TeSys island |
| Ürün grubu |
TPRAN |
| Ürün ya da bileşen tipi |

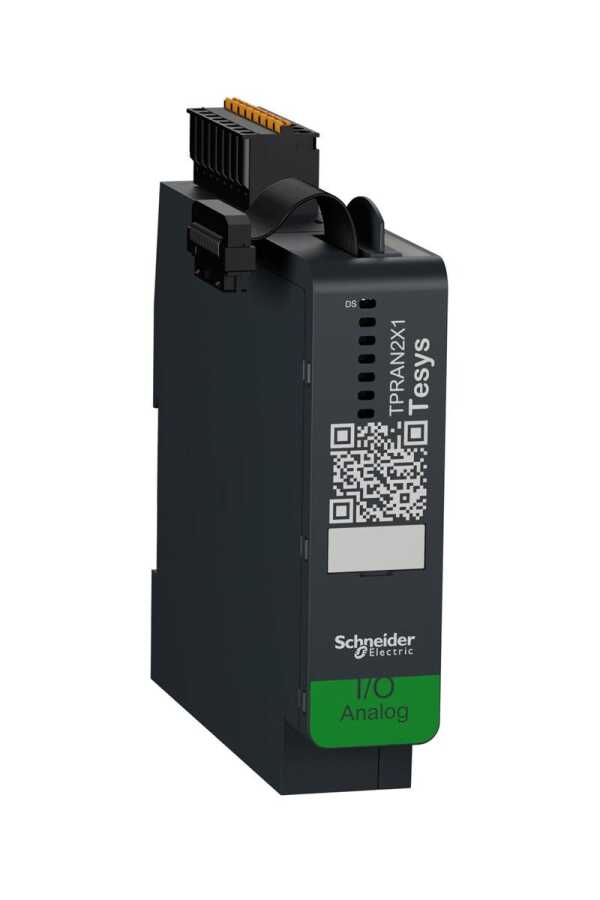

Analog IO module |
| cihaz sunumu |
IO module providing 2 analog inputs and 1 analog output
Enabling advanced control functions in a TeSys island system
Operational only when connected to a bus coupler TPRBC |
| modülün fonksiyonu |
Measurement of voltage, current or temperature on 2 configurable analog inputs
Driving voltage or current source on 1 configurable analog output |
| ürün uyumluluğu |
TPRBC hat birleştirici |
| analog giriş modülü |
2 isolated with common point |
| analog giriş tipi |
Akım 4...20 mA
Akım 0...20 mA
Gerilim 0...10 V
Gerilim - 10...10 V
Sıcaklık probu - 60...180 °C sıcaklık probu: Ni 100
Sıcaklık probu - 60...180 °C sıcaklık probu: Ni 1000
Sıcaklık probu -200...+850 °C sıcaklık probu: Pt 100
Sıcaklık probu - 200...600 °C sıcaklık probu: Pt 1000
Termokuplör - 200...1000 °C termokuplör J
Termokuplör - 200...1300 °C termokuplör K
Termokuplör 0...1760 °C termokuplör R
Termokuplör 0...1760 °C termokuplör S
Termokuplör 0...1820 °C termokuplör B
Termokuplör - 200...400 °C termokuplör T
Termokuplör - 200...1300 °C termokuplör N
Termokuplör - 200...800 °C termokuplör E
Termokuplör 0...2315 °C termokupl C |
| ölçüm doğruluğu |
+/- 0.1 % of full scale gerilim 25 °C
+/- 0.1 % of full scale akım 25 °C
+/- 0.1 % of full scale sıcaklık probu 25 °C
+/- 0.1 % of full scale in positive temperature range termokuplör 25 °C
+/- 0.4 % of full scale in negative temperature range termokuplör 25 °C |
| analog giriş çözünürlüğü |
15 bit + işaret tam ölçek |
| giriş empedansı |
<= 50 Ohm akım
>= 1 MOhm gerilim
>= 1 MOhm termokuplör
>= 1 MOhm sıcaklık probu |
| analog çıkış sayısı |
1 isolated |
| analog çıkış tipi |
Akım 4...20 mA
Akım 0...20 mA
Gerilim 0...10 V
Gerilim - 10...10 V |
| analog çıkış çözünürlüğü |
12 bit, 4...20 mA tam ölçek
12 bit, 0...20 mA tam ölçek
12 bit, 0...10 V tam ölçek
11 bit + işaret, - 10...10 V tam ölçek |
| kablonun tipi |
Bükümlü blendajlı kablo çifti <30 m için giriş/çıkış devre |
| yerel sinyalleme |
DS (device status): 1 LED (yeşil/kırmızı) |
Tamamlayıcı
| [Us] nominal besleme gerilimi |
24 V DC supplied by the bus coupler |
| akım tüketimi |
160 mA |
| W cinsinden güç dağılımı |
0,5 W maksimum |
| [Uimp] nominal darbe dayanım voltajı |
0,5 kV 'e uygunIEC 61010-1 |
| Standartlar |
IEC 61010-2-201
UL 61010-2-201
CSA C22.2 No 61010-2-201 |
| ürün sertifikaları |
CSA
UL
EAC (pending) |
| montaj modu |
Yatay ve dikey (35 mm simetrik ray) |
| bağlantılar - terminaller |
Giriş/çıkış devresi: çıkarılabilir yaylı terminal bloğu 8 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)sert
Giriş/çıkış devresi: çıkarılabilir yaylı terminal bloğu 8 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Giriş/çıkış devresi: çıkarılabilir yaylı terminal bloğu 8 kablo(lar) 0,25…2,5 mm² (AWG 22...AWG 14)esnek ile |
| genişlik |
25 mm |
| Yükseklik |
118 mm |
| Derinlik |
114 mm |
| ürün ağırlığı |
0,172 kg |
Ortam
| depolama için ortam hava sıcaklığı |
-25…70 °C |
| çalışma için ortam hava sıcaklığı |
-10…60 °C |
| bağıl nem |
5…95 % |
| çalışma yüksekliği |
0...2000 m değer kaybı olmadan |
| IP koruma derecesi |
IP20 |
| kirletme derecesi |
2 |
| koruyucu bakım |
TC |
| yangına dayanıklılık |
960 °C 'e uygunUL 94 |
| darbe dayanımı |
15 gn (süre = 11 ms) 'e uygunIEC 60068-2-27 |
| titreşim direnci |
1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygunIEC 60068-2-6
1 gn (f= 13…200 Hz) 'e uygunIEC 60068-2-6 |
| elektromanyetik uyumluluk |
Elektrostatik deşarj bağışıklık testi, seviye 3, 8 kV hava, 6 kV kontak, conforming to EN/IEC 61000-4-2
Yayılmalı RF alanları, seviye 3, 10 V/m, conforming to EN/IEC 61000-4-3
Hızlı geçici bağışıklık testi, seviye 3, 2 kV, conforming to EN/IEC 61000-4-4
Kesinti bağışıklık testi (ortak mod), seviye 3, 2 kV, conforming to EN/IEC 61000-4-5 |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
6,5 cm |
| Package 1 Width |
13,5 cm |
| Package 1 Length |
15,5 cm |
| Package 1 Weight |
251,0 g |
| Unit Type of Package 2 |
S03 |
| Number of Units in Package 2 |
16 |
| Package 2 Height |
30,0 cm |
| Package 2 Width |
30,0 cm |
| Package 2 Length |
40,0 cm |
| Package 2 Weight |
4,793 kg |
Sözleşme garantisi
| Garanti |
18 months |
