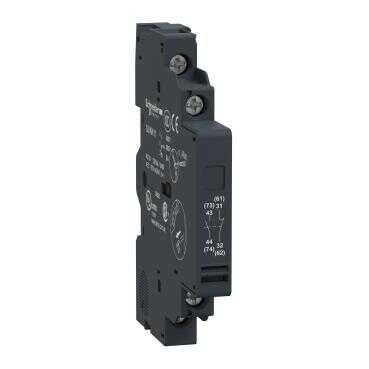

Schneider Electric GVAN11 TeSys GV2 ve GV3 - Yardımcı Kontak Bloğu - 1NA 1NK - Sol tarafa monte - Vida kelepçesi terminalleri

Ana

seri	TeSys TeSys Deca
Ürün grubu	GVAN
Ürün ya da bileşen tipi	Yardımcı kontak bloğu
ürün uyumluluğu	GV2ME GV2RT GV2L GV3P GV3L GV2LE GV2P
montaj konumu	Sol taraf
kutup kontak düzenleme	1 NA + 1 NK

Tamamlayıcı

[Ui] nominal yalıtım voltajı	600 V 'e uygunUL 508 690 V 'e uygunIEC 60947-1 600 V 'e uygunCSA C22.2 No 14
[Ue] nominal çalışma voltajı	48...690 V AC 24...240 V DC
[Ith] klasik açık hava termik akımı	6 A
koruma tipi	GB2CB... devre kesici GG sigorta 10 A
Mekanik dayanıklılık	100000 cycles
minimum anahtarlama akımı	5 mA
minimum anahtarlama gerilimi	17 V
VA cinsinden nominal çalışma gücü	300 VA -de 48 V AC-15 - elektrik dayanikliligi: 100000 cycles 414 VA -de 690 V AC-15 - elektrik dayanikliligi: 100000 cycles 500 VA -de 110…127 V AC-15 - elektrik dayanikliligi: 100000 cycles 500 VA -de 500 V AC-15 - elektrik dayanikliligi: 100000 cycles 650 VA -de 440 V AC-15 - elektrik dayanikliligi: 100000 cycles 720 VA -de 230…240 V AC-15 - elektrik dayanikliligi: 100000 cycles 850 VA -de 380…415 V AC-15 - elektrik dayanikliligi: 100000 cycles
W cinsinden nominal çalışma gücü	120 W -de 240 V DC-13 - elektrik dayanikliligi: 100000 cycles 140 W -de 110 V DC-13 - elektrik dayanikliligi: 100000 cycles 140 W -de 24 V DC-13 - elektrik dayanikliligi: 100000 cycles 180 W -de 60 V DC-13 - elektrik dayanikliligi: 100000 cycles 240 W -de 48 V DC-13 - elektrik dayanikliligi: 100000 cycles
sıkma torku	1,4 N.m - üzerinde vida kelepçesi terminalleri
Yükseklik	89 mm
Genişlik	9,3 mm
Derinlik	66 mm
Ürün ağırlığı	0,05 kg
renk	Koyu gri

Ortam

çevresel özellik	Normal ortam
Ürün sertifikaları	UKCA

Paketleme üniteleri

Unit Type of Package 1	Db
Number of Units in Package 1	1
Package 1 Height	1,500 cm
Package 1 Width	7,000 cm
Package 1 Length	9,000 cm
Package 1 Weight	46 g
Unit Type of Package 2	Gyári csomagolás
Number of Units in Package 2	10
Package 2 Height	9,500 cm
Package 2 Width	10,000 cm
Package 2 Length	15,200 cm
Package 2 Weight	510 g
Unit Type of Package 3	S02
Number of Units in Package 3	60
Package 3 Height	15,000 cm
Package 3 Width	30,000 cm
Package 3 Length	40,000 cm
Package 3 Weight	3,294 kg

Sözleşme garantisi

Garanti	18 months
