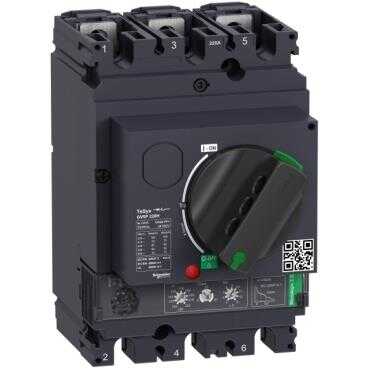

Gelince Sizi Arayalım| Ürün serisi | TeSys GV5 |
|---|---|
| seri | TeSys |
| Ürün grubu | GV5P |
| ürün adı | TeSys GV5 TeSys Giga |
| Ürün ya da bileşen tipi | Motor circuit breaker |
| cihaz uygulaması | Motor protection |
| açma birimi teknolojisi | Elektronik |
| Kutup tanımı | 3P |
|---|---|
| kullanım kategorisi | Kategori A 'e uygunIEC 60947-2 |
| motor gücü kW | 90…110 kW -de 400/415 V AC 50/60 Hz 110 kW -de 500 V AC 50/60 Hz 110…132 kW -de 660/690 V AC 50/60 Hz |
| kesme kapasitesi | 70 kA Icu -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2 50 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 10 kA Icu -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ics] nominal hizmet kısa devre kesme kapasitesi | 100 % -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Kontrol tipi | Direct rotary handle |
| [In] nominal akım | 220 A -de 65 °C |
| manyetik açma akımı | 3300 A |
| [Ue] nominal çalışma voltajı | 690 V AC 50/60 Hz |
| [Ui] nominal yalıtım voltajı | 800 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ith] klasik açık hava termik akımı | 220 A 'e uygunIEC 60947-4-1 |
| [Uimp] nominal darbe dayanım voltajı | 8 kV |
| kutup başına güç dağılımı | 17,6 W |
| Mekanik dayanıklılık | 20000 cycles |
| elektrik dayanıklılığı | 10000 cycles için AC-3 -de 400/415 V In |
| maksimum çalışma oranı | 25 cyc/h |
| nominal görev | Sürekli |
| bağlantı aralığı | 35 mm ayırıcılar olmadan |
| bağlantılar - terminaller | Çubuklar Pabuçlar |
| sıkma torku | 15 N.m M8 |
| mekanik dayanıklılık | Titreşimler: +/- 1 mm 2...13,2 Hz 'e uygunIEC 60068-2-6 Titreşimler: 0.7 gn 13,2...100 Hz 'e uygunIEC 60068-2-6 |
| faz arızası hassasiyeti | Evet 'e uygunIEC 60947-4-1 |
| Yükseklik | 161 mm |
| Genişlik | 105 mm |
| Derinlik | 155 mm |
| Ürün ağırlığı | 2,6 kg |
| renk | Antrasit (RAL 7016) |
| yalıtıma uygunluk | Evet 'e uygunEN/IEC 60947-2 |
| Standartlar | EN/IEC 60947-1 EN/IEC 60947-2 EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 |
|---|---|
| Ürün sertifikaları | IECEE CB Scheme EAC (pending) |
| iklimsel dayanım | 'E uygunIACS E10 |
| IK koruma derecesi | IK07 'e uygunIEC 62262 |
| IP koruma derecesi | IP40 'e uygunIEC 60529 |
| Depolama ortam koşulları | -50…85 °C |
| yangına dayanıklılık | 960 °C 'e uygunIEC 60695-2-11 |
| çalışma yüksekliği | 5000 m |
| çalışma için ortam hava sıcaklığı | -25…70 °C |
| Unit Type of Package 1 | Db |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 19,1 cm |
| Package 1 Width | 11,8 cm |
| Package 1 Length | 17,0 cm |
| Package 1 Weight | 2,9 kg |
| Unit Type of Package 2 | S04 |
| Number of Units in Package 2 | 6 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 40,0 cm |
| Package 2 Length | 60,0 cm |
| Package 2 Weight | 18,1 kg |
| Garanti | 18 months |
|---|
