Ana
| seri |
TeSys |
| Ürün grubu |
GV4AE |
| Ürün ya da bileşen tipi |

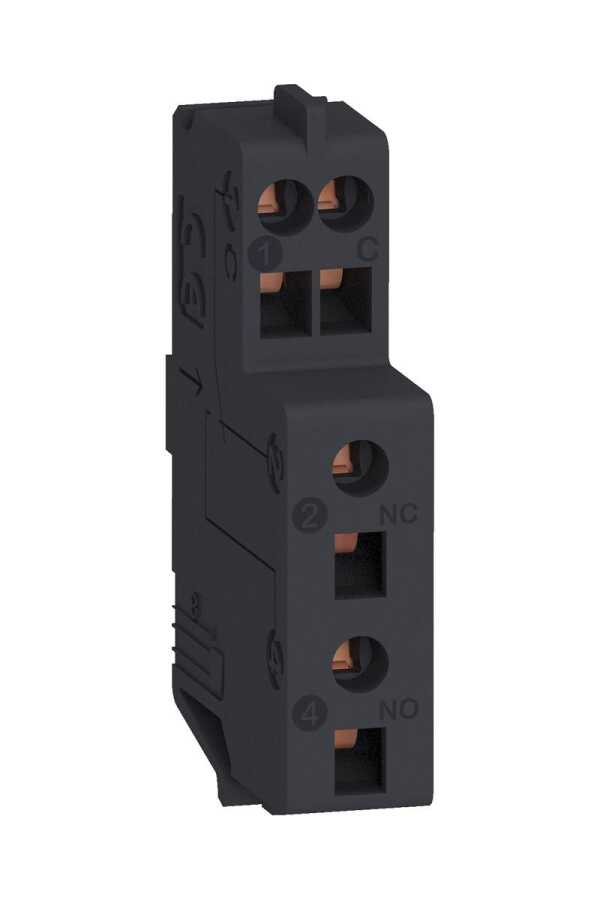

Yardımcı kontak |
| cihaz uygulaması |
Sinyalleme |
| seri uyumluluğu |
TeSys (TeSys GV4)
TeSys (TeSys BV4) |
| yardımcı kontak düzenleme |
1 NO/NC |
| [Ue] nominal çalışma voltajı |
<= 690 V |
| [Ith] klasik açık hava termik akımı |
5 A 'e uygunIEC 60947-5-1
5 A 'e uygunCSA C22.2 No 14
5 A 'e uygunUL 508 |
| Montaj Tipi |
Iç montaj |
Tamamlayıcı
| [Ui] nominal yalıtım voltajı |
690 V 'e uygunIEC 60947-1 |
| [Ie] nominal çalışma akımı |
5 A <= 690 V AC-12 'e uygunIEC 60947-5-1
5 A <= 48 V AC-15 'e uygunIEC 60947-5-1
4 A 110/127 V AC-15 'e uygunIEC 60947-5-1
3 A 220/240 V AC-15 'e uygunIEC 60947-5-1
2,5 A 380...440 V AC-15 'e uygunIEC 60947-5-1
0,11 A 660/690 V AC-15 'e uygunIEC 60947-5-1
5 A <= 24 V DC-12 'e uygunIEC 60947-5-1
2,5 A 48 V DC-12 'e uygunIEC 60947-5-1
0,6 A 110/127 V DC-12 'e uygunIEC 60947-5-1
0,3 A 250 V DC-12 'e uygunIEC 60947-5-1
2,5 A <= 24 V DC-12 'e uygunIEC 60947-5-1
1,2 A 48 V DC-12 'e uygunIEC 60947-5-1
0,35 A 110/127 V DC-12 'e uygunIEC 60947-5-1
0,05 A 250 V DC-12 'e uygunIEC 60947-5-1
1 A <= 24 V DC-12 'e uygunIEC 60947-5-1
0,2 A 48 V DC-12 'e uygunIEC 60947-5-1
0,05 A 110/127 V DC-12 'e uygunIEC 60947-5-1
0,03 A 250 V DC-12 'e uygunIEC 60947-5-1 |
| VA cinsinden nominal güç |
120 VA AC-12 -de 24 V 'e uygunIEC 60947-5-1
240 VA AC-12 -de 48 V 'e uygunIEC 60947-5-1
635 VA AC-12 -de 110/127 V 'e uygunIEC 60947-5-1
1200 VA AC-12 -de 230/240 V 'e uygunIEC 60947-5-1
2200 VA AC-12 -de 380/440 V 'e uygunIEC 60947-5-1
3450 VA AC-12 -de 660/690 V 'e uygunIEC 60947-5-1 |
| W cinsinden nominal güç |
DC-12: 120 W 24 V 'e uygunIEC 60947-5-1
DC-12: 120 W 48 V 'e uygunIEC 60947-5-1
DC-12: 66 W 110 V 'e uygunIEC 60947-5-1
DC-12: 75 W 250 V 'e uygunIEC 60947-5-1 |
| ilgili sigorta değeri |
5 A gG -de 690 V 'e uygunIEC 60947-5-1 |
| minimum anahtarlama akımı |
2 mA |
| minimum anahtarlama gerilimi |
17 V |
| Mekanik dayanıklılık |
40000 cycles |
| bağlantılar - terminaller |
Yaylı terminaller 1 0,5…1,5 mm² - kablo sertligi: esnek kablo uçsuz |
| tel sıyırma uzunluğu |
8 mm |
Ortam
| Set başına Miktar |
1'li set |
Paketleme üniteleri
| Unit Type of Package 1 |
Db |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
2,000 cm |
| Package 1 Width |
8,000 cm |
| Package 1 Length |
11,000 cm |
| Package 1 Weight |
25,000 g |
| Unit Type of Package 2 |
Gyári csomagolás |
| Number of Units in Package 2 |
10 |
| Package 2 Height |
4,000 cm |
| Package 2 Width |
16,000 cm |
| Package 2 Length |
27,000 cm |
| Package 2 Weight |
256,000 g |
| Unit Type of Package 3 |
Doboz |
| Number of Units in Package 3 |
220 |
| Package 3 Height |
30,000 cm |
| Package 3 Width |
30,000 cm |
| Package 3 Length |
40,000 cm |
| Package 3 Weight |
6,353 kg |
Sözleşme garantisi
| Garanti |
18 ay |
