Ana
| seri |
TeSys Deca |
| ürün adı |

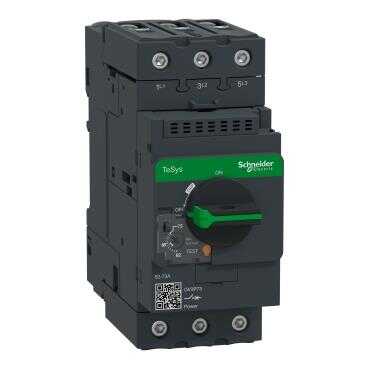

TeSys GV3
TeSys Deca |
| Ürün ya da bileşen tipi |
Motor circuit breaker |
| Ürün grubu |
GV3P |
| cihaz uygulaması |
Motor protection |
| açma birimi teknolojisi |
Termik Manyetik |
Tamamlayıcı
| Kutup tanımı |
3P |
| Şebeke tipi |
AC |
| kullanım kategorisi |
AC-3 'e uygunIEC 60947-4-1 |
| ağ frekansı |
50/60 Hz |
| sabitleme modu |
35 mm simetrik DIN rayı: klipsli
Panel: vidalı (with 3 x M4 screws) |
| motor gücü kW |
37 kW -de 400/415 V AC 50/60 Hz
55 kW -de 690 V AC 50/60 Hz
45 kW -de 500 V AC 50/60 Hz |
| kesme kapasitesi |
50 kA Icu -de 400/415 V AC 50/60 Hz
50 kA Icu -de 440 V AC 50/60 Hz
12 kA Icu -de 500 V AC 50/60 Hz
6 kA Icu -de 690 V AC 50/60 Hz
65 kA Icu -de 230/240 V AC 50/60 Hz |
| [Ics] nominal hizmet kısa devre kesme kapasitesi |
100 % -de 230/240 V AC 50/60 Hz
60 % -de 400/415 V AC 50/60 Hz
60 % -de 440 V AC 50/60 Hz
50 % -de 500 V AC 50/60 Hz
50 % -de 690 V AC 50/60 Hz |
| Kontrol tipi |
Döner kol |
| [In] nominal akım |
73 A |
| termal koruma ayar aralığı |
62…73 A 'e uygunIEC 60947-4-1 |
| manyetik açma akımı |
1120 A |
| [Ith] klasik açık hava termik akımı |
73 A 'e uygunIEC 60947-4-1 |
| [Ue] nominal çalışma voltajı |
690 V AC 50/60 Hz |
| [Ui] nominal yalıtım voltajı |
690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunIEC 60947-2 |
| faz arızası hassasiyeti |
Evet 'e uygunIEC 60947-4-1 |
| yalıtıma uygunluk |
Evet 'e uygunIEC 60947-1 |
| kutup başına güç dağılımı |
8 W |
| Mekanik dayanıklılık |
50000 cycles |
| elektrik dayanıklılığı |
20000 cycles için AC-3 -de 415 V In |
| nominal görev |
Sürekli 'e uygunIEC 60947-4-1 |
| sıkma torku |
5 N.m - üzerinde vida kelepçesi terminali |
| Genişlik |
55 mm |
| Yükseklik |
132 mm |
| Derinlik |
136 mm |
| Ürün ağırlığı |
0,96 kg |
| renk |
Koyu gri |
Ortam
| Standartlar |
EN/IEC 60947-2
EN/IEC 60947-4-1
UL 60947-4-1
CSA C22.2 No 60947-4-1 |
| Ürün sertifikaları |
CCC
EAC
BV
LROS (Lloyds register of shipping)
DNV-GL
ABS
UL
CSA
UKCA
ATEX |
| IK koruma derecesi |
IK09 muhafaza |
| IP koruma derecesi |
IP20 'e uygunIEC 60529 |
| iklimsel dayanım |
'E uygunIACS E10 |
| Depolama ortam koşulları |
-40…80 °C |
| yangına dayanıklılık |
960 °C 'e uygunIEC 60695-2-11 |
| çalışma için ortam hava sıcaklığı |
-20…60 °C |
| mekanik dayanıklılık |
Şoklar: 11 msn için 5 Gn kontaktör açık
Şoklar: 11 msn için 30 Gn kontaktör kapalı
Titreşimler: 4 Gn, 5...300 Hz |
| çalışma yüksekliği |
3000 m |
Paketleme üniteleri
| Unit Type of Package 1 |
Db |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
6,800 cm |
| Package 1 Width |
14,800 cm |
| Package 1 Length |
16,000 cm |
| Package 1 Weight |
1,007 kg |
| Unit Type of Package 2 |
P06 |
| Number of Units in Package 2 |
120 |
| Package 2 Height |
75,000 cm |
| Package 2 Width |
60,000 cm |
| Package 2 Length |
80,000 cm |
| Package 2 Weight |
130,480 kg |
Sözleşme garantisi
| Garanti |
18 months |
