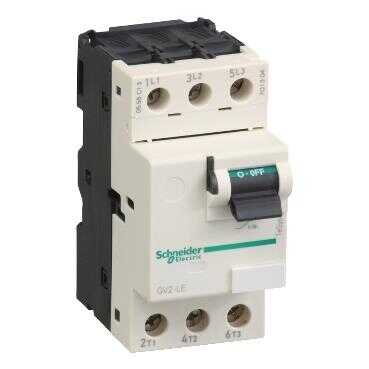

Schneider Electric GV2LE10 TeSys GV2 - Devre kesici - manyetik - 6,3 A - vida kelepçesi terminalleri

Ürün Kodu: GV2LE10

Ana
seri	TeSys Deca
ürün adı	TeSys GV2
Ürün ya da bileşen tipi	Motor circuit breaker
Ürün grubu	GV2LE
cihaz uygulaması	Motor protection
açma birimi teknolojisi	Manyetik

Tamamlayıcı
Kutup tanımı	3P
Şebeke tipi	AC
kullanım kategorisi	Kategori A 'e uygunIEC 60947-2 AC-3 'e uygunIEC 60947-4-1
ağ frekansı	50/60 Hz 'e uygunIEC 60947-2
sabitleme modu	35 mm simetrik DIN rayı: klipsli Panel: vidalı (with adaptor plate)
motor gücü kW	2,2 kW -de 400/415 V AC 50/60 Hz 3 kW -de 500 V AC 50/60 Hz 4 kW -de 690 V AC 50/60 Hz
kesme kapasitesi	100 kA Icu -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2 100 kA Icu -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2 50 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 50 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 3 kA Icu -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2
[Ics] nominal hizmet kısa devre kesme kapasitesi	100 % -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 75 % -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2
Kontrol tipi	Geçiş
[In] nominal akım	6,3 A
manyetik açma akımı	78 A
[Ith] klasik açık hava termik akımı	6,3 A 'e uygunIEC 60947-4-1
[Ue] nominal çalışma voltajı	690 V AC 50/60 Hz 'e uygunIEC 60947-2
[Ui] nominal yalıtım voltajı	690 V AC 50/60 Hz 'e uygunIEC 60947-2
[Uimp] nominal darbe dayanım voltajı	6 kV 'e uygunIEC 60947-2
yalıtıma uygunluk	Evet 'e uygunIEC 60947-1 § 7-1-6
kutup başına güç dağılımı	1,8 W
Mekanik dayanıklılık	100000 cycles
elektrik dayanıklılığı	100000 cycles için AC-3 -de 415 V In
nominal görev	Sürekli 'e uygunIEC 60947-4-1
sıkma torku	1,7 N.m - üzerinde vida kelepçesi terminali
Genişlik	45 mm
Yükseklik	89 mm
Derinlik	78,5 mm
Ürün ağırlığı	0,33 kg
renk	Koyu gri

Ortam
Standartlar	EN/IEC 60947-2 EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 No 60947-4-1
Ürün sertifikaları	CCC UL CSA EAC LROS (Lloyds register of shipping) BV RINA DNV-GL UKCA IECEE CB Scheme
IK koruma derecesi	IK04
IP koruma derecesi	IP20 'e uygunIEC 60529
iklimsel dayanım	'E uygunIACS E10
Depolama ortam koşulları	-40…80 °C
yangına dayanıklılık	960 °C 'e uygunIEC 60695-2-11
çalışma için ortam hava sıcaklığı	-20…60 °C
mekanik dayanıklılık	Şoklar: 11 msn için 30 Gn Titreşimler: 5 Gn, 5...150 Hz
çalışma yüksekliği	2000 m

Paketleme üniteleri
Unit Type of Package 1	Db
Number of Units in Package 1	1
Package 1 Height	8,500 cm
Package 1 Width	9,300 cm
Package 1 Length	4,800 cm
Package 1 Weight	271 g
Unit Type of Package 2	S02
Number of Units in Package 2	24
Package 2 Height	15,000 cm
Package 2 Width	30,000 cm
Package 2 Length	40,000 cm
Package 2 Weight	6,772 kg
Unit Type of Package 3	P06
Number of Units in Package 3	384
Package 3 Height	75,000 cm
Package 3 Width	60,000 cm
Package 3 Length	80,000 cm
Package 3 Weight	119,844 kg
