Gelince Sizi Arayalım| Ürün serisi | GoPact MCCB |
|---|---|
| Ürün ya da bileşen tipi | Devre kesici |

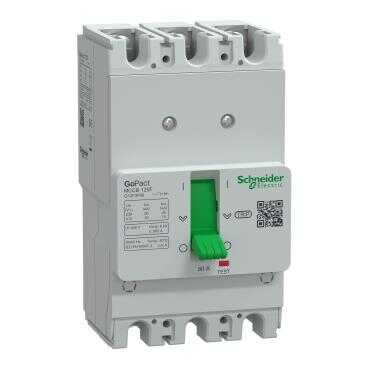

| ürün adı | GoPact MCCB 125 |
| cihaz uygulaması | Dağıtım |
| Kutup tanımı | 3P |
| korumalı kutup açıklaması | 3d |
| [In] nominal akım | 80 A -de 40 °C |
| [Ue] nominal çalışma voltajı | 415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 |
| yalıtıma uygunluk | Evet 'e uygunEN/IEC 60947-2 |
| kullanım kategorisi | Kategori A |
| [Icu] rated ultimate short-circuit breaking capacity | 30 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 50 kA Icu -de 220/230 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 |
| Performans seviyesi | F 30 kA 380/415 V AC |
| açma birimi adı | TM-D |
| açma birimi teknolojisi | Termik Manyetik |
| açma birimi koruma fonksiyonları | LI |
| Kontrol tipi | Geçiş |
| Circuit breaker mounting mode | Sabit |
| [Ui] nominal yalıtım voltajı | 440 V AC 'e uygunEN/IEC 60947-2 |
|---|---|
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunEN/IEC 60947-2 |
| [Ics] rated service short-circuit breaking capacity | 15 kA -de 380/415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 25 kA -de 220/230 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 |
| Mekanik dayanıklılık | 30000 cycles |
| elektrik dayanıklılığı | 8000 cycles -de 415 V In |
| kutup başına güç dağılımı | 18,7 W |
| montaj desteği | Arka plaka |
| montaj konumu | Yatay ve dikey Sırtında düz |
| üst bağlantı | Ön |
| aşağı bağlantı | Ön |
| Connection terminals | Vidalı terminaller |
| bağlantı aralığı | 25 mm |
| koruma tipi | L : for aşırı yük koruma (termik) I : for kısa devre koruması (manyetik) |
| açma birimi derecesi | 80 A -de 40 °C |
| Long-time pick-up adjustment type Ir (thermal protection) | Sabit |
| [Ir] long-time protection pick-up adjustment range | 1 x In |
| Long-time protection delay adjustment type tr | Sabit |
| Instantaneous protection pick-up adjustment type Ii | Sabit |
| [Ii] instantaneous protection pick-up adjustment range | 10 x In |
| Width (W) | 75 mm |
| Height (H) | 130 mm |
| Depth (D) | 60 mm |
| Ürün ağırlığı | 0,7 kg |
| renk | Gri (RAL 7035) |
| Standartlar | EN/IEC 60947-1 EN/IEC 60947-2 EN/IEC 60947-2 Ek H |
|---|---|
| aşırı gerilim kategorisi | III |
| kirletme derecesi | 3 'e uygunIEC 60664-1 |
| IP koruma derecesi | IP20 'e uygunIEC 60529 |
| Nominal çalışma ortam sıcaklığı | -20…55 °C |
| Depolama ortam koşulları | -35…85 °C |
| çalışma yüksekliği | 0...2000 m değer kaybı olmadan 2000...5000 m değer kaybı ile |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 12,4 cm |
| Package 1 Width | 8,5 cm |
| Package 1 Length | 13,9 cm |
| Package 1 Weight | 908 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 8 |
| Package 2 Height | 15 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 7,579 kg |
| Unit Type of Package 3 | P06 |
| Number of Units in Package 3 | 128 |
| Package 3 Height | 75 cm |
| Package 3 Width | 60 cm |
| Package 3 Length | 80 cm |
| Package 3 Weight | 129,764 kg |
| Garanti | 18 ay |
|---|
