| seri | Easy9 |
|---|---|
| cihaz uygulaması | Dağıtım |

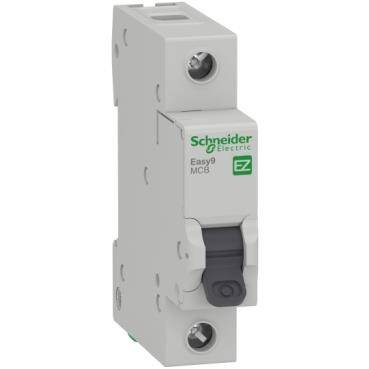

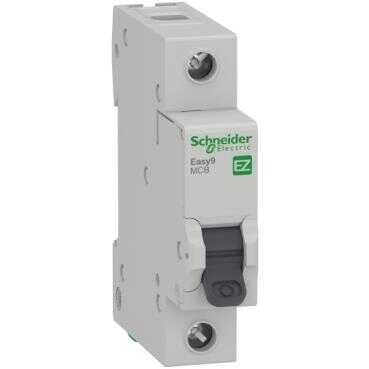

| Ürün ya da bileşen tipi | Minyatür devre kesici |
| Ürün grubu | Easy9 MCB |
| Poles | 1P |
| korumalı kutupların sayısı | 1 |
| [In] nominal akım | 16 A |
| Şebeke tipi | AC |
| açma birimi teknolojisi | Termik Manyetik |
| eğim kodu | B |
| kesme kapasitesi | 6000 A Icn -de 230 V AC 50/60 Hz 'e uygunIEC 60898-1 |
| yalıtıma uygunluk | Evet 'e uygunIEC 60898-1 |
| Şebeke frekansı | 50/60 Hz |
|---|---|
| [Ue] nominal çalışma voltajı | 230 V AC 50/60 Hz |
| manyetik açma limiti | 3...5 x In |
| [Ics] nominal hizmet kesme kapasitesi | 6 kA 100 % x Icn -de 230 V AC 50/60 Hz 'e uygunIEC 60898-1 |
| [Ui] nominal yalıtım voltajı | 500 V AC 50/60 Hz 'e uygunIEC 60898-1 |
| [Uimp] nominal darbe dayanım voltajı | 4 kV 'e uygunIEC 60898-1 |
| kontak konum göstergesi | Evet |
| Kontrol tipi | Geçiş |
| Cihaz üzerii sinyalizasyon | Olmadan |
| Montaj Tipi | Takılabilir |
| montaj desteği | DIN rayı |
| 9 mm vida adımı | 2 |
| Yükseklik | 81 mm |
| Genişlik | 18 mm |
| Derinlik | 66,5 mm |
| renk | Gri (RAL 7035) |
| Mekanik dayanıklılık | 10000 cycles |
| elektrik dayanıklılığı | 4000 cycles |
| bağlantılar - terminaller | Tünel tipi terminal (üst veya alt) 1…25 mm² sert Tünel tipi terminal (üst veya alt) 1…16 mm² esnek |
| sıkma torku | 2 N.m üst veya alt |
| Standartlar | IEC 60898-1 |
|---|---|
| Ürün sertifikaları | VDE CE |
| IP koruma derecesi | IP20 'e uygunIEC 60529 |
| kirletme derecesi | 2 |
| tropik iklim | 2 |
| bağıl nem | 95 % -de -5…60 °C |
| Nominal çalışma ortam sıcaklığı | -5…60 °C |
| Depolama ortam koşulları | -40…85 °C |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Weight | 104,0 g |
| Package 1 Height | 7,4 cm |
| Package 1 Width | 1,8 cm |
| Package 1 Length | 8,5 cm |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 144 |
| Package 2 Weight | 14,976 kg |
| Package 2 Height | 30 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Unit Type of Package 3 | P12 |
| Number of Units in Package 3 | 2304 |
| Package 3 Weight | 301775 g |
| Package 3 Height | 750 mm |
| Package 3 Width | 1200 mm |
| Package 3 Length | 800 mm |
| Garanti | 18 ay |
|---|
