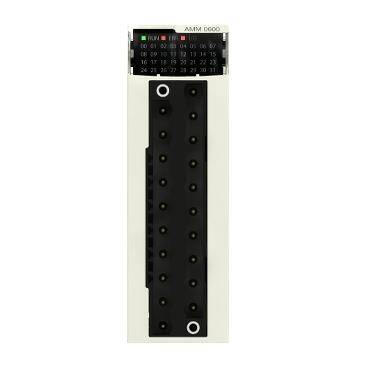

Dahili G/Ç
4 giriş, 2 çıkış
| Ürün serisi | Modicon X80 |
|---|---|
| Ürün ya da bileşen tipi | Karışık analog G/Ç modülü |
| elektrikli bağlantı | 20 yol 1 konnektör |
| Isolation between channels | Yalıtımsız |
| giriş seviyesi | Yüksek seviye |
| analog giriş sayısı | 4 |
| analog giriş tipi | Akım 0...20 mA Akım 4...20 mA Gerilim +/- 10 V Gerilim 0...10 V Gerilim 0...5 V Gerilim 1...5 V |
| analog giriş çözünürlüğü | 12 bit 0...20 mA 12 bit 0...5 V 12 bit 1...5 V 12 bit 4...20 mA 13 bit 0...10 V 14 bit +/- 10 V |
|---|---|
| girişlerde izin verilen aşırı yük | +/- 30 mA 0...20 mA +/- 30 mA 4...20 mA +/- 30 V +/- 10 V +/- 30 V 0...10 V +/- 30 V 0...5 V +/- 30 V 1...5 V |
| giriş empedansı | 250 Ohm |
| dahili dönüşüm direnci hassasiyeti | % 0,1 - 15 ppm/°C |
| filtrenin tipi | Bellenim ile birinci sıra dijital filtreleme |
| hızlı okuma döngü süresi | 1 ms + 1 ms x kullanılan kanal sayısı |
| nominal değer döngü süresi | 4 kanal için 5 msn |
| ölçüm hatası | Tam ölçeğin % 0,25'i 0...20 mA 25 °C çıkış Tam ölçeğin % 0,25'i 4...20 mA 25 °C çıkış Tam ölçeğin <= % 0,35'i +/- 10 V 0...60 °C giriş Tam ölçeğin <= % 0,35'i 0...10 V 0...60 °C giriş Tam ölçeğin <= % 0,35'i 0...5 V 0...60 °C giriş Tam ölçeğin <= % 0,35'i 1...5 V 0...60 °C giriş Tam ölçeğin <= % 0,5'i 0...20 mA 0...60 °C giriş Tam ölçeğin <= % 0,5'i 4...20 mA 0...60 °C giriş Tam ölçeğin <= % 0,6'sı +/- 10 V 0...60 °C çıkış Tam ölçeğin <= % 0,6'sı 0...20 mA 0...60 °C çıkış Tam ölçeğin <= % 0,6'sı 4...20 mA 0...60 °C çıkış Tam ölçeğin % 0,25'i +/- 10 V 25 °C çıkış Tam ölçeğin % 0,25'i +/- 10 V 25 °C giriş Tam ölçeğin % 0,25'i 0...10 V 25 °C giriş Tam ölçeğin % 0,25'i 0...5 V 25 °C giriş Tam ölçeğin % 0,25'i 1...5 V 25 °C giriş Tam ölçeğin % 0,35'i 0...20 mA 25 °C giriş Tam ölçeğin % 0,35'i 4...20 mA 25 °C |
| sıcaklık sapması | 100 ppm/°C +/- 10 V çıkış 100 ppm/°C 0...20 mA çıkış 100 ppm/°C 4...20 mA çıkış 30 ppm/°C +/- 10 V giriş 30 ppm/°C 0...10 V giriş 30 ppm/°C 0...5 V giriş 30 ppm/°C 1...5 V giriş 50 ppm/°C 0...20 mA giriş 50 ppm/°C 4...20 mA giriş |
| tekrar kalibrasyon | Çıkışlarda fabrika ayarlı Girişlerde iç |
| Minimum crosstalk attenuation | 70 dB |
| EMI/RFI gürültü önleyici (100 kHz ila 10 MHz) | 80 dB |
| yalıtım gerilimi | 1400 V DC kanallar ve topraklama arasında 1400 V DC kanallar ve veriyolu arasında 750 V DC G/Ç kanal grubunun arasında |
| çıkış seviyesi | Yüksek seviye |
| analog çıkış sayısı | 2 |
| analog çıkış tipi | Akım: 0...20 mA Akım: 4...20 mA Gerilim: +/- 10 V |
| analog çıkış çözünürlüğü | 11 bit, 0...20 mA 11 bit, 4...20 mA 12 bit, +/- 10 V |
| dönüşüm süresi | <= 2 ms |
| maksimum dönüşüm değeri | +/- 11,25 V +/- 10 V çıkış +/- 11,25 V +/- 10 V giriş 0...30 mA 0...20 mA giriş 0...30 mA 4...20 mA giriş +/- 11,25 V 0...10 V giriş +/- 11,25 V 0...5 V giriş +/- 11,25 V 1...5 V giriş 0...24 mA 0...20 mA çıkış 0...24 mA 4...20 mA çıkış |
| geri çekilme modu | Önceden tanımlanmış Yapılandırılabilir |
| MTBF güvenilirliği | 1400000 H |
| çalışma yüksekliği | 0...2000 m 2000...5000 m değer kaybı faktörü ile |
| durum LED'i | 1 LED (yeşil) RUN Kanal başına 1 LED (yeşil) kanal tanısı 1 LED (kırmızı) ERR 1 LED (kırmızı) G/Ç |
| Ürün ağırlığı | 0,155 kg |
| W cinsinden güç tüketimi | 2,6 W 24 V DC tipik 3,2 W 24 V DC maksimum 0,35 W 3,3 V DC tipik 0,48 W 3,3 V DC maksimum |
| akım tüketimi | 240 mA -de 3,3 V DC |
| titreşim direnci | 3 gn |
|---|---|
| darbe dayanımı | 30 gn |
| Depolama ortam koşulları | -40…85 °C |
| Nominal çalışma ortam sıcaklığı | 0…60 °C |
| bağıl nem | 5…95 % -de 55 °C yoğuşmasız |
| IP koruma derecesi | IP20 |
| direktifler | 2014/35/EU - low voltage directive 2014/30/EU - electromagnetic compatibility |
| Ürün sertifikaları | CE RCM CSA EAC Deniz Ticareti UL |
| Standartlar | EN/IEC 61010-2-201 EN/IEC 61131-2 UL 61010-2-201 CSA C22.2 No 61010-2-201 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 5,500 cm |
| Package 1 Width | 11,000 cm |
| Package 1 Length | 11,600 cm |
| Package 1 Weight | 170,000 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 15 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 2,882 kg |
| Garanti | 18 months |
|---|
