Dahili G/Ç
16 Giriş

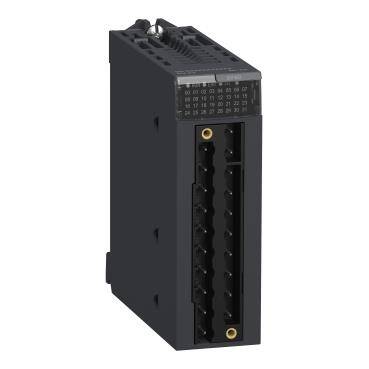

| Ürün serisi | Modicon X80 |
|---|---|
| Ürün ya da bileşen tipi | Dijital giriş modülü |
| Dijital giriş sayısı | 16 |
| Dijital giriş tipi | Yalıtımlı |
| giriş tipi | Akım bloğu (lojik pozitif) |
| Dijital giriş gerilimi | 24 V DC, ayrık giriş lojiği: pozitif |
| Dijital giriş akımı | 3,5 mA |
| giriş uyumluluğu | 2 telli/3 telli yakınlık sensörleri ile 'e uygunIEC 60947-5-2 2 telli/3 telli yakınlık sensörleri ile 'e uygunIEC 61131-2 tip 3 |
|---|---|
| Sensor power supply | 19...30 V |
| Current state 1 guaranteed | >= 2 mA |
| Current state 0 guaranteed | <= 1.5 mA |
| giriş empedansı | 6800 Ohm |
| yalıtım direnci | > 10 MOhm 500 V DC |
| W cinsinden güç dağılımı | 2,5 W |
| DC typical response time | 4 ms |
| DC maximum response time | 7 ms |
| paralel girişler | Evet |
| tipik akım tüketimi | 76 mA -de 3,3 V DC |
| MTBF güvenilirliği | 775000 H |
| koruma tipi | Her kanal grubu için 1 harici sigorta0,5 A hızlı çalışan ters polarite koruması |
| gerilim algılama eşiği | < 14 V DC sensör hata > 18 V DC sensör OK |
| durum LED'i | 1 LED (yeşil) modül çalışıyor (RUN) Kanal başına 1 LED (yeşil) kanal tanısı 1 LED (kırmızı) modül hatası (ERR) 1 LED (kırmızı) modül G/Ç |
| Ürün ağırlığı | 0,115 kg |
| IP koruma derecesi | IP20 |
|---|---|
| direktifler | 2014/35/EU - low voltage directive 2014/30/EU - electromagnetic compatibility |
| çevresel özellik | Fungal spore resistant class 3B2 |
| dielektrik gücü | 1500 V AC -de 50/60 Hz 1 dakika, birincil/ikincil |
| titreşim direnci | 3 gn |
| darbe dayanımı | 30 gn |
| Depolama ortam koşulları | -40…85 °C |
| Nominal çalışma ortam sıcaklığı | 0…60 °C |
| bağıl nem | 5…95 % -de 55 °C yoğuşmasız |
| çalışma yüksekliği | 0...2000 m 2000...5000 m değer kaybı faktörü ile |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 5,488 cm |
| Package 1 Width | 11,188 cm |
| Package 1 Length | 11,741 cm |
| Package 1 Weight | 151,0 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 15 |
| Package 2 Height | 15 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 2,931 kg |
| Unit Type of Package 3 | P06 |
| Number of Units in Package 3 | 240 |
| Package 3 Height | 75,0 cm |
| Package 3 Width | 40,0 cm |
| Package 3 Length | 80,0 cm |
| Package 3 Weight | 57 kg |
| Garanti | 18 months |
|---|
